VOLTCRAFT PP-420 Prob Isolerad, rak 200 MHz 1:1, 10:1 600 V

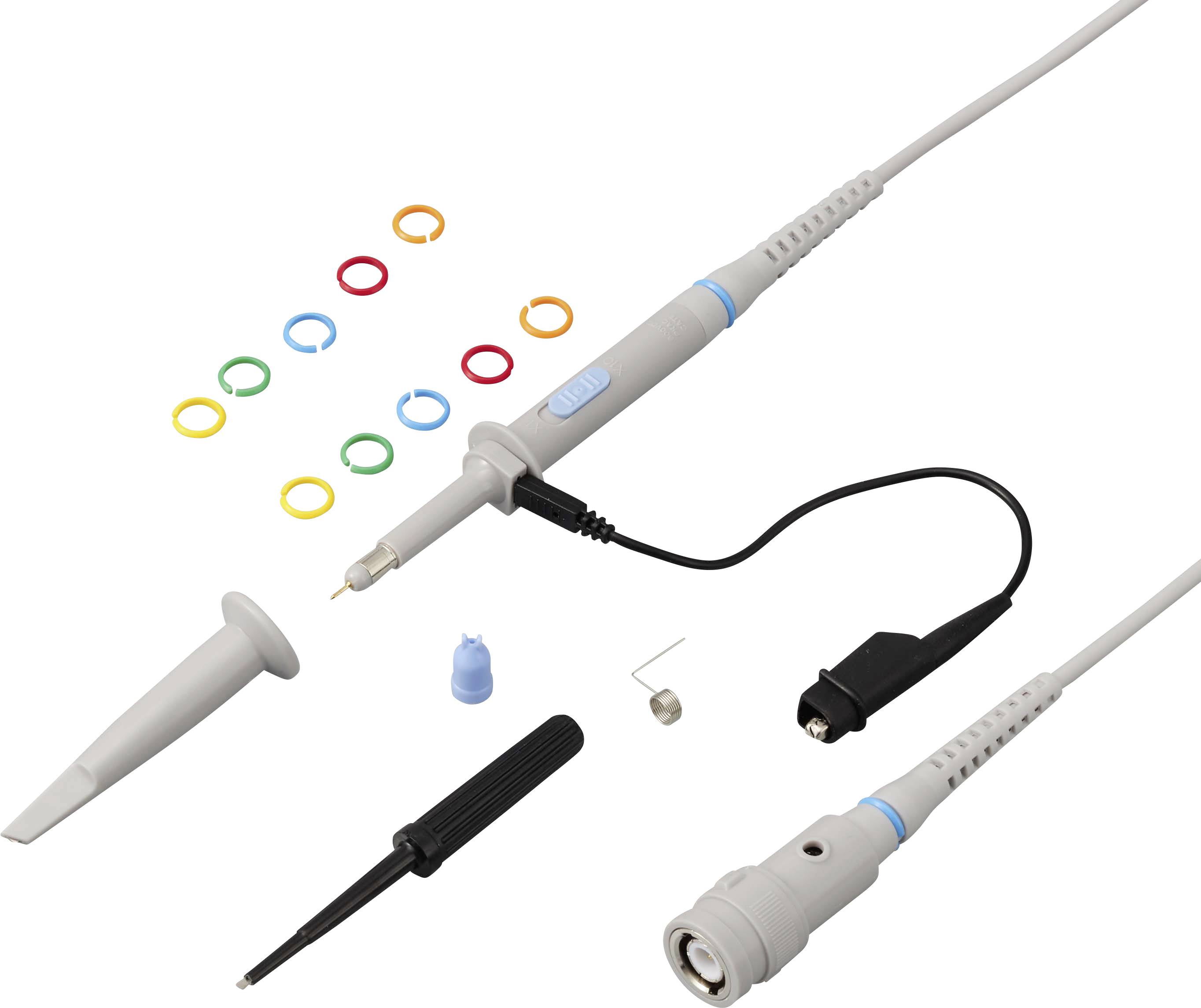

Blandade probe- och elektrodtillbehör med färgkodade ringar, skyddskåpa, litet verktyg och anslutningskablar på vit bakgrund.

Olika tandläkarinstrument och spetsar ordnade i rad, inklusive färgade O-ringar, snören, handinstrument och två sugnings- eller sondsliknande anordningar.

Medicinsk fiberoptisk sond med anslutningskabel och diverse små färgade ringar och tillbehör på vit bakgrund

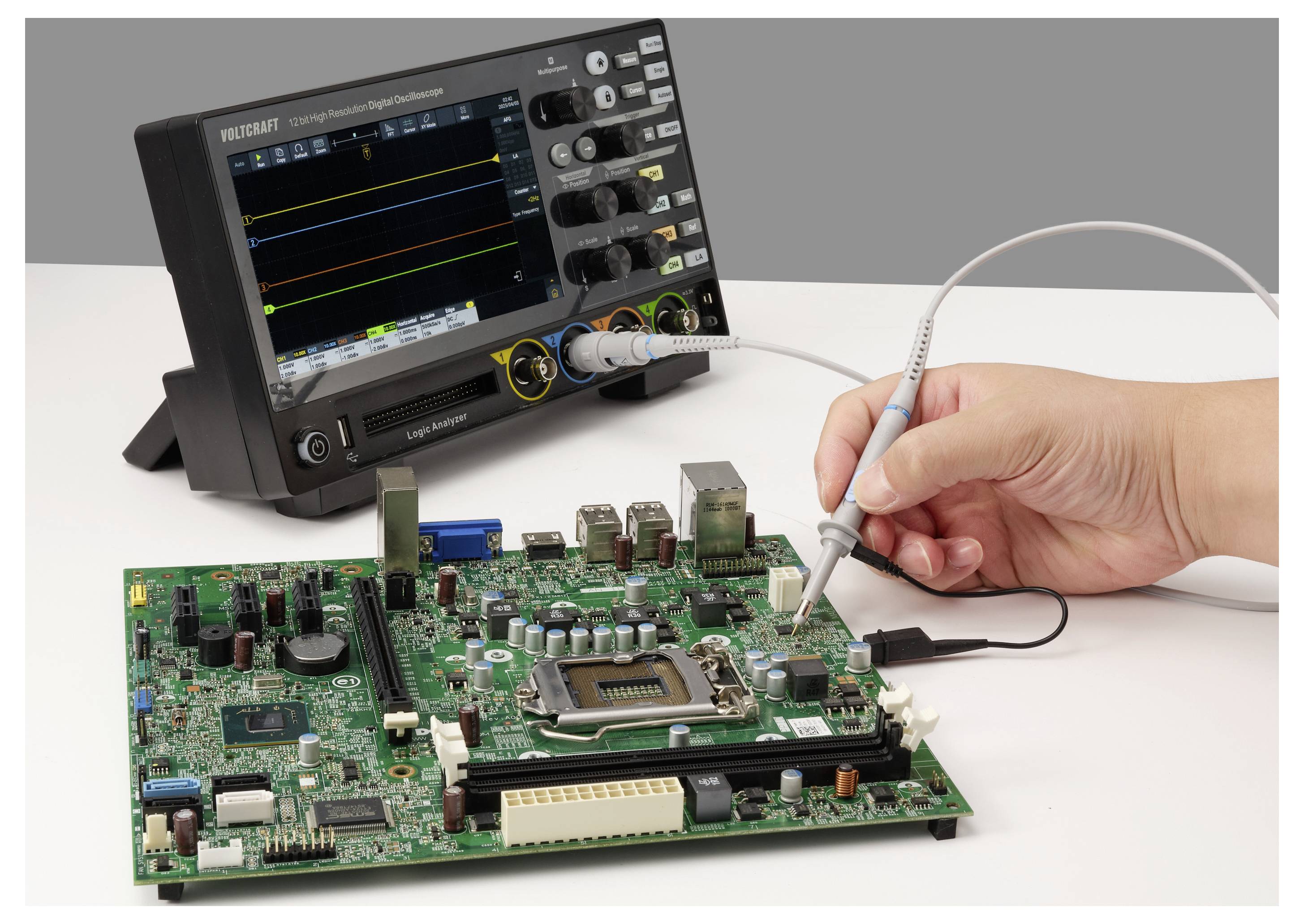

En hand som håller en oscilloskopsond på ett kretskort medan en digital oscilloskop övervakar signaler i bakgrunden.

1/4

Viktig information!

Datablad (PDF)

Leverans mån. 16 nov.

Antal

Styck

Toal (159,20 kr / stycken)

159,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT PP-420 mäthuvud 200 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m.

Dämpning 1:10
Ingångsmotstånd 1 MΩ:10 MΩ
Ingångskapacitet 1x: 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Systembandbredd 1 X 6 MHz, 10 x 200 MHz
Kompensationsområde 10X: 5 pF - 30 pF
Maximal driftingångsspänning: 1x: ≤ 200 v pk, 10x: ≤ 600 v pk
SÄKERHET: IEC-61010 CAT CAT II 1X 150 V AC, 10X 300 V AC

Tekniska specifikationer

Typ av produkt: Prob

Bandbredd: 200 MHz

Avdelar-förhållandet: 1:1
10:1

Nominell spänning: 600 V

Ingångskapacitet: 17.5 pF

: (ej certifierad kalibrering)

Vikt: 55 g

Kabellängd: 1.3 m

Mätningskategori: CAT II 600 V

Anslutningsfunktioner: Isolerad
rak

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3804134 VOLTCRAFT PP-420 Prob Isolerad, rak 200 MHz 1:1, 10:1 600 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3804134 VOLTCRAFT PP-420 Prob Isolerad, rak 200 MHz 1:1, 10:1 600 V

Villkor för garanti

Villkor för garanti 3804134 VOLTCRAFT PP-420 Prob Isolerad, rak 200 MHz 1:1, 10:1 600 V

Beskrivning

Det kalibrerade VOLTCRAFT VOLTCRAFT PP-420 mäthuvudet enligt fabriksstandard (utan certifikat) är för detaljerade signalanalysuppgifter i B2B-sektorn. Den levererar en bandbredd på upp till 200 MHz vid 10 x-drift till kompatibla oscilloskop.

Anpassningsbar dämpning
Med det omkopplingsbara delförhållandet 1:1 och 10:1 anpassar sig den 55 g lätta modellen flexibelt efter respektive mätkrav. I 10x-läget ligger den maximala driftspänningen på 600 v pk, vilket ger en bred täckning av signalnivåer.

Säker konstruktion
Mäthuvudet har en 1,3 meter lång kabel och en rak, isolerad kontakt. Klassificeringen enligt mätkategori CAT Cat II (600 V för 10x) ger en nödvändig grad av elektrisk säkerhet vid yrkesmässig användning.

Enkel kontakt
Via kompensationsområdet på 5 till 30 pF kan mätgivaren anpassas till oscilloskopet. Det medföljande setet med krokspets, IC-spets, tio markeringsringar, justeringsverktyg och jordningskabel stöder strukturerat arbete på testkretsar.
