VOLTCRAFT PP-410 Prob Isolerad, rak 100 MHz 1:1, 10:1 600 V

Elektrokirurgisk handstycke med utbytbara färgade slingspetsar, ett skyddskåpa och tillbehörsanslutningar visade på en vit bakgrund.

En uppsättning utbytbara tandvårds-/elektroniska verktygsattsatser och handtag arrangerade på en vit bakgrund, inklusive färgade O-ringar, tips och två grå handhållna instrument.

Medicinsk endoskop med kabel och spetsiga fästen, visad med färgade O-ringar och små tillbehörsdelar på vit bakgrund.

Hand använder en testprob på en kretskort kopplat till ett oscilloskop som visar signalspår, vilket indikerar elektronisk diagnostik.

1/4

Viktig information!

Datablad (PDF)

Leverans mån. 16 nov.

Antal

Styck

Toal (135,20 kr / stycken)

135,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT PP-410 mäthuvud 100 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m.

Dämpning 1:10
Ingångsmotstånd 1 MΩ:10 MΩ
Ingångskapacitet 1x: 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Systembandbredd 1 X 6 MHz, 10 x 100 MHz
Kompensationsområde 10X: 5 pF - 30 pF
Maximal driftingångsspänning: 1x: ≤ 200 v pk, 10x: ≤ 600 v pk
SÄKERHET: IEC-61010 CAT CAT II 1X 150 V AC, 10X 300 V AC

Tekniska specifikationer

Typ av produkt: Prob

Bandbredd: 100 MHz

Avdelar-förhållandet: 1:1
10:1

Nominell spänning: 600 V

Ingångskapacitet: 17.5 pF

: (ej certifierad kalibrering)

Vikt: 55 g

Kabellängd: 1.3 m

Mätningskategori: CAT II 600 V

Anslutningsfunktioner: Isolerad
rak

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3804135 VOLTCRAFT PP-410 Prob Isolerad, rak 100 MHz 1:1, 10:1 600 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3804135 VOLTCRAFT PP-410 Prob Isolerad, rak 100 MHz 1:1, 10:1 600 V

Villkor för garanti

Villkor för garanti 3804135 VOLTCRAFT PP-410 Prob Isolerad, rak 100 MHz 1:1, 10:1 600 V

Beskrivning

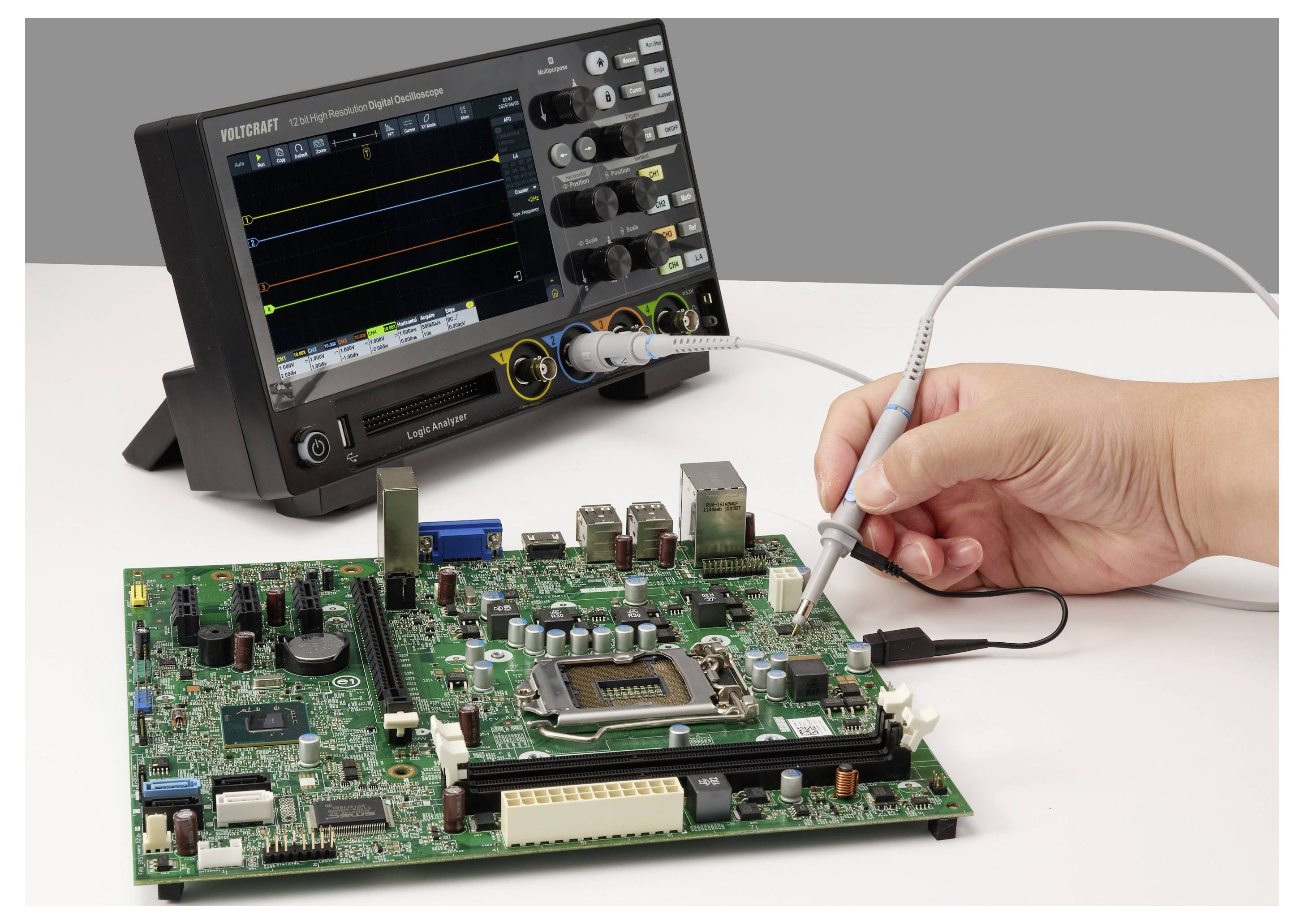

VOLTCRAFT PP-410 mäthuvud är anpassat för professionell användning inom industriell mät- och provningsteknik. Den kalibrerade modellen enligt fabriksstandard (utan certifikat) stöder en bandbredd på upp till 100 MHz i 10X-läge för exakta signalanalyser.

Omkopplingsbara mätområden
Mäthuvudet erbjuder omkopplingsbara dämpningssteg 1:1 och 10:1. Detta gör det möjligt för användaren att mäta olika signalstyrkor, varvid ingångsspänningar på upp till 600 v pk täcks i 10-läget.

Säkerhet i mätvardagen

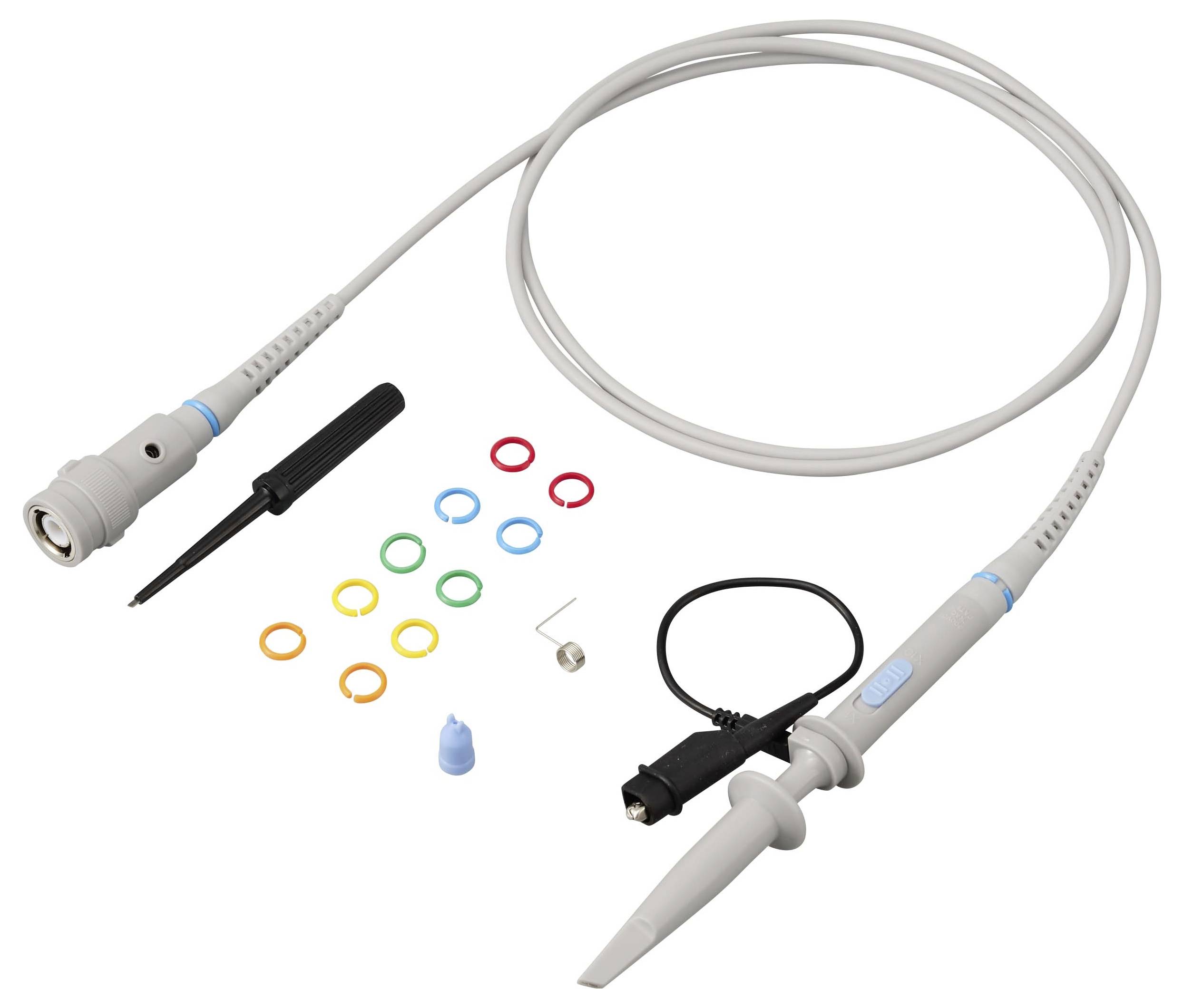

Utrustad med en 1,3 meter lång kabel och en isolerad, rak kontakt, uppfyller apparaten kraven för mätkategori Cat II (600 V i 10x-drift). Detta säkerställer att viktiga säkerhetsdirektiv följs vid återkommande kontrollrutiner.

Praktisk utrustning

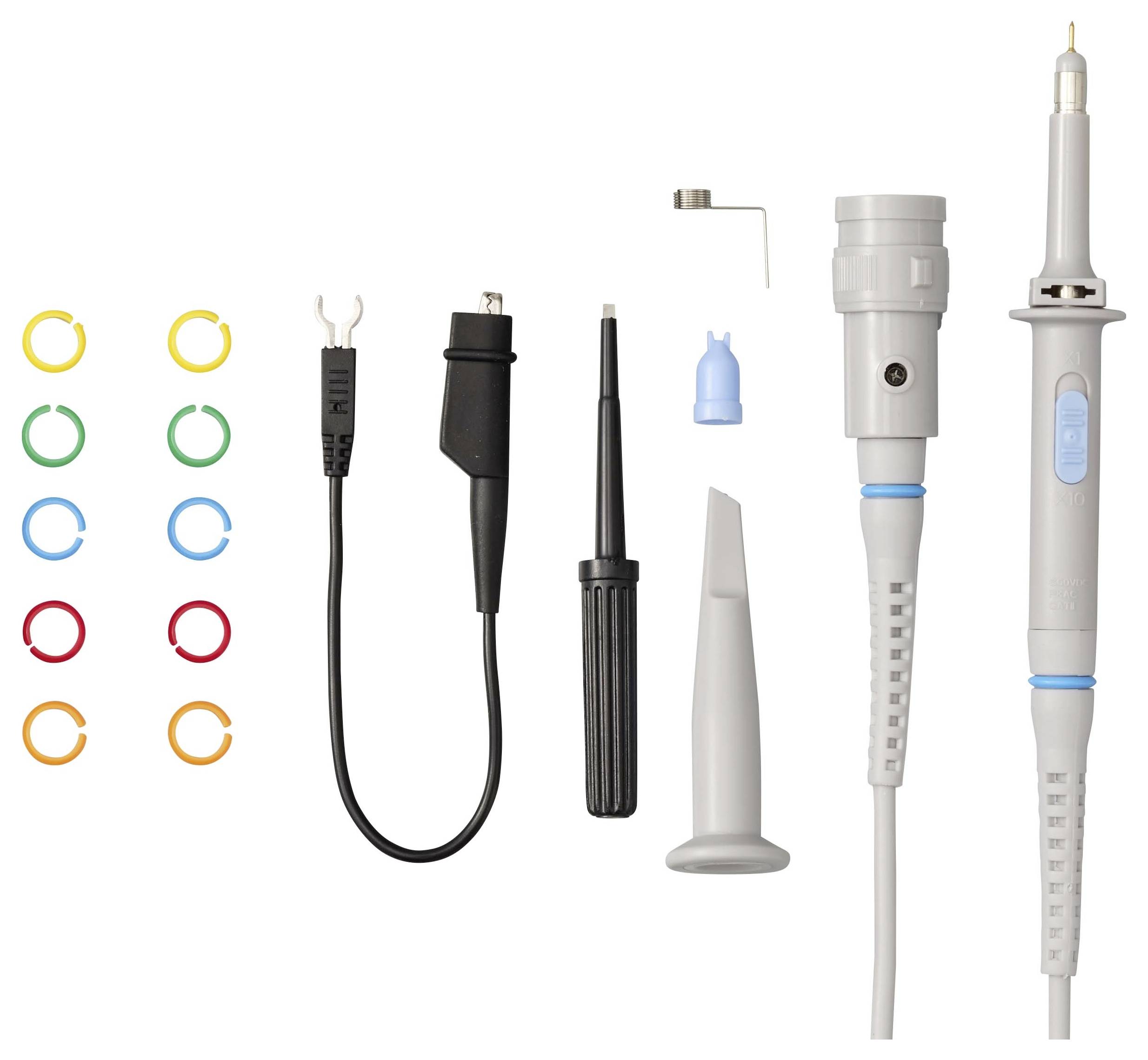

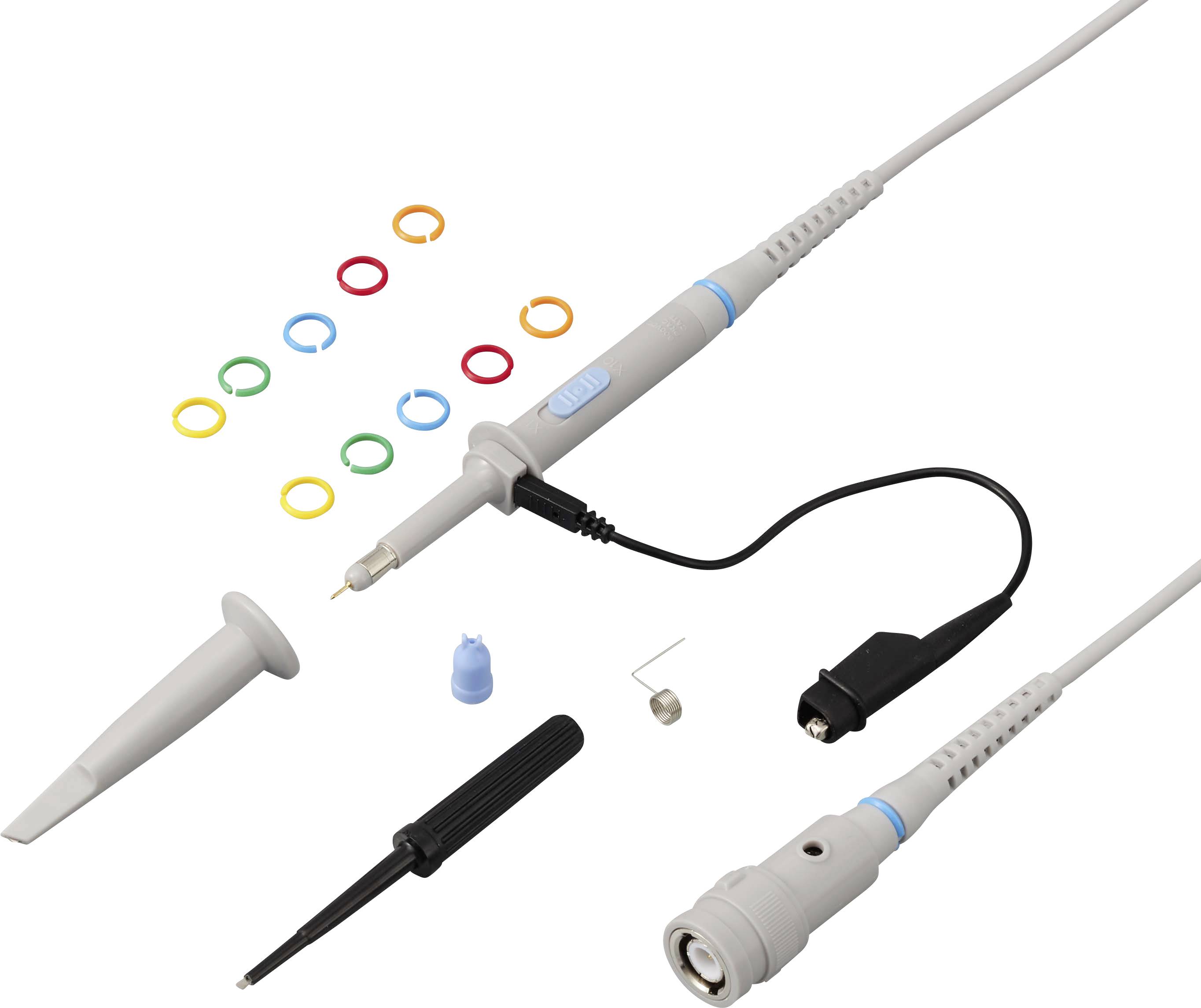

Kompensationsområdet (5 till 30 pF) kan ställas in exakt med det medföljande verktyget. Den medföljande krokspetsen, jordningskabeln med krokodilklämma, IC-spets och tio färgade markeringsringar ger en säker kontakt och enkel kanaltilldelning.
