VOLTCRAFT PP-430 Prob Isolerad, rak 300 MHz 1:1, 10:1 600 V

Illustrerad uppsättning av en medicinsk pennliknande enhet med utbytbara spetsar och tillbehör, inklusive färgade ringar, en huva, en sond och kabelkontakt.

Tandläkartillbehör och spetsar arrangerade i rad, inklusive färgade O-ringar, sladdar, munstycksattsatser och två större rotervändande verktygshandtag.

Medicinsk endoskopsond med bifogad kabel, utbytbara färgade ringar, tipstillbehör och små verktyg utlagda på en vit bakgrund.

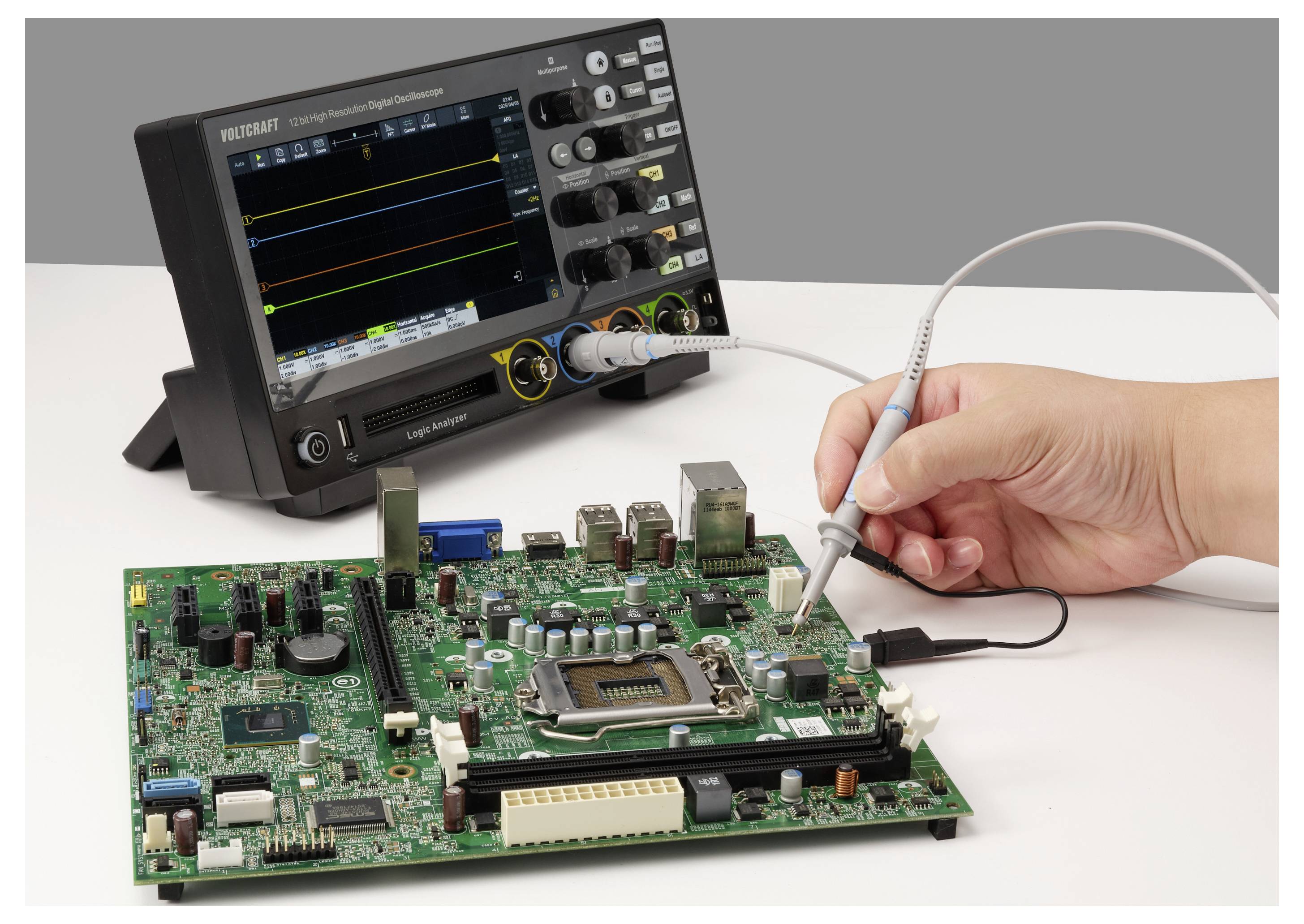

Hand som använder en oscilloskopsond för att testa ett datorkort; vågformskärmen visar signaler i bakgrunden.

1/4

Viktig information!

Datablad (PDF)

Leverans mån. 16 nov.

Antal

Styck

Toal (383,20 kr / stycken)

383,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT PP-430 mäthuvud 300 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m.

Dämpning 1:10
Ingångsmotstånd 1 MΩ:10 MΩ
Ingångskapacitet 1x: 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Systembandbredd 1 X 6 MHz, 10 x 300 MHz
Kompensationsområde 10X: 5 pF - 30 pF
Maximal driftingångsspänning: 1x: ≤ 200 v pk, 10x: ≤ 600 v pk
SÄKERHET: IEC-61010 CAT CAT II 1X 150 V AC, 10X 300 V AC

Tekniska specifikationer

Typ av produkt: Prob

Bandbredd: 300 MHz

Avdelar-förhållandet: 1:1
10:1

Nominell spänning: 600 V

Ingångskapacitet: 17.5 pF

: (ej certifierad kalibrering)

Vikt: 55 g

Kabellängd: 1.3 m

Mätningskategori: CAT II 600 V

Anslutningsfunktioner: Isolerad
rak

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3804132 VOLTCRAFT PP-430 Prob Isolerad, rak 300 MHz 1:1, 10:1 600 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3804132 VOLTCRAFT PP-430 Prob Isolerad, rak 300 MHz 1:1, 10:1 600 V

Villkor för garanti

Villkor för garanti 3804132 VOLTCRAFT PP-430 Prob Isolerad, rak 300 MHz 1:1, 10:1 600 V

Beskrivning

VOLTCRAFT PP-430 mäthuvud används för tillförlitlig signalöverföring till oscilloskop i professionella mät- och testmiljöer. Den kalibrerade apparaten enligt fabriksstandard (utan certifikat) stöder mätningar med en systembandbredd på upp till 300 MHz i 10:1-läge.

Omkopplingsbart delförhållande
Modellen har ett kopplingsbart delningsförhållande på 1:1 och 10:1, was tillåter en flexibel anpassning till olika signalstyrkor. I 10x-läget stöds en maximal ingångsspänning på upp till 600 v pk.

Säkerhet i vardagen på laboratorier
Det 1,3 meter långa mäthuvudet är utrustat med en isolerad, rak kontakt. I 10x-läget uppfyller den säkerhetsklass Cat II (600 V) och garanterar på så sätt en säker drift för industriella mätuppgifter.

Flexibel användning genom tillbehör
Kompensationsområde på 5 till 30 pF möjliggör exakt avstämning på mätaren. Medföljande tillbehör, bestående av krokspets, jordningskabel, IC-spets, justeringsverktyg och tio markeringsringar, underlättar kontaktering och översikt på arbetsplatsen.
