VOLTCRAFT PP-450 Prob Isolerad, rak 500 MHz 10:1 300 V

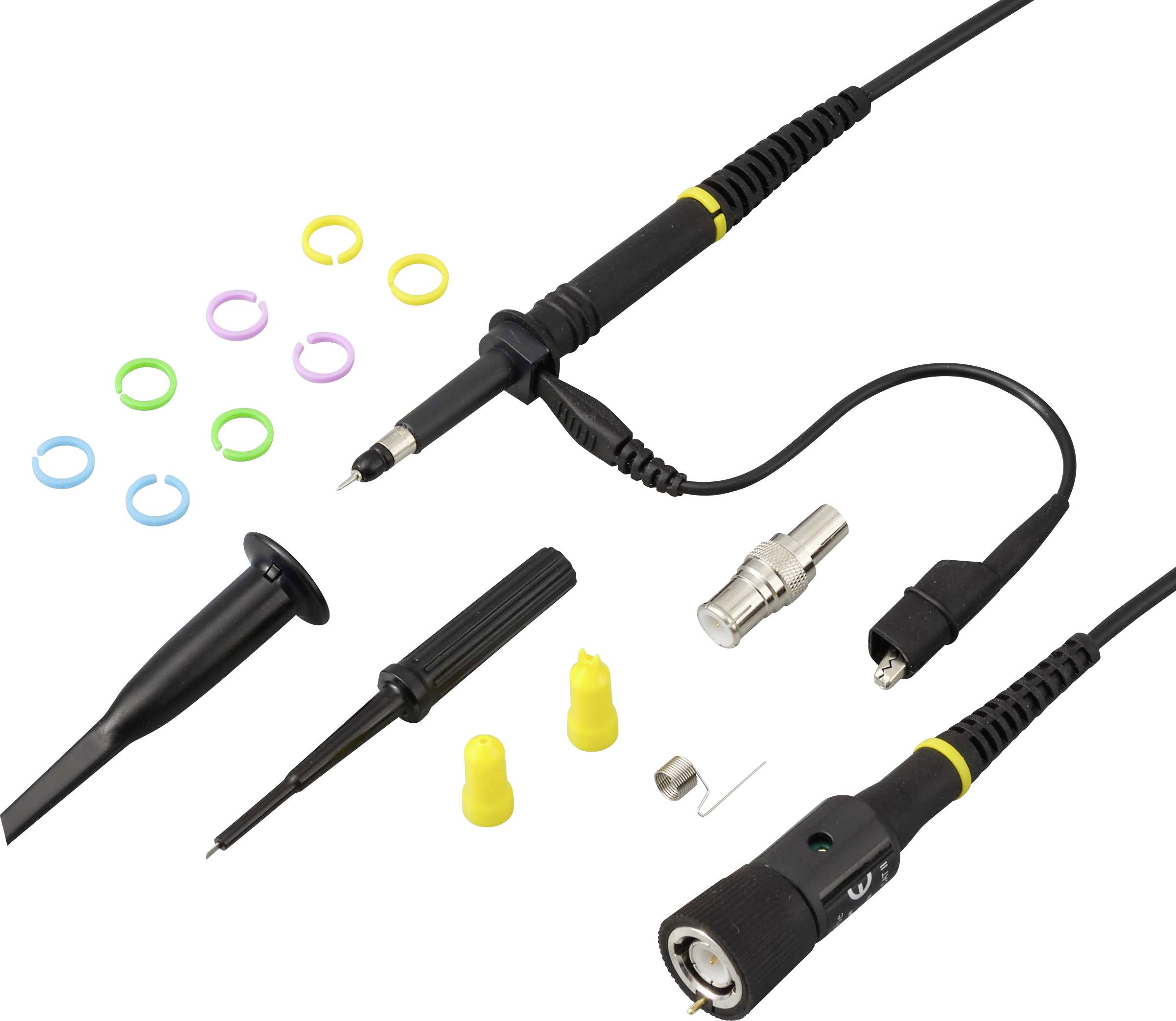

Lödboutkit med anslutna kraftledningar, utbytbara spetsar och små färgade tillbehörsringar och lock på en vit bakgrund.

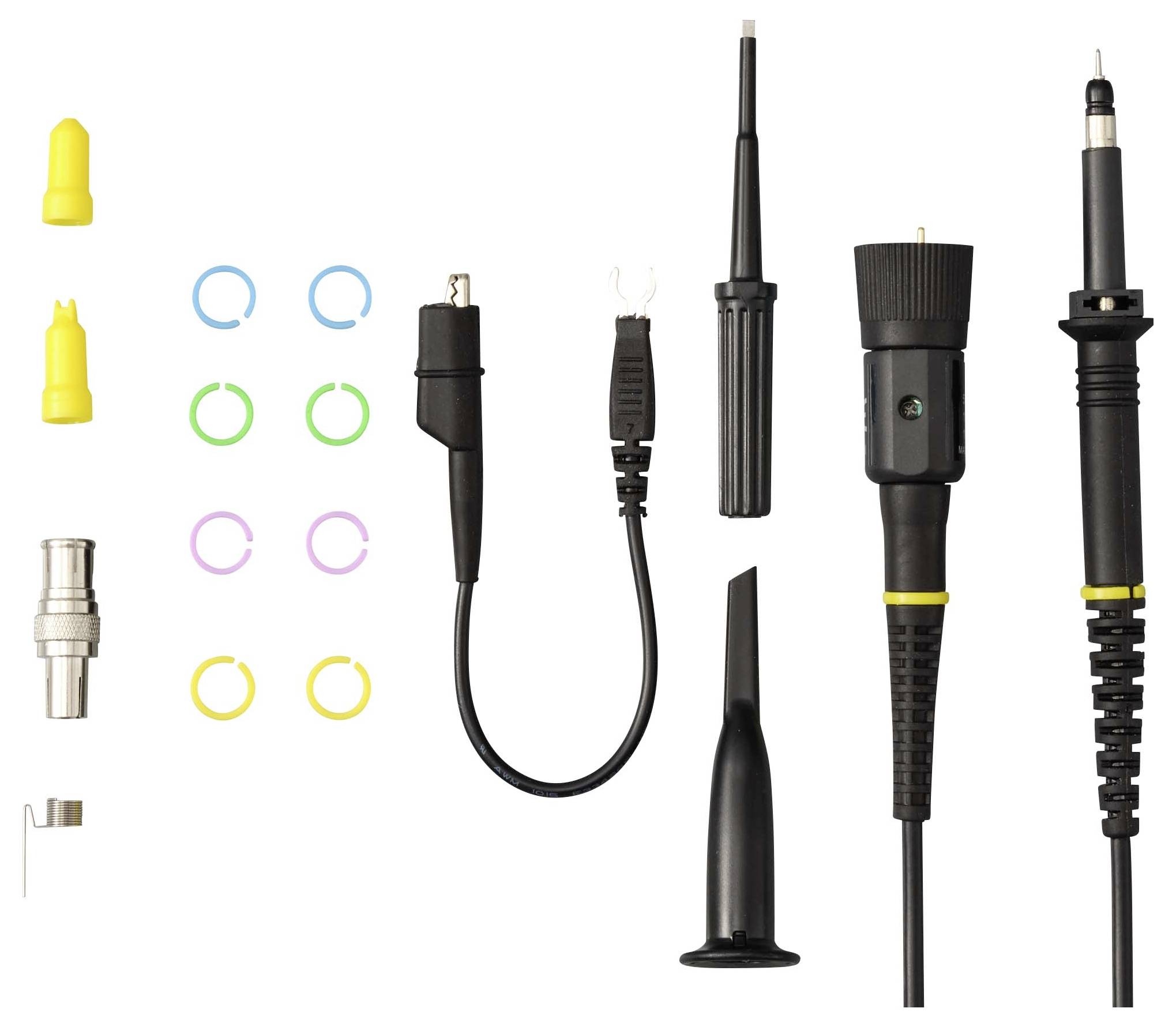

Set med elektriska testprob-tillbehör, inklusive isolerade probspetsar, färgade ringmarkörer och flera svarta probkroppar med ledningar och kontakter på en vit bakgrund.

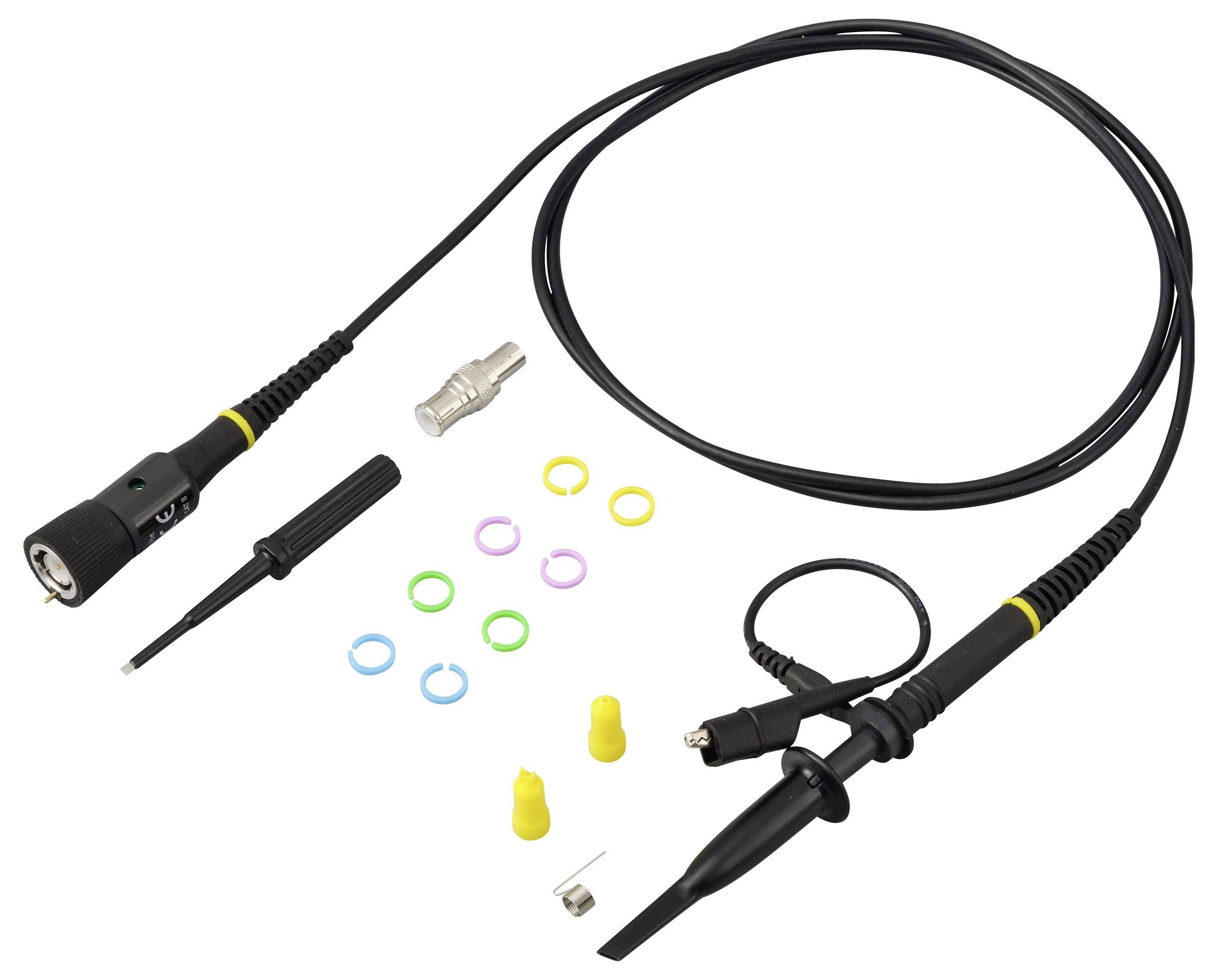

Svart kabelutrustningskit med koaxiella-stilkontakter, metallAdapter, litet verktyg och färgade O-ringar utlagda på en vit bakgrund.

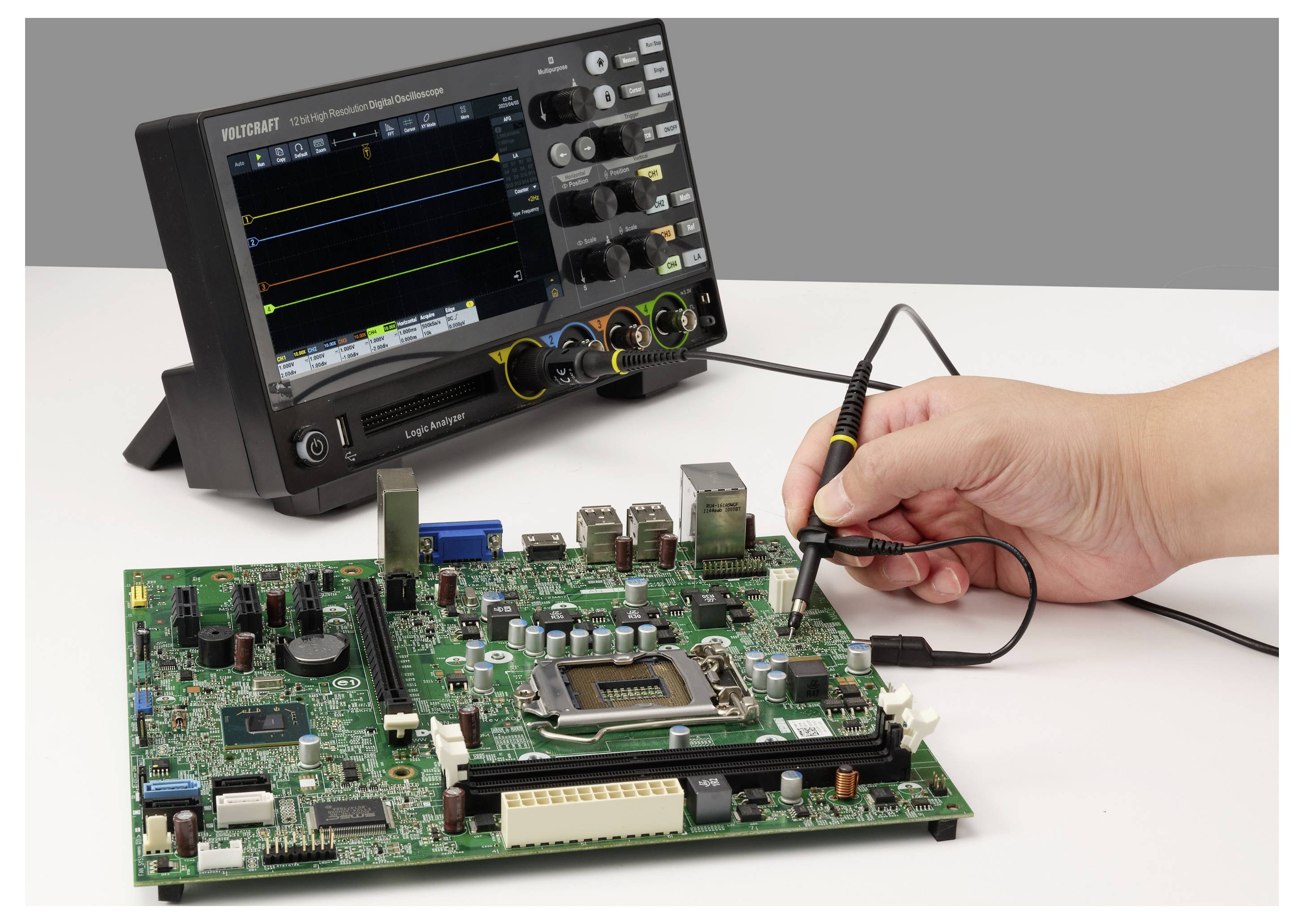

En hand som testar en kretskort med en oscilloskopprob medan en vågformanalysator visar signaler i bakgrunden.

1/4

Viktig information!

Datablad (PDF)

Leverans mån. 16 nov.

Antal

Styck

Toal (600,00 kr / stycken)

600,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT PP-450 mäthuvud 500 MHz 10:1 10 MΩ 12 pF 300 V 1.3 m.

Dämpning 10
• Ingångsmotstånd 10 MΩ
• Ingångskapacitet: 12 pF
Systembandbredd 500 MHz
Kompensationsområde 9 pF - 25 pF
Maximal driftingångsspänning 10x: ≤ 300 V RMS
Säkerhet: IEC-61010 Cat II 10 300 V AC

Tekniska specifikationer

Typ av produkt: Prob

Bandbredd: 500 MHz

Avdelar-förhållandet: 10:1

Stigtid: 0.7 ns

Nominell spänning: 300 V

Ingångskapacitet: 12 pF

: (ej certifierad kalibrering)

Vikt: 55 g

Kabellängd: 1.3 m

Mätningskategori: CAT II 300 V

Anslutningsfunktioner: Isolerad
rak

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3804130 VOLTCRAFT PP-450 Prob Isolerad, rak 500 MHz 10:1 300 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3804130 VOLTCRAFT PP-450 Prob Isolerad, rak 500 MHz 10:1 300 V

Villkor för garanti

Villkor för garanti 3804130 VOLTCRAFT PP-450 Prob Isolerad, rak 500 MHz 10:1 300 V

Beskrivning

VOLTCRAFT PP-450 mäthuvud är en passiv mätgivare för oscilloskop som är konstruerad för professionella mätuppgifter i kommersiell miljö. Den 55 g lätta modellen levereras kalibrerad enligt fabriksstandard (utan certifikat) och ger en systembandbredd på 500 MHz.

Exakt signalöverföring
Med ett fast delningsförhållande på 10:1, ett ingångsmotstånd på 10 MΩ och en ingångskapacitet på 12 pF möjliggör exakta mätningar av mäthuvudet. Stigtid på 0,7 ns ger en detaljerad visning av snabba signalflanker.

Säkerhet och kompatibilitet
Mätgivaren är konstruerad för maximal driftingångsspänning på 300 V RMS och motsvarar mätkategori CAT Cat II (300 V). Kompensationsområde på 9 till 25 pF ger exakt avstämning av den 1,3 m långa kabeln till det aktuella oscilloskopet.

Många tillbehör
För direkt och mångsidig användning på arbetsplatsen innehåller leveransen bland annat en krokspets, en jordningskabel med krokodilklämma, en BNC-adapter och två IC-spetsar. Ett inställningsverktyg och åtta markeringsringar för kanaltilldelning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
