Teledyne LeCroy Oszilloskop-Tastkopf Prob 2.5 GHz 10:1 8 V
Datablad (PDF)
Fabrikatsnr.
Artikelnr.:
Antal
Toal (82 590,00 kr / stycken)
82 590,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Prob
- 10:1
- Bandbredd2.5 GHz
Tekniska specifikationer
- Utgångsimpedans: 50 Ω
- Typ av produkt
Prob
- Bandbredd
2.5 GHz
- Avdelar-förhållandet
10:1
- Stigtid
180 ps
- Nominell spänning
8 V
- Ingångskapacitet
0,6 pF
- Ingångsmotstånd
1000 kΩ
- Typ
ZS2500A
(ej certifierad kalibrering)
- Vikt
110 g
- Kabellängd
1.3 m
- Kalibreringsservice
Fabriksstandard
- Passar till (specifikationer)
Teledyne LeCroy oscilloskop med ProBus-gränssnitt
Dokument & nedladdningar
Datablad
Datablad 3864038 Teledyne LeCroy Oszilloskop-Tastkopf Prob 2.5 GHz 10:1 8 V
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3864038 Teledyne LeCroy Oszilloskop-Tastkopf Prob 2.5 GHz 10:1 8 V
Beskrivning
Ingenjörer måste ofta avsöka högfrekvenssignaler med hög signalnivå. Typiska passiva mäthuvuden med höga ingångs-R och -C ger visserligen bra svar på lägre frekvenser, belastar kopplingen för mycket vid högre frekvenser och snedvrider signalen. Aktiva spänningsmäthuvud utmärker sig både genom högt ingångsmotstånd (R) och låg ingångskapacitet (C) för att minska kopplingsbelastningen över hela mäthuvud- och oscilloskopbandbredden. Tack vare den låga kopplingsbelastningen och det kompakta formatet som möjliggör mätningar även på svåråtkomliga ställen, blir det aktiva spänningsmäthuvudet ett dagligt standardverktyg för olika signaler och kontaktpunkter.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Knapparna på ZS-A-serien är högresistiva, kapacitetsfattiga aktiva mäthuvuden som garanterar en hög signaläkthet upp till 4 GHz. En kompakt konstruktion och ett stort urval av tillbehör säkerställer att mäthuvudet i ZS-A-serien klarar alla krävande mätuppgifter.

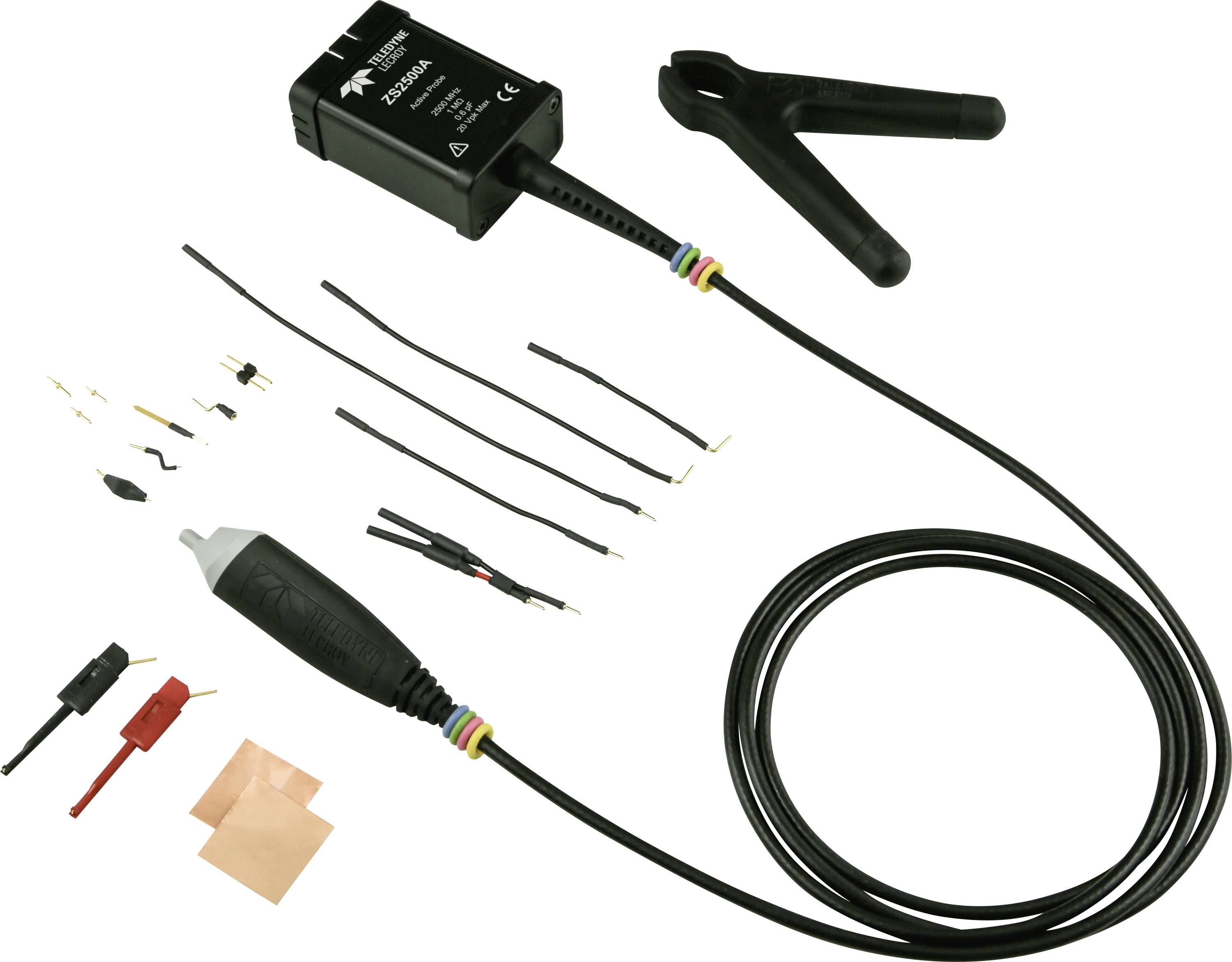

Ingår i leveransen
- 1x ZS2500A mäthuvud
- 2x standard straight Tip (PK-ZS-001)
- 1x Pogo Tip (PK-ZS-017)
- 1x 2.54 mm Square PIN-adapter (PK-ZS-018)
- 2x 2.54 mm PCB-adapter (PK-ZS-024)
- 1x Straight PIN Lead Short (PK-ZS-022)
- 1x Straight PIN Lead Long (PK-ZS-023)
- 1x Y Lead-adapter (PK-ZS-014)
- 1 x Right Angle Lead Short (PACC-LD003)
- 1x Right Angle Lead Long (PACC-LD004)
- 1x offset Ground/Z Lead (PK-ZS-016)
- 1x Ground Blade Narrow (PK-ZS-021)
- 1x Ground Blade Wide (PK-ZS-015)
- 2x Copper Tape (PK-ZS-009)
- 1 par Micro gravgivare (PK-ZS-007R/B)
- 1x Freehand Probe Holder (PK-ZS-019)
