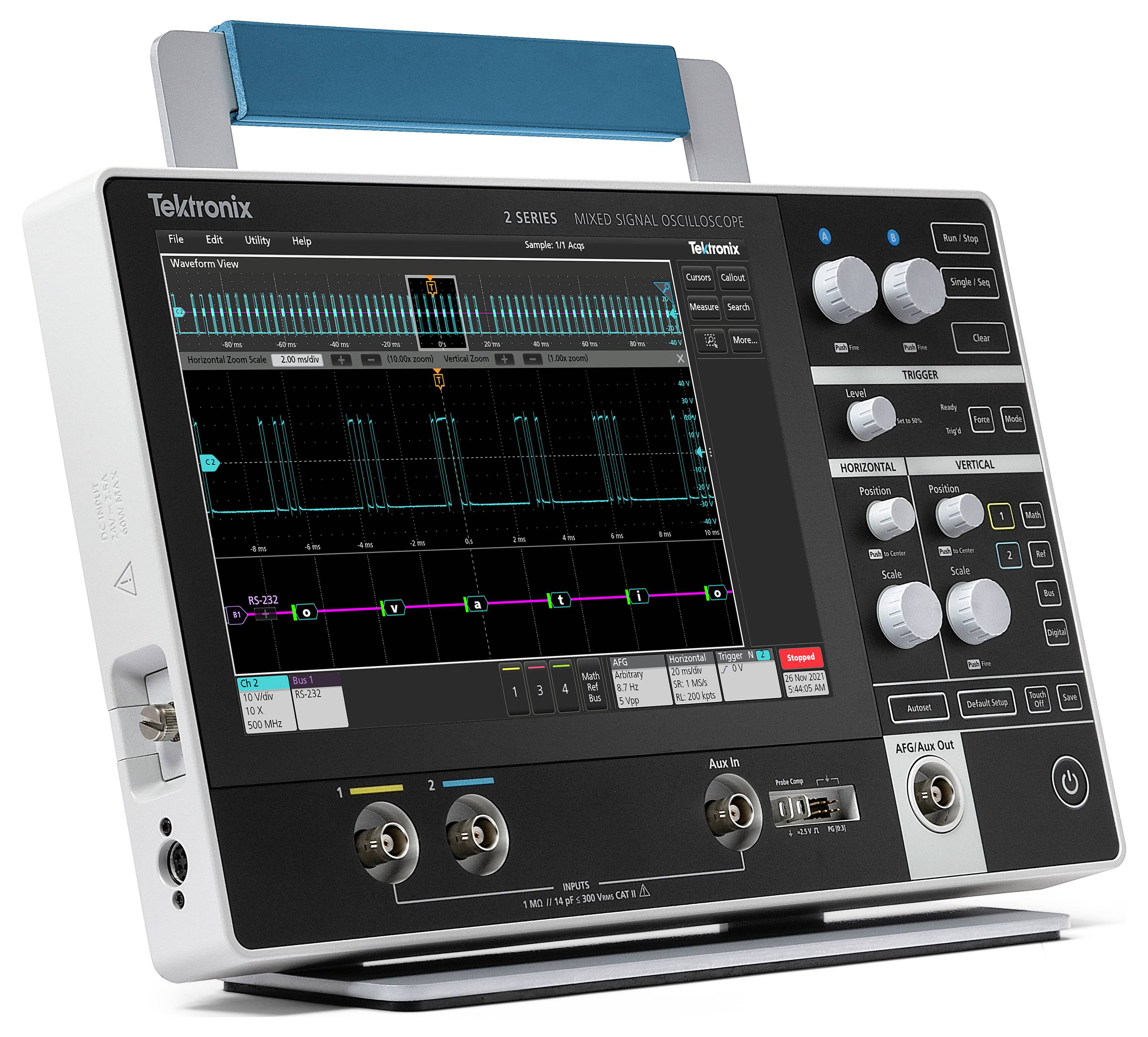

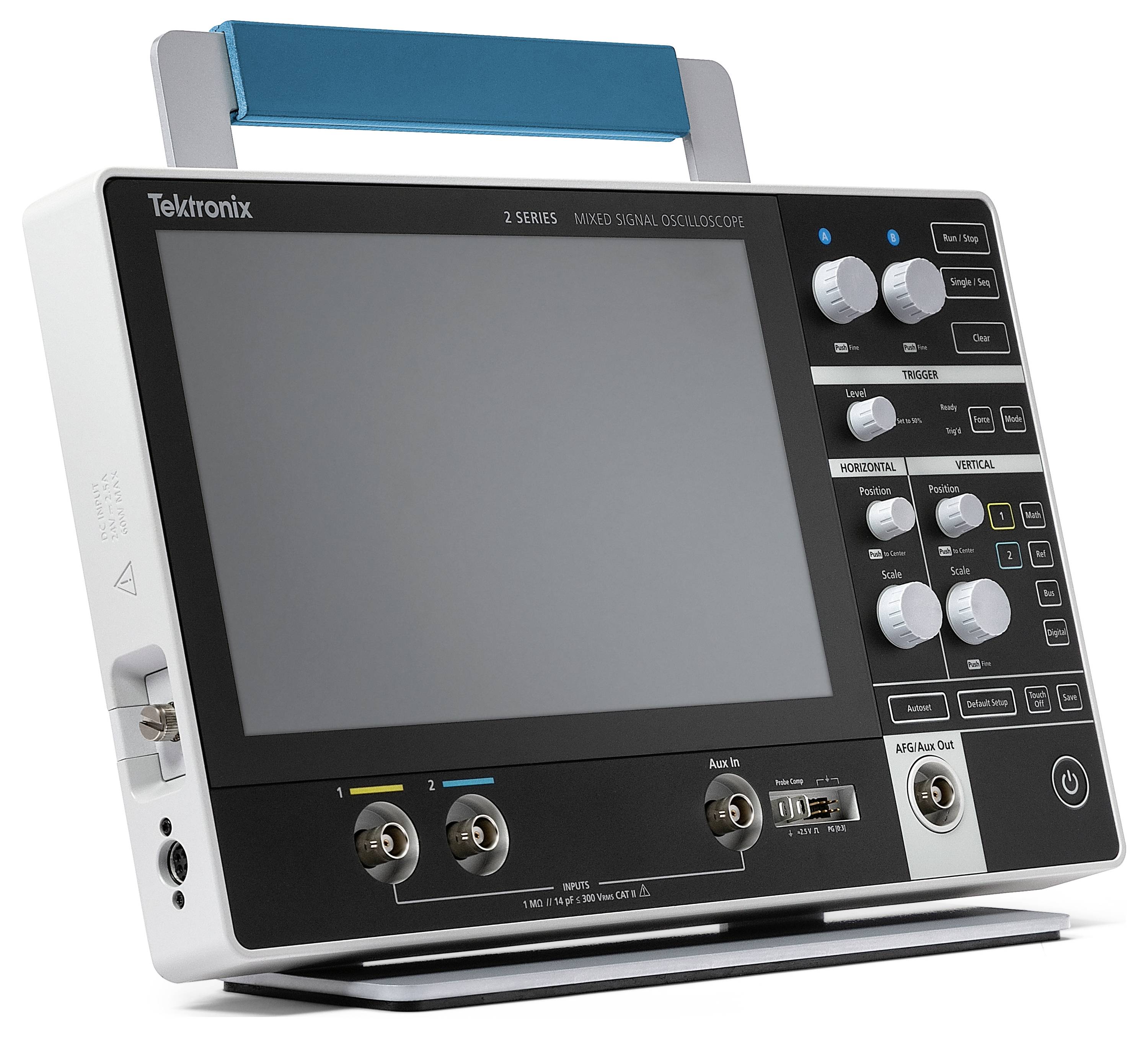

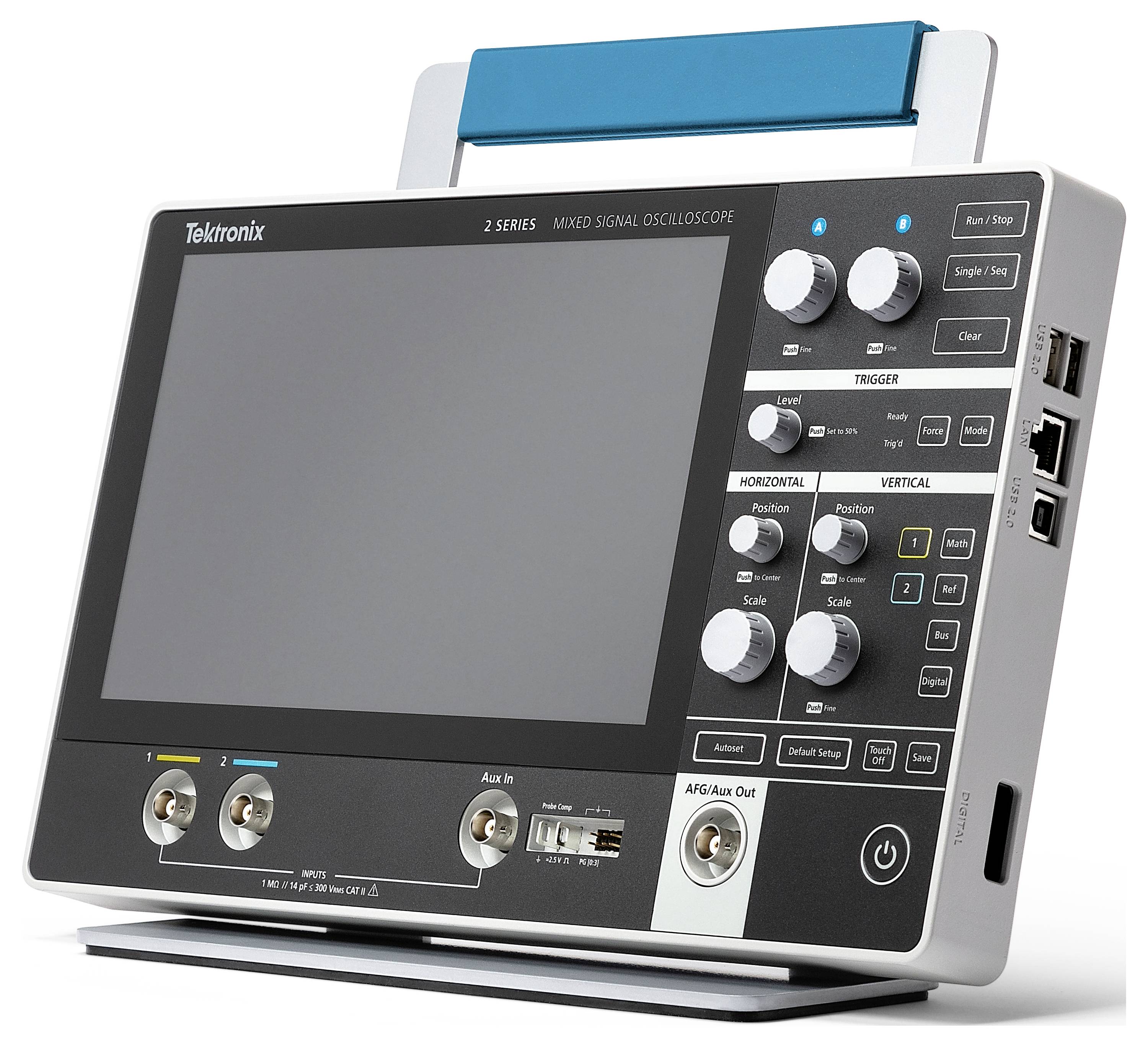

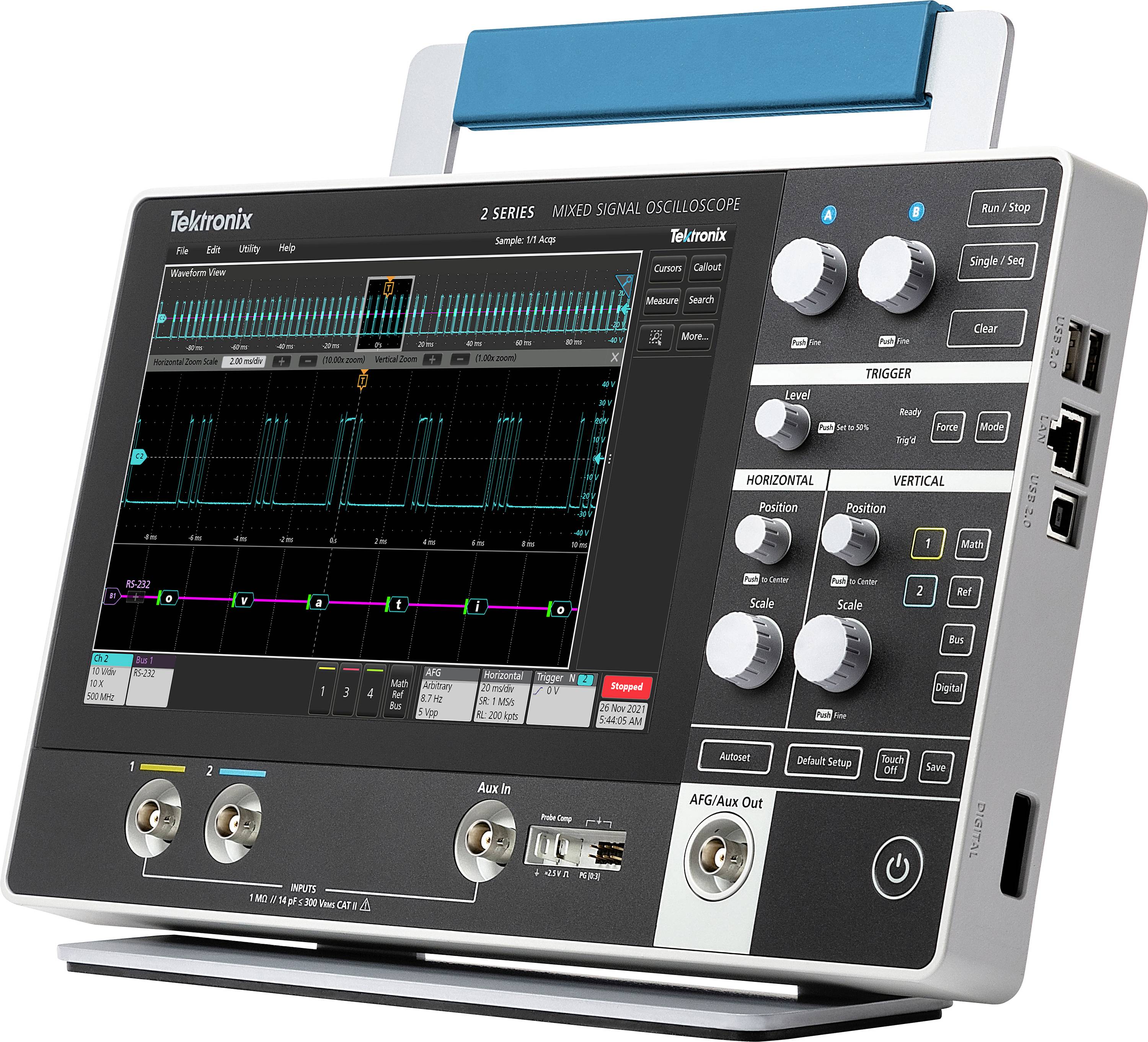

Tektronix MSO22-EDU 2-BW-70 Digitalt oscilloskop 70 MHz 1.25 GSa/s 10000 kpts Mixed-Signal (MSO) 1 st

Kompakt och mångsidigt oscilloskop för daglig felsökning
Mso-serien 2 har 2 analoga kanaler, 70 MHz bandbredd, 1,25 GS/s avkänningshastighet, 16-kanals-MSO, 50 MHz AFG, digital 4-bitars bitmönstergenerator, komfort-trigger och protokollavkodning – allt i en kompakt form med 1,5” tjocklek. Mso-serien 2 är oscilloskopet för elektronisk felsökning och tester, oavsett var du arbetar.
Med en kapacitiv pekskärm och ett ytterst intuitivt användargränssnitt som utvecklats speciellt för touch-drift, är MSO-serien 2 en av de prisbelönta oscilloskopen i nästa generation från Tektronix. Det delbara användargränssnittet och programmatiskt gränssnitt underlättar användningen av alla-oscilloskopets nästa generation.
Det valfria batteripaketet utökar enhetens möjligheter så att samma enhet som används i laboratoriet kan användas även på plats.
En stor portfölj kompatibel sond och ett genomtänkt tillbehörssats gör MSO-serien 2 till den mest kraftfulla och mångsidiga enheten i sin klass, som passar till många olika tillämpningar.

Intuitiv pekskärm med förenklad frontplatta
Mso-serien 2 har samma prisbelönta användargränssnitt som det högkvalitativa Tektronix
Dra signalbilder åt vänster/höger eller uppåt/nedåt för att anpassa horisontellt och vertikalt läge eller panorera med en förstorad vy
Genom sammanförande (pch) eller utsvängning av fingret kan du ändra på skalan eller förstora/förminska skalan i horisontell eller vertikal riktning.
Svep från höger över skärmen för att resultatpanelen ska synas, eller från toppen och ner för att visa menyerna längst upp till vänster på skärmen.
Den förenklade frontplattan innehåller viktiga knappar och knappar med färgkodade LED-ringljus, som ger snabb åtkomst och enkel anpassning av de vanligaste apparatinställningarna.
Robust genom membranbrytarens teknik, lämplig för användning i krävande miljöer och lätt att rengöra.
Kombinationen av en optimerad frontplatta och en intuitiv touch-yta gör det möjligt för alla nya tekniker att förstå och använda enheten självständigt.
Dessutom stöds en USB-mus och ett tangentbord och kan användas som en tredje interaktionsmetod med enheten.

Speciellt användarvänligt gränssnitt med omfattande analys för snabb inblick i användargränssnittet i MSO-serien 2 har utvecklats från grunden för touch-drift. All viktig information presenteras som en rad badges med visuella referenser för att visa associationer. Med bara ett fingertryck får du omedelbar åtkomst till enhetskonfigurationen eller signalformhanteringen.
Mso-serien 2 har i denna klass ett revolutionerande nytt visningsläge, stapelläge. Traditionellt har alla kurvformer lagts på ett bildraster, vilket was oönskade kompromisser.
Den vertikala skalan och positionen för varje signalform ska ställas in så att den inte överlappar varandra, vilket was att endast en liten procent av ADC-området används,
Anpassningen av den vertikala signalformsskalan och formens position leder till överlappning, vilket gör det svårt att skilja detaljer på en enda form.
I staplat visningsläge får varje signalform ett eget lager (extra raster), som representerar hela ADC-området, för att garantera maximal synlighet och noggrannhet. Dessutom kan grupper av kanaler överlagras för att möjliggöra en visuell jämförelse av signalerna.
I mso-serien 2 ingår en omfattande uppsättning standardanalysverktyg, inklusive:
Signalform- och skärmbaserad markör med avläsningsposition som kan väljas av användaren
37 automatiska mätningar med mätstatistik och Gating, med möjlighet att lägga till ett obegränsat antal mätningar, navigera från en händelse till en annan och omedelbart visa minsta eller maximala resultat
Grundläggande och avancerad signalformmatematik, inklusive bearbetning av arbiträra ekvationer.
Grundläggande FFT-analyser med alternativ för visning av storlek eller fas, flera alternativ för anpassning av fönstertyp, staket och enheter.
Den stora displayen i MSO-serien 2 erbjuder inte bara en stor yta för signalvisningar, utan även för pluots, mätresultatstabeller, bus-avkodningstabeller och mycket mer. Du kan förstora, förminska och flytta olika vyer så som det passar bäst för ditt användningsområde.

Triggning
Att känna igen en apparatfelers är bara det första steget. Därefter ska händelsen registreras för att fastställa orsakerna. Mso-serien 2 har en fullständig uppsättning utökade trigger, inklusive runt, logik, pulsbredd, trigger, överskridning av tid, stig-/falltid, installation och hållning, seriellt paket och parallella data som kan användas för att registrera komplexa sällsynta händelser.

Reagera på händelse
Funktionen "reagera på händelse" som är integrerad i enheten gör det möjligt för användare att ställa in oscilloskopet så att det reagerar på vissa åtgärder när ett visst villkor inträffar, t.ex. en triggerhändelse, ett mätgränsfel, en sökhändelse eller ett masktest. Detta möjliggör en enkel registrering och analys av sällan förekommande händelser.

Navigation och sökning
Med en registreringslängd på upp till 10 Mio. Punkter kan många händelser, ja till och med tusentals seriella paket registreras i en enda process, samtidigt som den höga upplösning som krävs för den förstorade visningen av speciella signaldetaljer bibehålls.
Att söka efter en viss händelse i en stor signaldatamängd kan utan de rätta sökverktygen vara mycket tidskrävande.
Med sökfunktionen kan dina sökningar automatiskt sökas efter anpassade händelser. Alla händelser i händelsen ska vara försedda med sökmarkeringar för att underlätta navigeringen. Söktyperna omfattar flank, impulsbredd, timeout, runt, fönster, logik, Setup och Hold, stig-/falltid och paketinnehåll för parallella/seriella bussar. Du kan också snabbt hoppa till lägsta och högsta värde av sökresultaten.

Calleuts
Dokumentationen av testresultat och -metoder är viktig om data lämnas till ett team, om senare mätningar görs eller om kundrapporter görs tillgängliga.
Med några fingertips på skärmen kan du skapa så många användardefinierade call-uts som du behöver för att dokumentera de specifika detaljerna på signalformerna. Vid varje callout kan du anpassa text, position, färg, teckenstorlek och typsnitt.


OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
