Name: Siemens 3NP11431BC14 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC 1 st
Brand: Siemens
SKU: 2864073
Availability: BackOrder

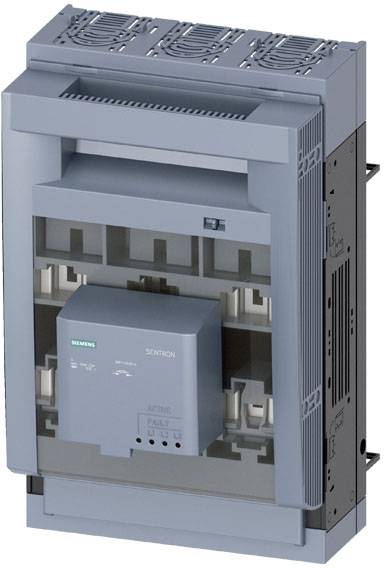

En grå elektrisk styrenhet med en känd tillverkares logotyp, använd för styrning och övervakning av elsystem.

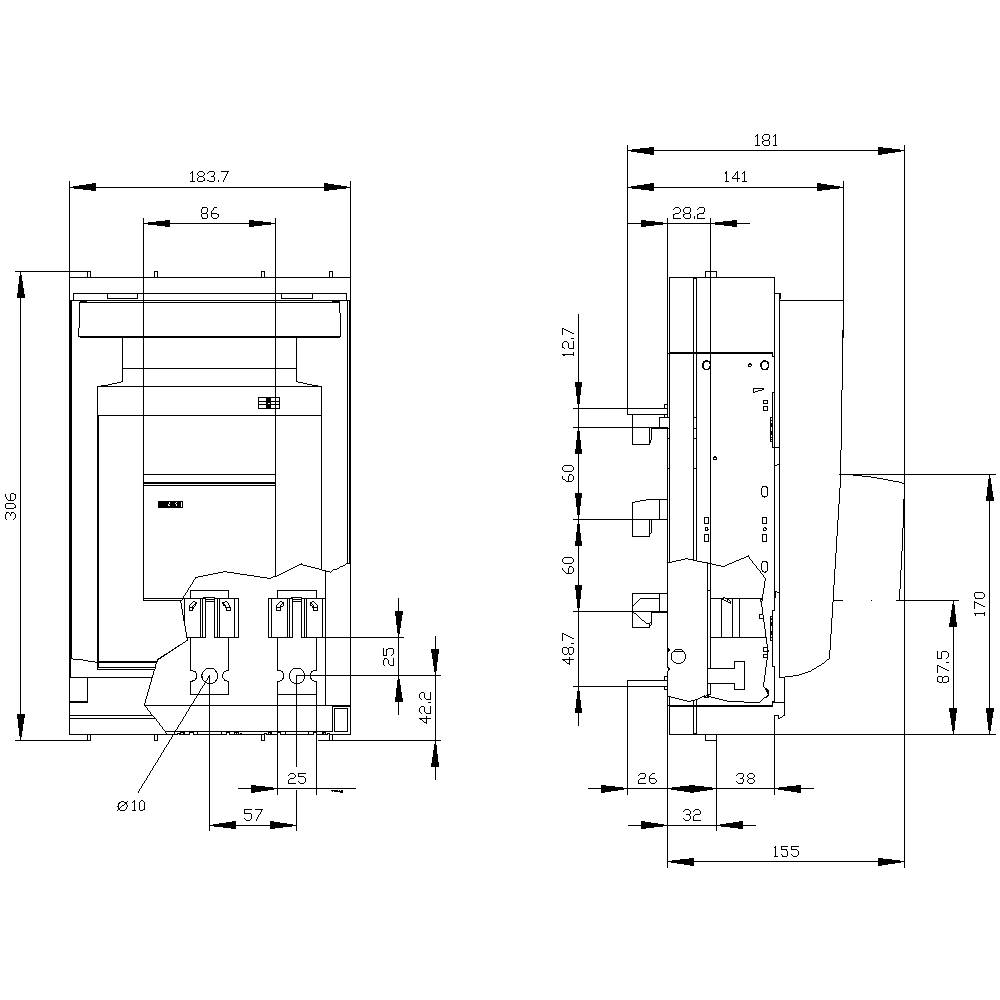

Teknisk ritning av en elektrisk komponent med detaljerade mått i millimeter, sido- och frontvy.

1/2

Liknande avbildning

Typ av produkt

Säkringslastsepareringsbrytare

Säkringsstorlek

Antal poler

Nominell ström - avrundad

250 A

Utförande

Täckplan 32/70 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 20 nov.

Antal

Set

Toal (5 390,00 kr / stycken)

5 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av den elektriska anslutningen / för huvudströmkretsen: Skenanslutning
Typ av anslutningsteknik: Platt anslutning
Utförande av hanteringselement: Lockhandtag
Utförande av säkerhetsövervakning: Elektronisk EFM15
Utförande av samlingsskena: Tjocklek 5 eller 10 mm
Åtdragningsmoment / vid skruvanslutning / minimalt: 10 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 12 Nm
Konstruktion av enheten: För samlingskenesystem 8US 60 mm
Storlek avdelare: 1 och 0
Montering: Samlingsskena
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: Horisontell/vertikal
Mekanisk livslängd (omslagscykler) / standard: 1600
Position/manöverelementet: Fram
Produktutrustning/lås: Ja
Produktkomponent / Utlösningsindikator: Ja
Produktegenskap / plomberbar: Ja
Produktfunktion / säkerhetsövervakning: Ja
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Utökning av produkten / tillval- / överspänningsskyddsövervakning: Ja
Kapslingsklass IP IP40
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP40
Kapslingsklass IP / vid stängd brytare / utan bländare eller kabelskoskydd: IP30
Kapslingsklass IP/öppen: IP20
Stötspänningsmotståndskraft: 8 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 55 °C.
Effektförlust / maximalt 93 W.
Föroreningsgrad: 2
Isolationsspänning: 690 V
Skenmittavstånd: 60 mm
Bredd på strömsamlingsskena / minimalt: 12 mm
Bredd strömsamlingsskena / max: 30 mm
Anslutningsbar ledararea / för huvudkontakter / flertrådig / minimala: 16 mm ²
Anslutningsbar ledararea / för huvudkontakter / flertrådig / maximalt 150 mm ²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / minimala: 16 m²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / maximalt 150 mm²
Typ av anslutningsbara ledartvärsnitt / av lamellerade ledare / max: 25 x 18 mm

Utförande: Täckplan 32/70 mm

Typ av produkt: Säkringslastsepareringsbrytare

Säkringsstorlek: 1

Antal poler: 3

RoHS-godkänd: Ja

Mått.: (B x H x D) 183.7 x 306 x 172.5 mm

Innehåll: 1 st

Nominell ström: 250 A

Nominell ström - avrundad: 250 A

Nominell spänning: 690 V/AC

Bredd: 183.7 mm

Höjd: 306 mm

Djup: 172.5 mm

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Nominell ström - avrundad

Siemens 3NC1091 Säkringslastsepareringsbrytare 32 A 690 V/AC, 800 V/DC 12 st

Artikelnr.:2262479

Leverans mån 2 nov.

2 SetConrad Electronic

32 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Siemens 3NJ41013BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 0 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862199

Leverans fre 13 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Siemens 3NJ41033CF02 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862200

Leverans ons 25 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 290,00 kr^*

Siemens 3NJ41033CF12 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862201

Leverans ons 25 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 190,00 kr^*

Siemens 3NJ41213BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862202

Leverans fre 13 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 690,00 kr^*

Siemens 3NJ41233BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862203

Leverans fre 13 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 190,00 kr^*

Siemens 3NJ41233CF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862204

Leverans fre 13 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 590,00 kr^*

Siemens 3NJ41233CF11 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862205

Leverans ons 25 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 290,00 kr^*

Siemens 3NJ41333BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862206

Leverans fre 13 nov.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 890,00 kr^*

Siemens 3NJ41333BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862207

Leverans fre 13 nov.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 290,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864073 Siemens 3NP11431BC14 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864073 Siemens 3NP11431BC14 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC 1 st

Beskrivning

SENTRON, frånskiljare 3NP1, 3-polig, NH1, 250 A, för samlingskenesystem 8US 60 mm, flatanslutning, säkerhetsövervakning, elektronisk EFM15, täcknivå 32 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
