Name: Siemens 3KF53800MF51 Lastdelningsbrytare Säkringsstorlek = 1 850 A 690 V/AC 1 st
Brand: Siemens
SKU: 2864053
Availability: BackOrder

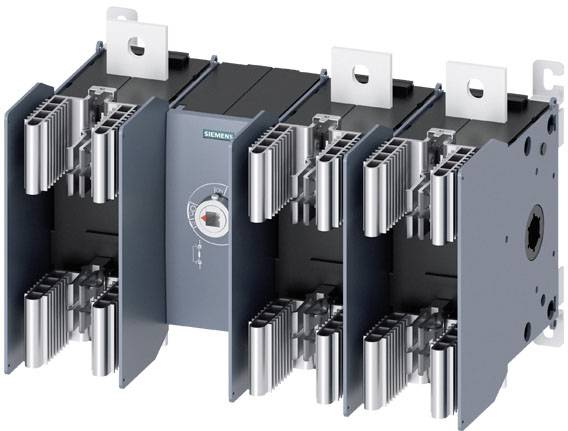

En trepolig Siemens effektbrytare med kylfläns och en central vridreglage för styrning av elektrisk effekt.

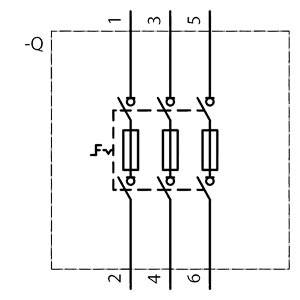

Kopplingsschema för en trefasig kontaktor med spole. Kontakter 1-2, 3-4, 5-6 förbinds genom en streckad linje.

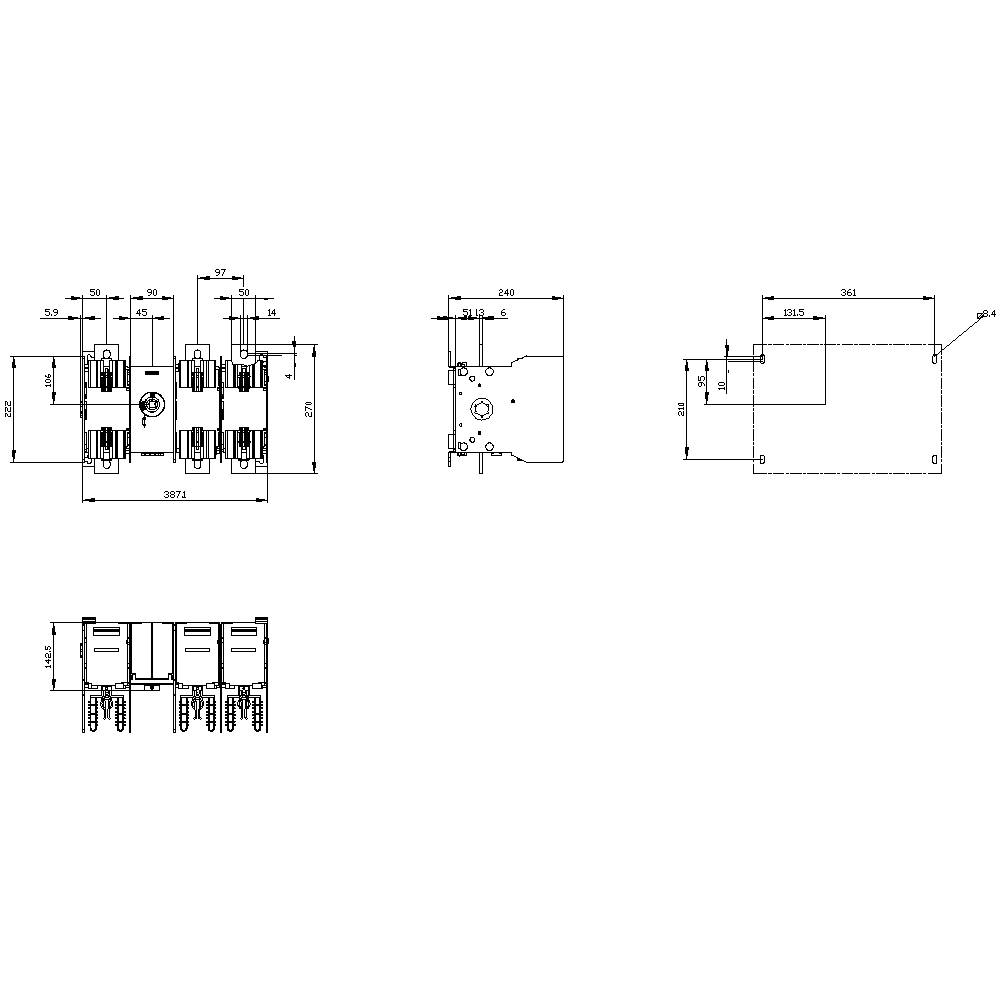

Teknisk ritning av en mekanisk komponent med flera vyer, dimensioner och specifikationer. Skisserna visar sido- och toppvyer.

1/3

Liknande avbildning

Typ av produkt

Lastdelningsbrytare

Säkringsstorlek

Antal poler

Nominell ström - avrundad

850 A

Utförande

Lastfrånskiljare med säkringar 3F

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Set

Toal (21 390,00 kr / stycken)

21 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av den elektriska anslutningen / för huvudströmkretsen: Flatanslutning
Utförande av display/för kopplingsindikering för dörrkopplingsdrift: ON-OFF-TEST
Placering av elektriska anslutningar / för huvudströmkretsen: Uppåt och nedåt
Antal slutare / för hjälpkontakter: 8
Antal brytkontakt / för hjälpkontakter: 8
Åtdragningsmoment / vid skruvanslutning / minimalt: 50 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 75 Nm
Konstruktion av produkten: Fast installation
Storlek avdelningsögla: 3 och 2
Storlek på lastfrånskiljare: 5
Villkorad kortslutningsström (IQ) 100000 A.
Montering: Fäste i marken
Drifteffekt / vid AC-23 A / vid 400 V: 400000 W.
Driftseffekt / vid AC-23 A / vid 690 V: 800 kW
Sändningseffekt / vid stängt brytare / vid 690 V / vid kombination brytare + AM-säkring / maximalt tillåten 46590 A.
Sändningseffekt/vid stängt brytare / vid 690 V / vid kombination strömbrytare + GG-säkring / maximalt tillåten: 62900 A.
Framström / vid stängd brytare / för kombination brytare + säkring / vid 500 V / maximalt tillåten 62900 A.
Framström/säkring / vid 400 V / max. tillåten 77400 A.
Framström/säkring / vid 690 V / max. tillåten 77400 A.
För användning/huvudbrytare: Ja
För användning / lastfrånskiljare: Ja
För användning / NÖDSTOPP-brytare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: valfri position
Elektrisk livslängd (omslagscykler) / vid AC-23 A / vid 440 V: 1500
Elektrisk livslängd (omslagscykler) / vid AC-23 A / vid 690 V: 1000
Elektrisk livslängd (omslagscykler) / vid DC-23 A / vid 440 V: 500
Mekanisk livslängd (omslagscykler) / standard: 6000
Isolationsspänning (UI) 1000 V.
Position/manöverelementet: Fram
Position/kopplingsdrivanordning: Efter den första polen
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Produktutökning / tillval / säkerhetsövervakning: Ja
Kapslingsklass (IP): IP00
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP00
Stötspänningsmotståndskraft: 12 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 70 °C.
Effektförlust / maximalt 405 W.
Föroreningsgrad: 3
Typ av anslutningsbara ledarareor / för Cu-ledare / flertrådig / med kabelsko / enligt din 46234: 1x (25... 240 m²), 2 x (25 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2 x (AWG 1/0... kcmil 300)
Typ av anslutningsbara ledarareor / för Cu-ledare / flertrådig / med kabelsko / enligt din 46235: 1x (25... 300 m²), 2 x (25 300 m²)
Typ av anslutningsbara ledarareor / för Cu-strömskena: 2x (50 x 5 mm²)

Utförande: Lastfrånskiljare med säkringar 3F

Typ av produkt: Lastdelningsbrytare

Säkringsstorlek: 1

Antal poler: 3

RoHS-godkänd: Ja

Mått.: (B x H x D) 396.9 x 270 x 240 mm

Innehåll: 1 st

Nominell ström: 850 A

Nominell ström - avrundad: 850 A

Nominell spänning: 690 V/AC

Bredd: 396.9 mm

Höjd: 270 mm

Djup: 240 mm

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2864053 Siemens 3KF53800MF51 Lastdelningsbrytare Säkringsstorlek = 1 850 A 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864053 Siemens 3KF53800MF51 Lastdelningsbrytare Säkringsstorlek = 1 850 A 690 V/AC 1 st

Beskrivning

Lastfrånskiljare med säkring 3F SITOR, 800A, Bygggr. 5, 3-polig, för NH-säkring stl. 2 och 3 för halvledarskydd, frontdrift, mitten, grundenhet utan handtag, flatanslutning utan säkringar

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
