Name: Siemens 3KF13080LB51 Lastdelningsbrytare Säkringsstorlek = 00 80 A 690 V/AC 1 st
Brand: Siemens
SKU: 2864047
Availability: BackOrder

En fyrpolig modul-kontakt, tillverkad av metall och plast, monterad i en radanordning.

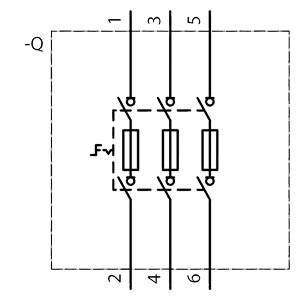

Kopplingsschema för en elektrisk switch med tre parallellkopplade motstånd, numrerade från 1 till 6.

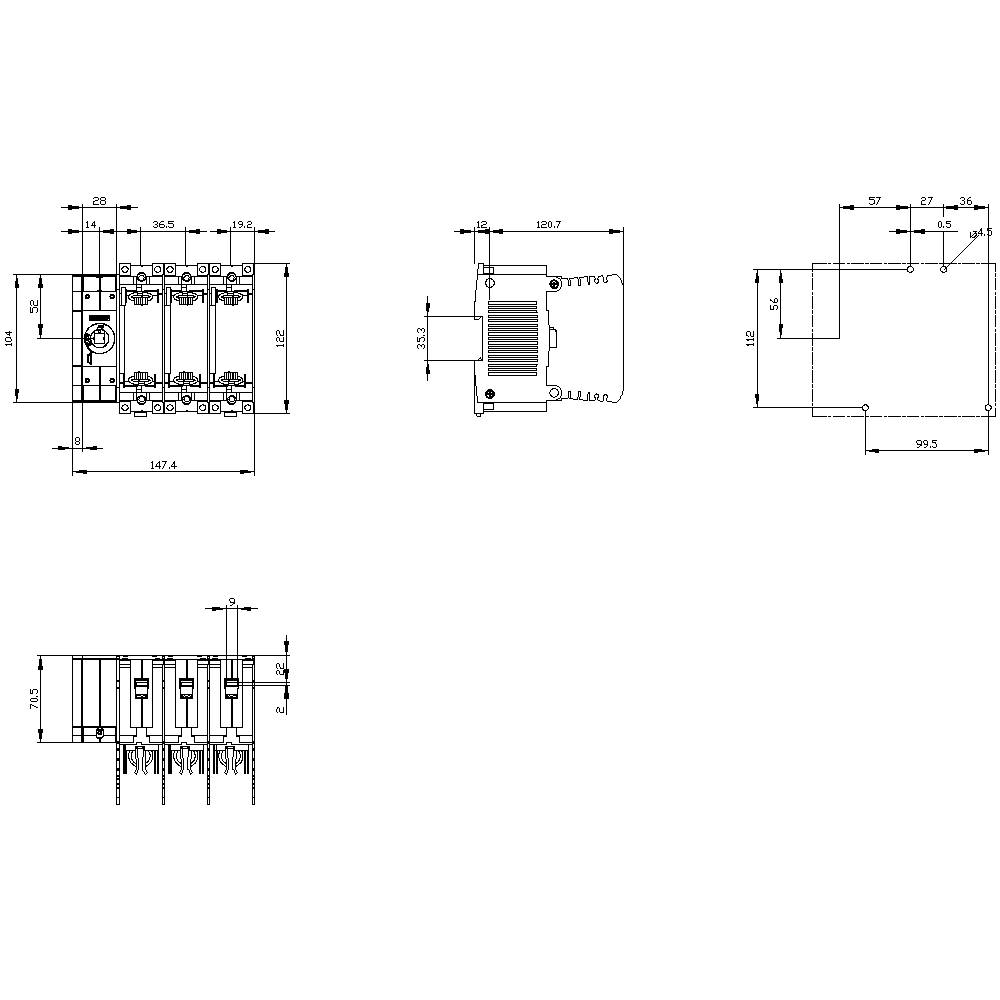

Teknisk ritning av en elektrisk komponent med flera vyer och exakta dimensionsangivelser. Huvudmått: 147,4 mm bredd, 92,5 mm djup.

1/3

Liknande avbildning

Typ av produkt

Lastdelningsbrytare

Säkringsstorlek

Antal poler

Nominell ström - avrundad

80 A

Utförande

Lastfrånskiljare med säkringar 3F

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 16 nov.

Antal

Set

Toal (2 990,00 kr / stycken)

2 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av elektriska anslutningar / för huvudströmkrets: Ramklämma
Utförande av display/för kopplingsindikering för dörrkopplingsdrift: ON-OFF-TEST
Placering av elektriska anslutningar / för huvudströmkretsen: Uppåt och nedåt
Antal växlare / för hjälpkontakt 4
Åtdragningsmoment / vid skruvanslutning / minimalt: 5 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 6,5 Nm
Konstruktion av produkten: Fast installation
Storlek avdelningsögla: 00 och 000
Storlek på lastfrånskiljare: 1
Villkorad kortslutningsström (IQ) 100000 A.
Montering: Fäste i marken och snäppfäste på din-skena 35 mm
Drifteffekt / vid AC-23 A / vid 400 V: 37000 W.
Driftseffekt / vid AC-23 A / vid 690 V: 75 kW
Sändningseffekt / vid stängt brytare / vid 690 V / vid kombination brytare + AM-säkring / maximalt tillåten 11200 A.
Sändningseffekt/vid stängt brytare / vid 690 V / vid kombination strömbrytare + GG-säkring / maximalt tillåten: 11200 A.
Framström / vid stängd brytare / för kombination brytare + säkring / vid 500 V / maximalt tillåten 10400 A.
Framström/säkring / vid 400 V / max. tillåten 11800 A.
Framström/säkring / vid 690 V / max. tillåten 11800 A.
För användning/huvudbrytare: Ja
För användning / lastfrånskiljare: Ja
För användning / NÖDSTOPP-brytare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: valfri position
Elektrisk livslängd (omslagscykler) / vid AC-23 A / vid 440 V: 10000
Elektrisk livslängd (omslagscykler) / vid AC-23 A / vid 690 V: 6000
Elektrisk livslängd (omslagscykler) / vid DC-23 A / vid 440 V: 1500
Mekanisk livslängd (omslagscykler) / standard: 15000
Isolationsspänning (UI) 1000 V.
Position/manöverelementet: Fram
Läge/kopplingsdrivenhetens läge: På vänster ände
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Produktutökning / tillval / säkerhetsövervakning: Ja
Kapslingsklass (IP): IP00
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP00
Stötspänningsmotståndskraft: 12 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 70 °C.
Effektförlust / maximalt 44,4 W.
Föroreningsgrad: 3
Typ av anslutningsbara ledarareor / vid flexibel strömskena: 2x (0,8 x 9 mm²)
Typ av anslutningsbara ledarareor / för kopparledningar / enkeltrådig: 1x (1... 16 m²) / 1x (AWG 14... 6)
Typ av anslutningbara ledarareor / för kopparledare / fintrådig / med ändbearbetning: 1x (6... 25 m²) / 1x (AWG 12... 4)
Typ av anslutningsbara ledarareor / för kopparledningar / flertrådig: 1x (6... 25 m²) / 1x (AWG 14... 4)
Typ av anslutningsbart ledartvärsnitt / för Cu-strömskena: 1x (12 x 2 mm²)

Utförande: Lastfrånskiljare med säkringar 3F

Typ av produkt: Lastdelningsbrytare

Säkringsstorlek: 00

Antal poler: 3

RoHS-godkänd: Ja

Mått.: (B x H x D) 148.3 x 153 x 132.7 mm

Innehåll: 1 st

Nominell ström: 80 A

Nominell ström - avrundad: 80 A

Nominell spänning: 690 V/AC

Bredd: 148.3 mm

Höjd: 153 mm

Djup: 132.7 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2864047 Siemens 3KF13080LB51 Lastdelningsbrytare Säkringsstorlek = 00 80 A 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864047 Siemens 3KF13080LB51 Lastdelningsbrytare Säkringsstorlek = 00 80 A 690 V/AC 1 st

Beskrivning

Lastfrånskiljare med säkring 3 K sitor, 80A, Baugr. 1, 3-polig, för NH-säkring stl. 000 för halvledarskydd Frontdrivning vänster, grundenhet utan handtag, ramklämma utan säkringar

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
