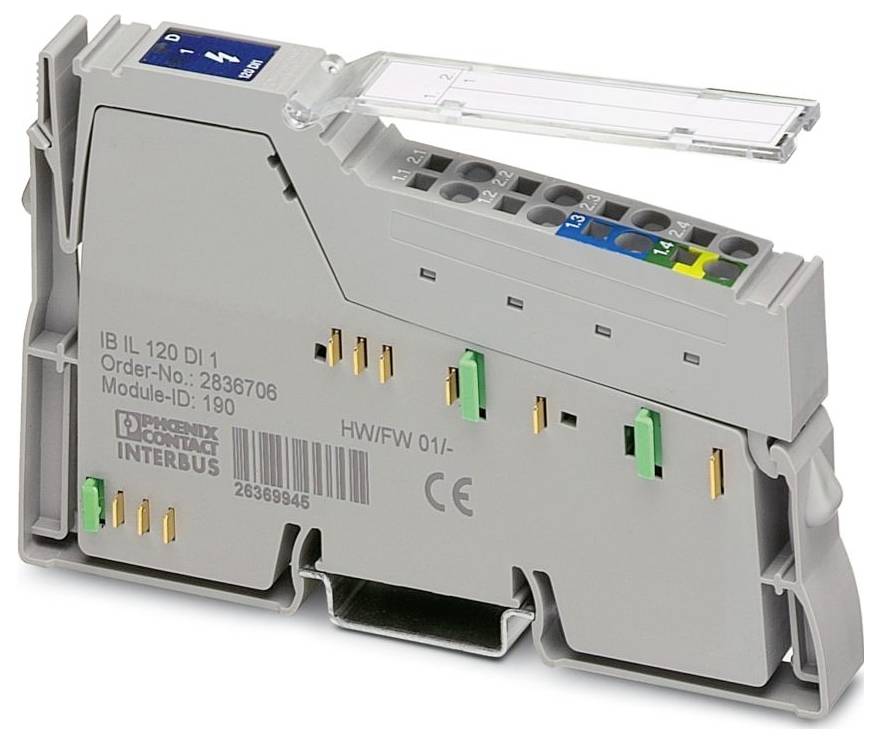

Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digital modul 120 V/AC, 7.5 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (790,00 kr / stycken)
790,00 kr
inkl. moms
30 dagars öppet köp
Tekniska specifikationer
- inline-familj
- konstruktion: Modulär
- Anslutningstyp: Dragfjäderanslutning
- Ledararea flexibel: 0,08 mm²... 1,5 mm²
- Ledararea styv: 0,08 mm²... 1,5 mm²
- Ledararea AWG: 28... 16
- Bredd: 12,2 mm
- Höjd: 119,8 mm
- Djup: 71,5 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 55 °C
- Omgivningstemperatur (lagring/transport): -25 °C ... 85 °C
- Montering: Dragskenamontering
- Tillåten luftfuktighet (drift): 75 %... 85 % (i området -25 °C ... 40 till +55 °C ska lämpliga åtgärder> vidtas mot ökad luftfuktighet ( 85 %)
- Uppförd på förteckningen: inline-anslutningskontakt
- Avisoleringslängd: 8 mm
- Överföringshastighet 500 kb/s.
- Maximal effektförlust vid nominellt förhållande 1,2 W.
- SKYDDSKLASS I (IEC 61140, EN 61140, VDE 0140-1)
- Antal gränssnitt 2
- Lufttryck (drift): 80 kPa … 160 kPa (upp till 2000 m üNN)
- Leveransomfattning: Inklusive inline-kontakt och textfält
- Försörjningsspänning 108 V AC ... 135 V AC
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 75 %... 85 % (en liten kortvarig kondensbildning får ibland förekomma på ytterhöljet)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: 0,25 A
- Ledaranslutning: Ledaranslutning
- Ingångsspänning: 120 V/AC.
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Antal kanaler: 1
- Utnämnande ingång: Digitala ingångar
- Beskrivning av ingången: IEC 61131-2 typ 1
- Antal ingångar: 1
- Digital: Digital:
- Ingångsspänningsområde "0" -signal: 0 V AC ... 40 V AC
- Ingångsspänningsområde "1" -signal: 77 V AC ... 135 V AC
- Matning: Modulelektronik: Matning: Modulelektronik
- Matningsspänning 120 V/AC.
- inline lokalbus: inline lokalbus
- Modul: Modul
- ID-kod (dez): 190
- ID-kod (hex): BE
- Longitud (hex) hex. C2
- Längd (dec): 194
- Processdatakanal: 2 bitar
- Adressutrymme 2 bit
- Utadressutrymme 0 Byte
- Registerlängd: 2 bitars
- Behov av parameterdata: 1 byte
- Behov av konfigurationsdata: 4 byte
- NOMINELL INGÅNGSSPÄNNING UIN 120 V AC
- Nominell ingångsström vid UIN: 8,1 mA (vid nominell spänning)
- Sensorström per kanal: Max. 500 mA
- Potential: Matning med logik (UL): Potential: Matning med logik (UL)
- Potential: Försörjning av kringutrustning: Potential: Försörjning av kringutrustning
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Provningsspänning: 5 V-matning inkommande fjärrbuss / 7,5 V-matning (busslogik): 500 V AC, 50 Hz, 1 min.
- Provningsspänning: 5 V-matning för fjärrbuss / 7,5 V-matning (busslogik): 500 V AC, 50 Hz, 1 min.
- Provningsspänning 7,5 V -matning (busslogik) / kringutrustning: 2500 V AC, 50 Hz, 1 min.
- Provspänning: Stycktest 1200 V AC, 50 Hz, 1 min.
- inline-anslutningskontakt: inline-anslutningskontakt
- Typ av produkt
Digital modul
- Typ
IB IL 120 DI 1-PAC
- Antal digitala ingångar max.
1
- Antal ingångar max.
1
- Antal ingångar
1 x
- Driftspänning
120 V/AC
7.5 V/DC
- Höjd
119.8 mm
- Längd
71.5 mm
- Bredd
12.2 mm
IP20
- Mått.
(L x B x H) 71.5 x 12.2 x 119.8 mm
- Anslutningsteknik
3-wire
- Anslutningstyp
Spänningsfjäder- anslutning
- Max. strömförbrukning
0.25 A
- Tillverkarnr.
2861917
- Utförande
modulär
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-25 °C
- Logisk spänning UL
7.5 V/DC
- Djup
70.430346 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digital modul 120 V/AC, 7.5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digital modul 120 V/AC, 7.5 V/DC
Beskrivning
inline, digital ingångsklämma, digitala ingångar: 1, 120 V AC, anslutningsteknik: 3 ledare, överföringshastighet i lokalbussen: 500 kbit/s, kapslingsklass IP20, inklusive inline-kontakt och etikettfält
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
