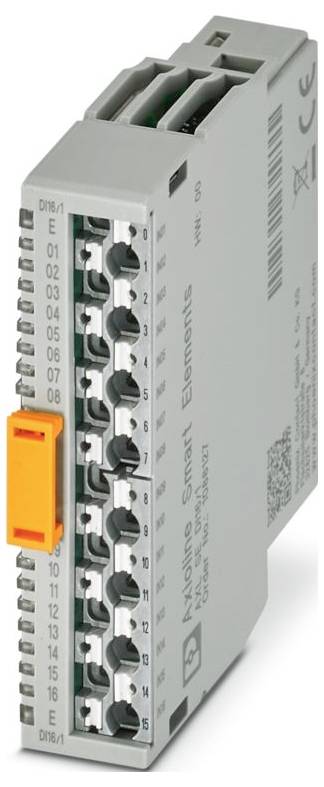

Phoenix Contact AXL SE DI16/1 1088127 Digital modul 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans tis. 19 jan. 2027

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Axioline smart Elements
konstruktion: Modulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,25 mm²... 1,5 mm²
Ledararea styv: 0,25 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 14,9 mm
Höjd: 62,2 mm
Djup: 62 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Monteringssätt: Insticksmontering ( smart element-kortplats)
Isolationsegenskaper: Isoleringsegenskaper
ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Uppförd på förteckningen: 15 mars 2014
Avisoleringslängd: 8 mm
Monteringsposition: Se system där du använder Smart smart element.
Överföringshastighet: Se system där du använder smart element smart-enheten.
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
Maximal effektförlust vid nominellt förhållande 1,4 W.
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal gränssnitt: 1
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Min. 14 mA (utan ansluten kringutrustning)
Ledaranslutning: Ledaranslutning
Skyddskrets: Överspänningsskydd | se system, i vilket du använder smart element.;polvändningsskydd | skyddsdiod mot omvänd polaritet
Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
Obs! För anslutningstyp: Observera information om ledarareder i användarhandboken "Axioline Smart Elements smart elements".
Utnämnande ingång: Digitala ingångar
Beskrivning av ingångs: EN 61131-2 typ 1 och 3
Antal ingångar 16
Digital: Digital:
Ingångsspänningsområde "0" -signal: -3 V DC... 5 V/DC
Ingångsspänningsområde "1" -signal: 11 V DC... 30 V DC
Ingångsfiltertid < 1 ms
Matningsspänning: 24 V DC (via Card-Edge-kontakt)
Modul: Modul
ID-kod (hex): None
Processdatakanal: 16 bitar
Adressutrymme 2 byte
Utadressutrymme 0 Byte
Behov av parameterdata: 1 byte
Behov av konfigurationsdata: 6 byte
NOMINELL INGÅNGSSPÄNNING UIN 24 V DC
Nominell ingångsström vid UIN: 2,4 mA
Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
smart element-gränssnitt: smart element-gränssnitt
Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
Starttid till driftberedskap < : 500 ms
Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
Provspänning: Försörjning logik / 24-V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
Provspänning: Försörjning logik/funktionsjord: 500 V AC, 50 Hz, 1 min.
Kringutrustning: Kringutrustning

Typ av produkt: Digital modul

Typ: AXL SE DI16/1

Antal digitala ingångar max.: 16

Antal ingångar max.: 16

Antal ingångar: 16 x

Driftspänning: 24 V/DC

Höjd: 62.2 mm

Längd: 62 mm

Bredd: 14.9 mm

: IP20

Mått.: (L x B x H) 62 x 14.9 x 62.2 mm

Anslutningsteknik: 1-wire

Anslutningstyp: Push-in-anslutning

Max. strömförbrukning: 17 mA

Tillverkarnr.: 1088127

Utförande: modulär

Montering (specifikationer): Stickmontering ( smart uttag)

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -25 °C

Djup: 62 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563353 Phoenix Contact AXL SE DI16/1 1088127 Digital modul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563353 Phoenix Contact AXL SE DI16/1 1088127 Digital modul 24 V/DC

Beskrivning

Axioline smart Elements, digitalutmatningsmodul, digitala ingångar: 16, 24 V DC, anslutningsteknik: 1-ledare, kapslingsklass IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
