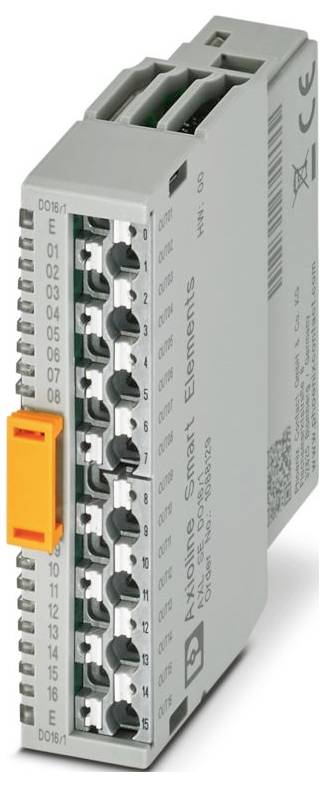

Phoenix Contact AXL SE DO16/1 1088129 Digital modul 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (1 032,00 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Axioline smart Elements
konstruktion: Modulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,25 mm²... 1,5 mm²
Ledararea styv: 0,25 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 14,9 mm
Höjd: 62,2 mm
Djup: 62 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Monteringssätt: Insticksmontering ( smart element-kortplats)
Isolationsegenskaper: Isoleringsegenskaper
ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Uppförd på förteckningen: 15 mars 2014
Avisoleringslängd: 8 mm
Monteringsposition: Se system där du använder Smart smart element.
Överföringshastighet: Se system där du använder smart element smart-enheten.
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
Maximal effektförlust vid nominellt förhållande 1,2 W.
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Utgångsspänning: 24 V
Antal gränssnitt: 1
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Min. 40 mA (utan ansluten kringutrustning)
Nominell utgångsspänning: 24 V DC
Ledaranslutning: Ledaranslutning
Skyddskrets: Överspänningsskydd | se system, i vilket du använder smart element.;polvändningsskydd | parallella dioder
Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
Obs! För anslutning: Observera information om ledarareorna i användarhandboken "Axioline Smart Elements smart elements".;vid låg och stor ström kan kopplingstemperaturen ligga upp till 45 K över omgivningstemperaturen. När du väljer ledningar kan de ligga inom den tillåtna drifttemperaturen enligt IEC eller UL.
Antal utgångar: 16
Utnämnande utgång: Digitala utgångar
Digital: Digital:
Matningsspänning: 24 V DC (via Card-Edge-kontakt)
Utgångsspänning när den är avstängd: Max. 1 V.
Begränsning induktiv frånkopplingsspänning: -32,8 V DC... -15 V DC
Modul: Modul
ID-kod (hex): None
Processdatakanal: 16 bitar
Adressutrymme 0 byte
Utadressutrymme 2 byte
Behov av parameterdata: 9 byte
Behov av konfigurationsdata: 6 byte
Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
Nominell belastning induktiv: 12 VA (1,2 H, 48 Ω, vid nominell spänning)
Nominell belastning lampor 12 W (vid nominell spänning)
Nominell belastning ohmsk 12 W (48 Ω, vid nominell spänning)
Återspänningstålighet mot korta impulser: Klarar av spänning upp till 0,5 A under 1 s.
Beteende vid induktiv överbelastning: Utgången kan förstöras
Avstängning vid överström: Min. 0,7 A.
Maximal utgångsström per modul: Max. 6 A (kontrollera att den maximalt tillåtna strömmen på 6 A inte överskrids!)
Belastning min 10 kΩ
Utgångsström i avstängt läge: Max. 300 µA
Kopplingsfrekvens: Max. 1200 per sekund (vid resistiv last, minst 50 mA belastningsström);max. 1 per sekund (vid induktiv nominell belastning);max. 16 per sekund (vid lampennbelastning)
Beteende vid överbelastning: Stängs av med automatisk återstart
Signalfördröjning: Max. 100 µs (vid tillkoppling);max. 100 µs (vid avstängning, vid minst 50 mA belastningsström)
Utgångsström vid massa i avstängt läge < : 1 mA
smart element-gränssnitt: smart element-gränssnitt
Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
Starttid till driftberedskap < : 500 ms
Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
Provspänning: Försörjning logik / 24-V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
Provspänning: Försörjning logik/funktionsjord: 500 V AC, 50 Hz, 1 min.
Kringutrustning: Kringutrustning

Typ av produkt: Digital modul

Typ: AXL SE DO16/1

Antal utgångar max.: 16

Antal utgångar: 16 x

Max. Utgångsström per kanal: 500 mA

Spänning utgångssignal: 24 V

Driftspänning: 24 V/DC

Höjd: 62.2 mm

Längd: 62 mm

Bredd: 14.9 mm

: IP20

Mått.: (L x B x H) 62 x 14.9 x 62.2 mm

Anslutningsteknik: 1-wire

Anslutningstyp: Push-in-anslutning

Max. strömförbrukning: 6 A

Tillverkarnr.: 1088129

Utförande: modulär

Montering (specifikationer): Stickmontering ( smart uttag)

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -25 °C

Djup: 62 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563374 Phoenix Contact AXL SE DO16/1 1088129 Digital modul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563374 Phoenix Contact AXL SE DO16/1 1088129 Digital modul 24 V/DC

Beskrivning

Axioline smart Elements, digitalutmatningsmodul, digitala utgångar: 16, 24 V DC, 500 mA, anslutningsteknik: 1-ledare, skyddsklass: IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
