Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC

EAN:
Fabrikatsnr.
Artikelnr.:

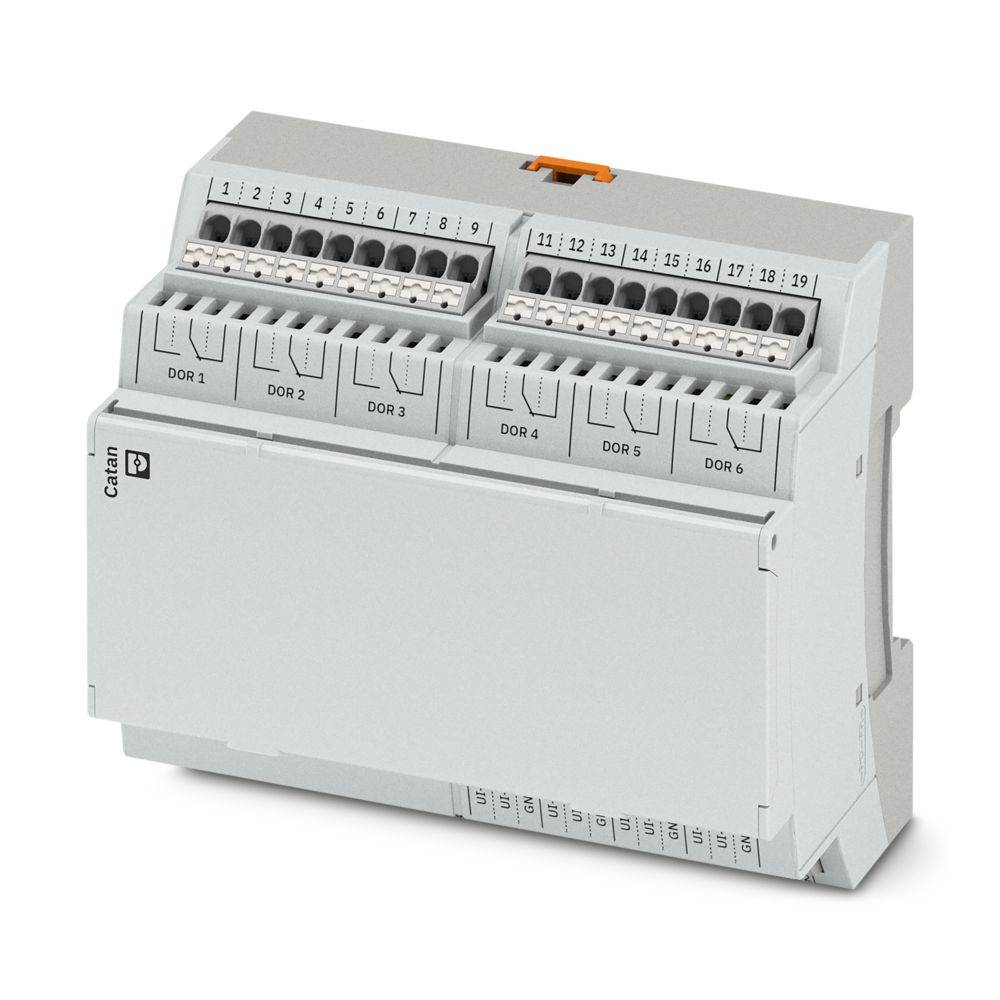

Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC-0
Liknande avbildning
Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC-0
Liknande avbildning
Phoenix Contact
Datablad (PDF)
Deutsch (Deutschland)
Snabb leverans fre. 2 okt.

1 Styck

Antal

Toal (5 272,00 kr / stycken)
5 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Tekniska specifikationer

  • Produktfamilj: Catan
  • Anslutningstyp: USB 2.0 Full Speed, uttag typ C.
  • Ledararea flexibel: 0,5 m²... 1,5 mm²
  • Ledararea styv: 0,2 mm²... 1,5 m² (ledaranslutning vid öppen klämplats);0,34 m² ... 1,5 m² (push-in-anslutning)
  • Ledararea AWG: 24... 16
  • Bredd: 89,7 mm
  • Höjd: 68 mm
  • Delningsenhet: 6 TE (bärskenhölje enligt din 43871)
  • Miljöförhållanden
  • Kapslingsklass: IP20
  • Temperaturintervall (drift): -5 °C ... 50 °C (upp till 3000 m üNN)
  • Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
  • Montering: Dragskenamontering (enligt din en 60715)
  • Isolationsegenskaper: Isoleringsegenskaper
  • ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
  • Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
  • Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
  • Utnämnande anslutning: Anslutningar 1 ... 19 (relä)
  • Avisoleringslängd 10 mm
  • Montering: Horisontellt
  • Längd: 107,6 mm
  • Överföringshastighet: Max. 12 Mbit/s.
  • Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
  • Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
  • Antal gränssnitt: 1
  • Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
  • Användningsområde: Inomhus
  • Överföringslängd: Max. 350 m (mellan två deltagare)
  • Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
  • Anslutningsteknik: Anslutningsteknik
  • Nominell area: 1,5 m²
  • Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
  • Obs! För användning: Endast för industriell användning
  • Strömförbrukning: Max. 250 mA;100 mA (utan extern belastning);150 mA (med display)
  • Skyddskrets: Överspänningsskydd
  • Brytspänning max. 250 V
  • Utnämnande: Försörjning
  • Lufttryck (lagring/transport): 58 kPa ... 106 kPa (upp till 4500 m vid havet)
  • Obs! För anslutning: Single Pair Ethernet (SPE) 10BASE-T1L, skärmad
  • Ingångsström: 2 mA
  • Ingångsfrekvens: Max. 20 Hz (signalen kommer att studsad)
  • Gränsström 16 A (resistiv last)
  • Livslängd mekanisk: 106 omslagscykler
  • Antal utgångar: 6 (växlare)
  • Bryteffekt: Max 4000 VA
  • Utnämnande ingång: Räknaringångar
  • Ingångssignal ström: 0 mA... 20 mA;4 mA... 20 mA
  • Beskrivning av mottagande: Öppen/sluten kontakt
  • Ingångssignal spänning: 0 V... 10 V
  • Ingångsspänningsområde "0" -signal: -3 V DC... 5 V DC (en öppen ingång ger alltid en 0-signal.)
  • Ingångsspänningsområde "1" -signal: 11 V DC... 30 V DC
  • Matningsspänning 24 V/DC.
  • Ingångsmotstånd spänningsingång > 5 MΩ
  • Upplösning (ström) 0,01 mA
  • Upplösning (spänning) 1 mV
  • NOMINELL INGÅNGSSPÄNNING UIN 24 V DC
  • Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
  • Installationsplats: Underfördelning;kopplingsskåp
  • Försörjning: Försörjning:
  • Tolerans, relativ: Max. 1 % (för motstånd > 200 Ω)
  • Tolerans, absolut: Max. 0,5 K (kabellängd max 30 m)
  • Upplösning 1 impuls
  • Mått utan påkopplad display: Mått utan påkopplad display
  • Mått med plug-in display: Mått med plug-in display
  • Utökningsbuss (Link-Bus): Utbyggningsbuss (Link-Bus)
  • Anslutning för Catan Control Panel: Anslutning för Catan Control Panel
  • Analog: Universalingång: Analog: Universalingång
  • Tolerans, absolut (mA): Max. 0,05 mA (mätningen kräver ett externt parallellmotstånd på 68 Ω.)
  • Tolerans, absolut (V): Max. 3 mV
  • Användbar sensortyp (RTD): Ni 1000;LG-ni 1000
  • Temperaturområde: -30 °C 150 °C ( NTC 10K);-15 °C ... 150 °C (NTC 20k)
  • Temperaturupplösning 0,1 K.
  • Användbar sensortyp (TC): NTC 10k;NTC 20k;NTC 10k Pre
  • Resistansområde: 0 Ω... 180 kΩ
  • Upplösning (resistans) 0,1 Ω
  • Digital: Universalingång: Digital: Universalingång
  • Obs ingång: Slå på kontakt mot jord.
  • Ingångsresistansområde > 15 kΩ
  • Räknare: Universalingång: Räknare: Universalingång
  • Relä: Relä
  • Provspänning: Utökningsbuss / logik: 500 V AC, 50 Hz, 1 min.
  • Provspänning: Logik/funktionsjord 500 V AC, 50 Hz, 1 min.
  • Provspänning: Reläkontakt / logik: 4 kV AC, 50 Hz, 1 min.
  • Provspänning: Reläkontakt/funktionsjord 4 kV AC, 50 Hz, 1 min.
  • Provspänning: Reläkontakt / reläkontakt (öppen kontakt): 1 kV, 50 Hz, 1 min.
  • Anslutningar 1 19 (relä): Anslutningar 1 ... 19 (relä)
  • Anslutningar 31 62 (spänningsförsörjning, link-Bus, universalingångar): Anslutningar 31... 62 (spänningsförsörjning, Link-Bus, universalingångar)
Typ av produkt

Relämodul

Typ

CATAN DOR6 UI8

Antal utgångar max.

6

Driftspänning

24 V/DC

Höjd

60.7 mm

Längd

107.6 mm

Bredd

89.7 mm

IP20

Mått.

(L x B x H) 107.6 x 89.7 x 60.7 mm

Anslutningstyp

Push-in-anslutning

Max. strömförbrukning

250 mA

Tillverkarnr.

1371364

Montering (specifikationer)

Skenmontering

Djup

60.7 mm

107.6 mm

91 mm

60.7 mm

FALSE

0

0

0-0 ms

DC

0

0

0

0

0

1

0

0

FALSE

DC

FALSE

None

Other

FALSE

None

None

TRUE

TRUE

FALSE

FALSE

IP20

0

0

FALSE

FALSE

FALSE

FALSE

FALSE

FALSE

None

-3-5 V

FALSE

FALSE

FALSE

FALSE

FALSE

None

UKCA

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ
Driftspänning
Tillverkarnr.
Antal utgångar max.

Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC
Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC

3583224


Denna artikel
CATAN DOR6 UI8
24 V/DC
1371364
6
Phoenix Contact AXL SE DOR2 W 230 1105562 Relämodul 24 V/DC
Phoenix Contact AXL SE DOR2 W 230 1105562 Relämodul 24 V/DC

3564154


AXL SE DOR2 W 230
24 V/DC
1105562
2
Phoenix Contact IOA REL 120V DI/1.0A/EX 2910157 Relämodul 120 V/AC
Phoenix Contact IOA REL 120V DI/1.0A/EX 2910157 Relämodul 120 V/AC

3580117


IOA REL 120V DI/1.0A/EX
120 V/AC
2910157
Phoenix Contact IOA REL 230V DO/BFI/NO/3.0A/EX 2910421 Relämodul 24 V/DC
Phoenix Contact IOA REL 230V DO/BFI/NO/3.0A/EX 2910421 Relämodul 24 V/DC

3580197


IOA REL 230V DO/BFI/NO/3.0A/EX
24 V/DC
2910421
1
Phoenix Contact IOA REL 230V DO/BFI/NC/3.0A/EX 2910422 Relämodul 24 V/DC
Phoenix Contact IOA REL 230V DO/BFI/NC/3.0A/EX 2910422 Relämodul 24 V/DC

3580200


IOA REL 230V DO/BFI/NC/3.0A/EX
24 V/DC
2910422
Phoenix Contact IOA REL 230V DI/1.0A/EX 2910423 Relämodul 230 V/AC
Phoenix Contact IOA REL 230V DI/1.0A/EX 2910423 Relämodul 230 V/AC

3580203


IOA REL 230V DI/1.0A/EX
230 V/AC
2910423
Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relämodul 24 V/DC
Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relämodul 24 V/DC

3580318


IOA REL 24V DO/BFI/3.0A/EX
24 V/DC
2910153
1
Phoenix Contact IOA REL 120V DO/BFI/3.0A/EX 2910154 Relämodul 24 V/DC
Phoenix Contact IOA REL 120V DO/BFI/3.0A/EX 2910154 Relämodul 24 V/DC

3580321


IOA REL 120V DO/BFI/3.0A/EX
24 V/DC
2910154
1
Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relämodul 24 V/DC
Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relämodul 24 V/DC

3580325


IOA REL 24V DI/BFI/1.0A/EX
24 V/DC
2910155

Dokument & nedladdningar

Datablad

Deutsch (Deutschland)

Datablad 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relämodul 24 V/DC

Beskrivning

Catan, analoga strömingångar:, 0 mA... 20 mA, 4 mA... 20 mA, analoga temperaturingångar: , Analoga temperaturingångar: , Kapslingsklass IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Catan, analoga strömingångar:, 0 mA... 20 mA, 4 mA... 20 mA, analoga temperaturingångar: , Analoga temperaturingångar: , Kapslingsklass IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
