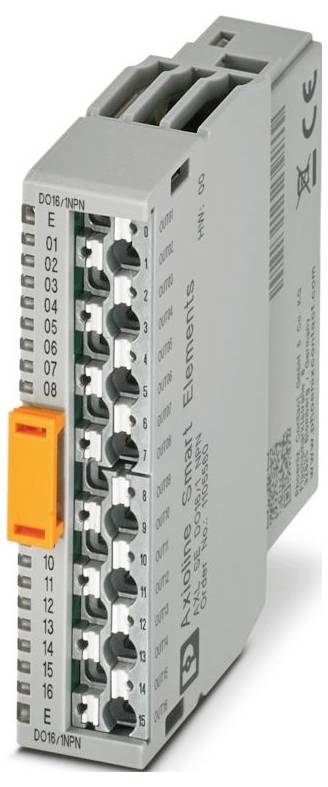

Phoenix Contact AXL SE DO16/1 NPN 1105560 Digital modul 24 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (1 490,00 kr / stycken)
1 490,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline smart Elements
- konstruktion: Modulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,25 mm²... 1,5 mm²
- Ledararea styv: 0,25 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 14,9 mm
- Höjd: 62,2 mm
- Djup: 62 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 60 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Monteringssätt: Insticksmontering ( smart element-kortplats)
- Isolationsegenskaper: Isoleringsegenskaper
- ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
- Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Uppförd på förteckningen: 15 mars 2014
- Avisoleringslängd: 8 mm
- Monteringsposition: Se system där du använder Smart smart element.
- Överföringshastighet: Se system där du använder smart element smart-enheten.
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
- Maximal effektförlust vid nominellt förhållande 1,85 W.
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Utgångsspänning: 24 V
- Antal gränssnitt: 1
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: Min. 14 mA (utan ansluten kringutrustning)
- Nominell utgångsspänning: 24 V DC
- Ledaranslutning: Ledaranslutning
- Skyddskrets: Överspänningsskydd | se system, i vilket du använder smart element.;polvändningsskydd | parallella dioder
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Obs! För anslutning: Observera information om ledarareorna i användarhandboken "Axioline Smart Elements smart elements".;vid låg och stor ström kan kopplingstemperaturen ligga upp till 31 K över omgivningstemperaturen. När du väljer ledningar kan de ligga inom den tillåtna drifttemperaturen enligt IEC eller UL.
- Antal utgångar 16 (NPN)
- Utnämnande utgång: Digitala utgångar
- Digital: Digital:
- Matningsspänning: 24 V DC (via Card-Edge-kontakt)
- Utgångsspänning när den är avstängd: Min. 23 V (FÖR UP = 24 V DC)
- Begränsning induktiv frånkopplingsspänning 30 V DC... 55 V DC
- Modul: Modul
- ID-kod (hex): None
- Processdatakanal: 16 bitar
- Adressutrymme 0 byte
- Utadressutrymme 2 byte
- Behov av parameterdata: 9 byte
- Behov av konfigurationsdata: 6 byte
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
- Nominell belastning induktiv: 12 VA (1,2 H, 48 Ω, vid nominell spänning)
- Nominell belastning lampor 12 W (vid nominell spänning)
- Nominell belastning ohmsk 12 W (48 Ω, vid nominell spänning)
- Återspänningstålighet mot korta impulser: Klarar av spänning upp till 0,5 A under 1 s.
- Beteende vid induktiv överbelastning: Utgången kan förstöras
- Avstängning vid överström: Min. 0,7 A.
- Maximal utgångsström per modul: Max. 6 A (kontrollera att den maximalt tillåtna strömmen på 6 A inte överskrids!)
- Belastning min 10 kΩ
- Utgångsström i avstängt läge: Max. 100 µA
- Kopplingsfrekvens: Max. 1200 per sekund (vid resistiv last, minst 50 mA belastningsström);max. 1 per sekund (vid induktiv nominell belastning);max. 16 per sekund (vid lampennbelastning)
- Beteende vid överbelastning: Stängs av med automatisk återstart
- Signalfördröjning: Max. 100 µs (vid tillkoppling);max. 100 µs (vid avstängning, vid minst 50 mA belastningsström)
- smart element-gränssnitt: smart element-gränssnitt
- Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
- Starttid till driftberedskap < : 500 ms
- Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
- Provspänning: Försörjning logik / 24-V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
- Provspänning: Försörjning logik/funktionsjord: 500 V AC, 50 Hz, 1 min.
- Kringutrustning: Kringutrustning
- Typ av produkt
Digital modul
- Typ
AXL SE DO16/1 NPN
- Antal utgångar max.
16
- Antal ingångar
0 x
- Antal utgångar
16 x
- Ström utgångssignal
500 mA
- Max. Utgångsström per kanal
500 mA
- Spänning utgångssignal
24 V
- Driftspänning
24 V/DC
- Höjd
62.2 mm
- Längd
62 mm
- Bredd
14.9 mm
IP20
- Mått.
(L x B x H) 62 x 14.9 x 62.2 mm
- Anslutningsteknik
1-wire
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
6 A
- Tillverkarnr.
1105560
- Utförande
modulär
- Montering (specifikationer)
Stickmontering ( smart uttag)
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-25 °C
- Antal transistorutgångar max.
16
- Djup
62 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digital modul 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digital modul 24 V/DC
Beskrivning
Axioline smart Elements, digitalutmatningsmodul, digitala utgångar: 16 (NPN), 24 V DC, 500 mA, anslutningsteknik: 1-ledare, skyddsklass: IP20
