Automation & pneumatikAutomatiseringPLCphoenix contactPhoenix Contact - I/O-modul

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

En grå DIN-skena-modulär automationsenhet med anslutningsklämmor och en separat kontaktadapter, sedd från sidan.

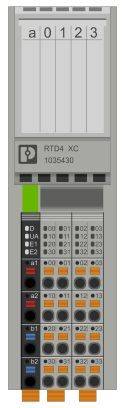

Automatiseringsmodul med flera numrerade anslutningar för temperaturavkänning. Modell 'RTD4 XC 1005430'.

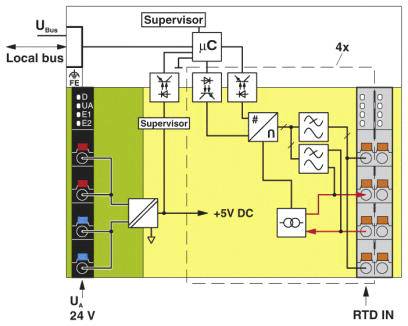

Diagram över ett övervakningssystem: visar mikrocontroller, lokal bussanslutning och 24V till 5V DC-omvandling.

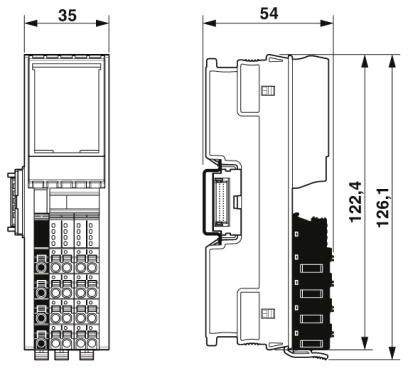

Teknisk ritning av en elektronisk enhet med dimensioner. Vänster: Bredd 35 mm. Höger: Bredd 54 mm, höjd 126,1 - 126,4 mm.

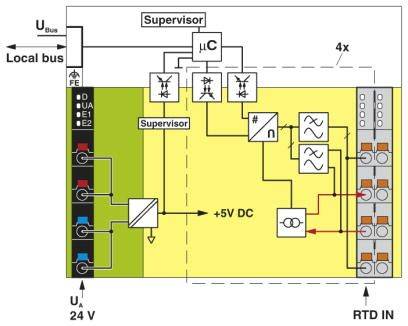

Blockdiagram för en elektronisk styrenhet med supervisor, mikrocontroller, busskopplingar och spänningsindikator (24V DC).
Diagram över en elektrisk krets för temperaturmätning med ett resistanstemperaturmätningsinstrument (RTD), visar anslutningsplacering och anslutningspunkter.

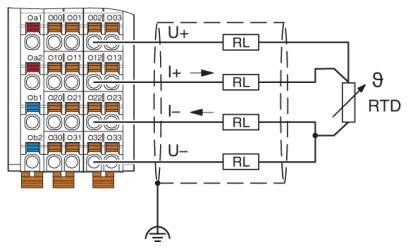

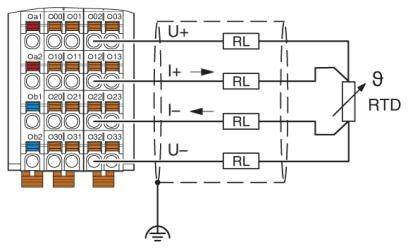

Kopplingsschema för en RTD-sensor: Visar anslutningar för U+, I+, I-, U-, anslutning till resistansledning (RL) och jordningspunkt.

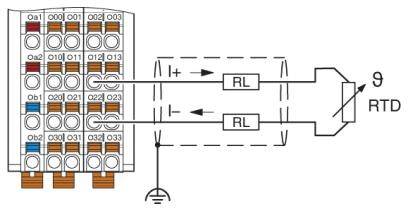

Kopplingsschema för en RTD-givare: Visar anslutningsklämmor med markeringar och symboler för strömflöden och jordning.

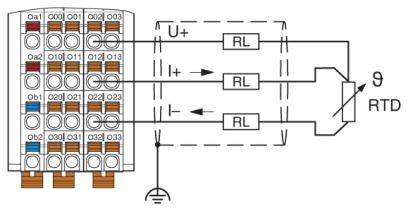

Kopplingsschema för en RTD-sensor: Visar anslutningar med U+, I+, I- och motstånd (RL). RTD markerad med 9. Jordanslutning nedtill.
1/9
Liknande avbildning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
Antal
Toal (5 490,00 kr / stycken)
5 490,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Beskrivning av ingången: Ingångar för resistiva temperatursensorer
  • Antal ingångar:4 (för resistiva temperatursensorer)
  • Skyddskrets: Överspänningsskydd matningsspänning elektronisk (35 V, 0,5 s)
  • Ingångsfiltertid 40 ms
  • Färg: Trafigrå A RAL 7042
  • Nettovikt: 144 g
  • SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
  • Montering: Valfri (ingen temperatur-nedstämpling)
  • Avisoleringslängd 8 mm
  • Ledararea styv min: 0,2 mm²
  • Ledararea styv max. 1,5 mm²
  • Ledararea flexibel min. 0,2 mm
  • Ledararea flexibel max. 1,5 mm²
  • Ledararea AWG min: 24
  • Ledararea AWG max. 16
  • Överföringshastighet 100 Mbit/s.
  • Effektförbrukning: max. 700 mW.
  • Upplösning A/D-omvandlare 24 bitar
Typ av produkt

I/O-modul

Typ

AXL F RTD4 XC 1H

Antal analoga ingångar max.

4

Antal ingångar max.

4

Driftspänning (min.)

19.2 V/DC

Driftspänning

19.2 - 30 V/DC

Driftspänning max.

30 V/DC

Driftspänning

5 V/DC

Höjd

126.1 mm

Längd

54 mm

Bredd

35 mm

IP20

Mått.

(L x B x H) 54 x 35 x 126.1 mm

Anslutningsteknik

2-, 3-, 4- ledare

Anslutningstyp

Push-in-anslutning

Max. strömförbrukning

140 mA

Tillverkarnr.

1035430

Montering (specifikationer)

Skena

Max. omgivningstemperatur

+60 °C

Min. omgivningstemperatur

-25 °C

Logisk spänning UL

5 V/DC

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Beskrivning

Axioline F XC, temperaturregistreringsmodul, analoga ingångar: 4 (för resistiva temperatursensorer), anslutningsteknik: 2-, 3-, 4-ledare (skärmad), överföringshastighet i lokalbus: 100 Mbit/s, Extreme Conditions-variant, skyddsklass: IP20, inklusive buckelmodul och Axioline F-kontakter

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
