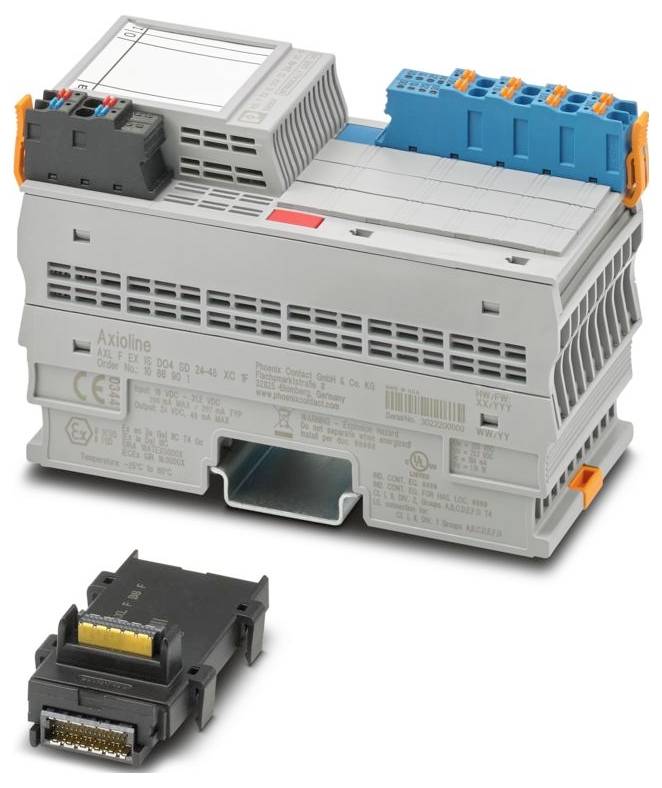

Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digital modul 24 V/DC, 5 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (8 390,00 kr / stycken)
8 390,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline F
- Konstruktion: Blockmodulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 53,6 mm
- Höjd: 129,9 mm
- Djup: 77,1 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 60 °C (standard); -40 °C... 70 °C (utökad, se kapitlet "väl testad: Användning under extrema förhållanden" i databladet.)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
- Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Utseende anslutning: Axialoline F-kontakt
- Avisoleringslängd: 8 mm
- Montering: Valfri (ingen temperatur-nedstämpling)
- ATEX ATEX
- IECEx: IECEx
- Överföringshastighet 100 Mbit/s.
- Märkning: Ex ec [ia GA] IIC T4 GC;[ex ia da] IIIC
- UL, USA / Kanada: IND. kont. EQ (E238705) alltså Listed
- IND. kont. EQ for haz. loc. E196811
- Install i: Klass i, div. 2, GROUPS A, B, C, D T4
- intrinsically safe outputs for: Klass i, groups A, B, C, D | klass II, groups E, F, G | klass III | [ex ia] Haz loc
- Klass i, zon 2, AEx ec [ia GA] IIC T4 GC
- [AEX ia da] IIIC
- Ex ec [ia GA] IIC T4 GC
- [Ex ia da] IIIC
- Maximal effektförlust vid nominellt förhållande 6,44 W.
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Utgångsspänning: 24 V
- Antal gränssnitt 2
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
- Leveransomfattning: Inklusive busockelmodul och axioline F-kontakter
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Certifikat: E196811
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: max. 420 mA
- Nominell utgångsspänning 24 V.
- Ledaranslutning: Ledaranslutning
- Skyddskrets: Överspänningsskydd | elektronisk (35 V, 0,5 s);polvändningsskydd | skyddsdiod mot omvänd polaritet;Transientskydd | suppressordiod
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Obs! För anslutningstyp: Observera uppgifterna om ledararemått i användarhandboken "Axioline F: System och installation".
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Speciella egenskaper: Magnetstyrning; Extreme Conditions-variant;egensäker
- CCCex: Användning i explosionsfarliga områden är inte tillåtet i Kina.
- Säkerhetsdata: Säkerhetsdata
- Max. Utgångsspänning Uo: 27,3 V.
- Max. Utgångsström IO 99 mA
- Max. Uteffekt Po 676 mW
- Säkerhetsteknisk maximalspänning UM 250 V.
- Ex-data: Ex-data.
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Antal utgångar: 4
- Utnämnande utgång: Digitala utgångar
- Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
- Digital: Digital:
- Matningsspänning 24 V/DC.
- UL ex, USA / Kanada: UL ex, USA / Kanada
- Modul: Modul
- Adressutrymme 0 byte
- Utadressutrymme 1 byte
- Behov av parameterdata: 5 byte
- Behov av konfigurationsdata: 6 byte
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- Axiol F-Lokalbus: Axioline F-Lokalbus
- Potential: Försörjning av axioline F-Lokalbbussarna (UBus): Potential: Försörjning av Axiol F-Lokalbbus (UBUS).
- Provningsspänning: 5 V-matning av lokalbus (UBUS) / 24 V-försörjning (kringutrustning): 500 V AC, 60 Hz, 1 min.
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / funktionsjord: 500 V AC , 60 Hz, 1 min.
- Axioline F-kontakt: Axialoline F-kontakt
- Maximal utgångsström per kanal: 48 mA
- Potential: Inmatning för digitala utmatningsmoduler (UO): Potential: Inmatning för digitala utmatningsmoduler (UO)
- A, B / IIC: Max. yttre induktans Lo / max yttre kapacitet Co: 1,189 MH / 0,088 µF
- C/IIB, IIIC: Max. yttre induktans Lo / max yttre kapacitet Co: 12,9 MH / 0,683 µF
- D/IIa, E, F, G, klass III: Max. yttre induktans Lo/max yttre kapacitet Co: 27,41 MH/2,28 µF
- Provningsspänning: 5 V-matning av lokbussarna (U buss) / digitala utgångar: 1500 V AC , 60 Hz, 1 min.
- Provspänning: 24 V-försörjning (kringutrustning) / digitala utgångar: 1500 V AC, 60 Hz, 1 min.
- Provspänning: Digitala utgångar/ funktionsjordning: 500 V AC, 60 Hz, 1 min.
- Typ av produkt
Digital modul
- Typ
AXL F EX IS DO4 SD 24-48 XC 1F
- Antal utgångar max.
4
- Ström utgångssignal
99 mA
- Max. Utgångsström per kanal
48 mA
- Spänning utgångssignal
24 V
- Driftspänning
24 V/DC
5 V/DC
- Höjd
129.9 mm
- Längd
77.1 mm
- Bredd
53.6 mm
IP20
- Mått.
(L x B x H) 77.1 x 53.6 x 129.9 mm
- Anslutningsteknik
2-ledare
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
420 mA
- Tillverkarnr.
1086901
- Utförande
blockmodulerad
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
70 °C
- Min. omgivningstemperatur
-40 °C
- Logisk spänning UL
5 V/DC
- Djup
75.948224 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digital modul 24 V/DC, 5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digital modul 24 V/DC, 5 V/DC
Beskrivning
Axioline F, digitalutmatningsmodul, digitala utgångar: 4, 24 V, anslutningsteknik: 2 ledare, Magnetstyrning, Extreme Conditions-variant, egensäker, överföringshastighet i lokalbus: 100 Mbit/s, skyddsklass: IP20, inklusive bubockelmodul och axialoline F-kontakter
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
