Name: Phoenix Contact AXL F AI8 W 1F 2702525 I/O-modul
Brand: Phoenix Contact
SKU: 2136865
Availability: BackOrder

Modulärt elektriskt anslutningsmodul med flera orange och svarta klämmor, bredvid en svart adapterkontakt.

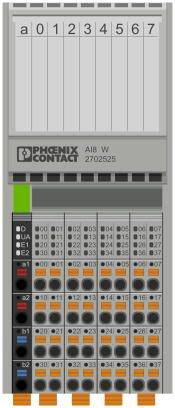

Bild av en Phoenix Contact-modul AI8 W 2702525 med åtta numrerade anslutningar och LED-statusindikator för signalkontroll

Schematisk illustration av en elektronisk krets med anslutningar till flera komponenter och en strömkälla på 24V.

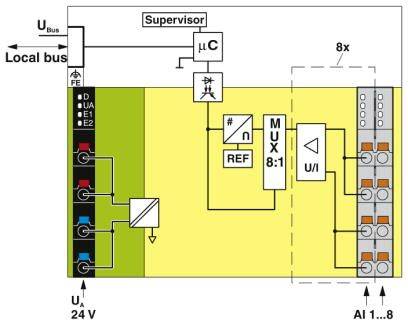

Diagram över en elektronisk krets för signalbehandling med blockelement: Supervisor, multiplexer, förstärkare och gränssnittsmoduler.

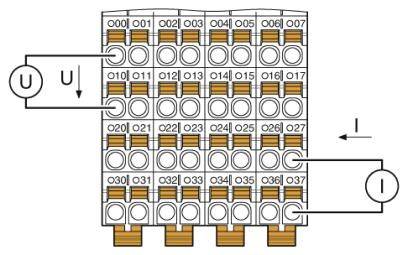

'Blockklämmsdiagram med märkta klämmor för spänning (U) och ström (I), visar arrangemang och elektriska anslutningspunkter.'

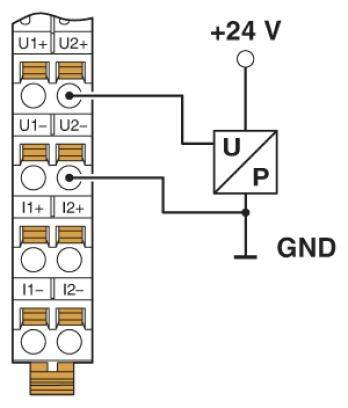

Diagram över en elektrisk krets: Till vänster en terminalblock med sex anslutningar. Till höger: Spänning (U) och effekt (P) vid +24 V och GND.

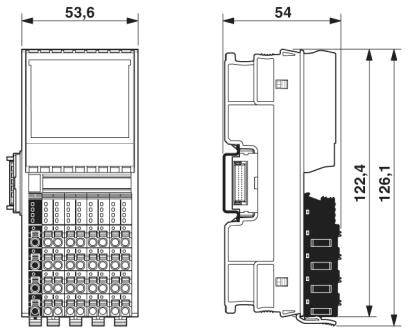

'Teckning av en elektronisk modul med dimensioner: bredd 53,6 mm jämfört med 54 mm och höjd 122,4 mm till 126,1 mm.'

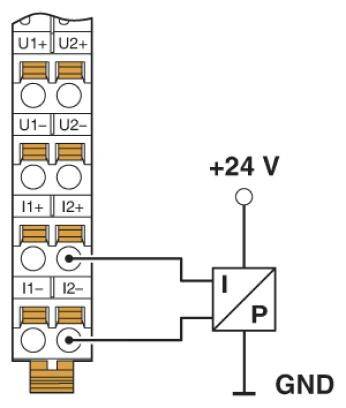

Schema för en elektrisk anslutningskläm med 24 V spänning och jord ('GND'). Anslutningar märkta som 'U1-', 'U2+', 'I1+', 'I2-' etc.

1/8

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (8 590,00 kr / stycken)

8 590,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: I/O-modul

Typ: AXL F AI8 W 1F

Antal analoga ingångar max.: 8

Anslutningsteknik: 2-ledare

Tillverkarnr.: 2702525

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2136865 Phoenix Contact AXL F AI8 W 1F 2702525 I/O-modul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136865 Phoenix Contact AXL F AI8 W 1F 2702525 I/O-modul

Beskrivning

Axioline F, analog utmatningsmodul, analoga ingångar: 8, 0 V... 5 V, -5 V 5 V, 0 V ... 10 V, -10 V... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, anslutningsteknik: 2-ledare, överföringshastighet i lokalbus: 100 Mbit/s, för SAFE AI-program med servicefri kontinuerlig drift, skyddsklass: IP20, inklusive bussmodul och axialoline F-kontakter

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
