GW Instek Digitalt oscilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 st

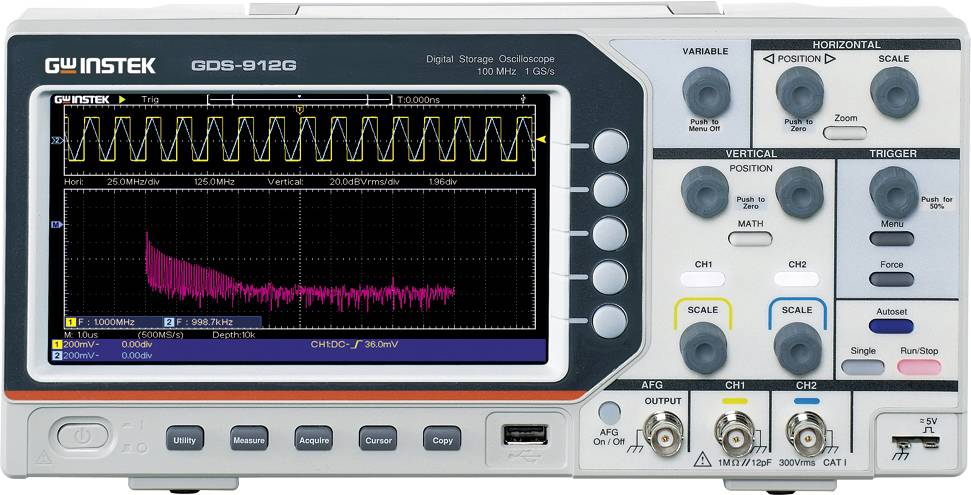

Bilden visar frontpanelen på en digital lagringoscilloskop som visar en vågform på skärmen, med synliga kontrolknappar och rattar.

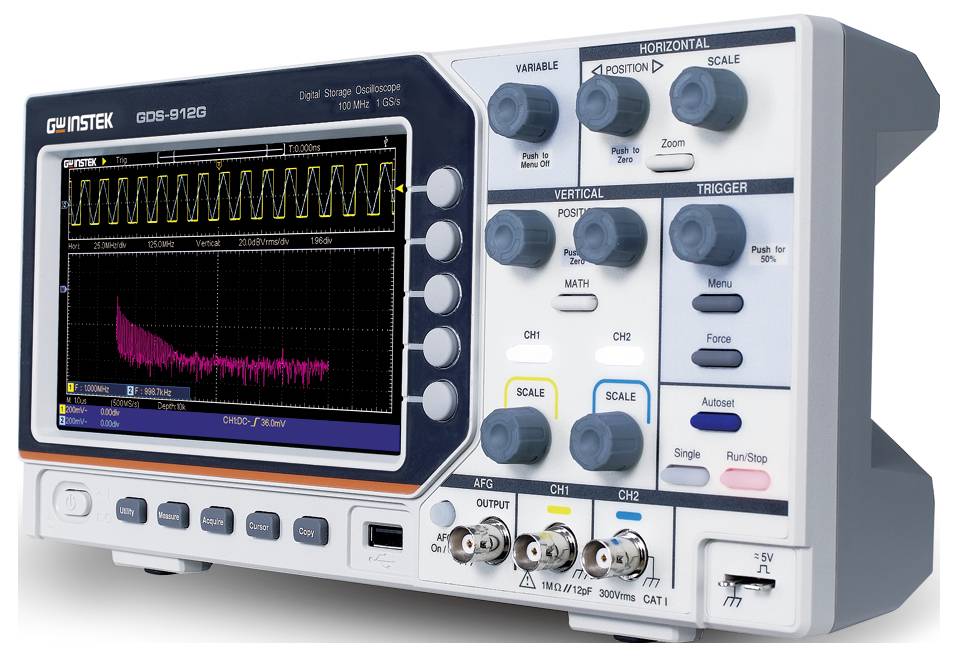

En digital lagringscilloskop som visar vågformer på sin skärm, med flera kontrolvred synliga för justering av inställningar.

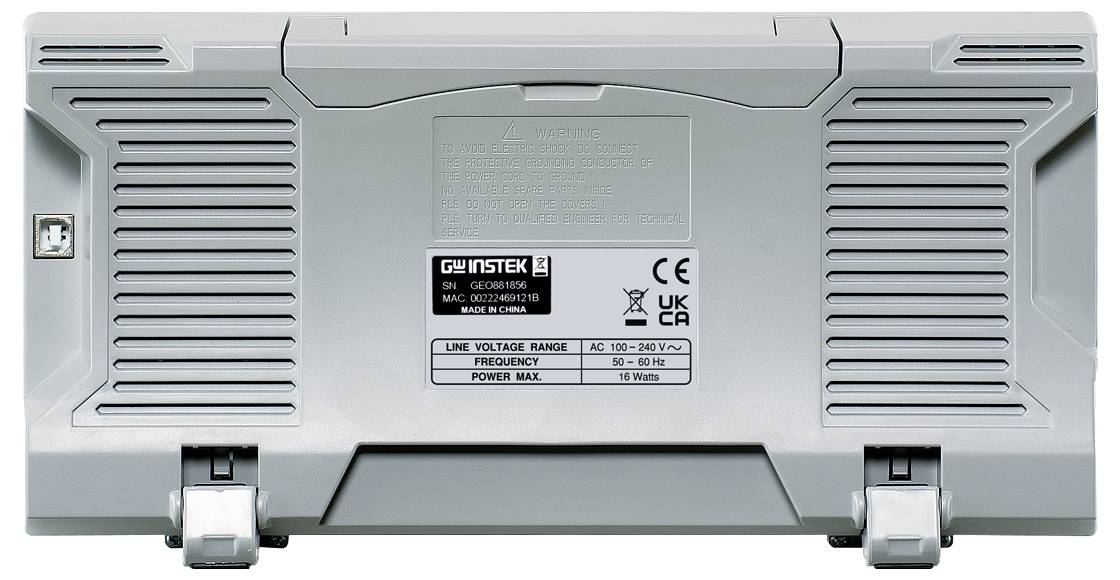

Bilden visar baksidan av en grå GWINSTEK-enhet med etiketter för modell, spänning (AC 100-240 V~, 50-60 Hz) och maximal effekt (15 W).
1/3
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 9 nov.
2 Styck
Toal (4 290,00 kr / stycken)
4 290,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 2 Styck kvar på lager
Endast tillgängligt för företagskunder
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

GW Intek GDS-912G 100 MHz 2-kanals digitalt oscilloskop

  • Bandbredd: 100 MHz
  • Avsökningshastighet 1 GS/s.
  • Kanaler: 2 kanaler
  • Stigtid: Högst 3,5 ns
  • Bandbreddsbegränsning 20 MHz
  • Vertikal upplösning (A/D) 8 bitar
  • Max. Ingångsspänning: Högst 300 Vrms
  • Tidsbasområde (s/div): 2 ns/div upp till 1000 s/div
  • Minnesdjup 20 MB
  • Display-typ 7-tums LCD (800 x 480)
  • Kommunikationsanslutning USB 2.0 Host/enhet
  • Vågformsgenerator 25 MHz
  • Standardvågform: Sinusvåg, fyrkantsvåg, rampvåg, pulsvåg, arbiträraxel
  • OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tekniska specifikationer

  • Inbyggd arbitrary funktionsgenerator (AFG) 25 MHz
  • AFG standardvågformer: Sinusvåg, fyrkantsvåg, ramvåg, pulsvåg, valfri axel (arbitrary Wave)
  • Automatiska mätningar: Stöder 30 automatiska vågformsparametrar (inkl. area, +PulseCount, -PulseCount)
  • Räknare: 6-siffrig mycket exakt frekvensräknare
  • FFT-funktion: 2048 punkter FFT-display med 6 olika fönsterfunktioner (hammaring, rektangulär, Blackman, Hanning, Kaiser, av får eller lamm
  • Trigger-lägen: Automatisk, normal, enkel (enkel), alt-trigger-läge
  • Tillbehör (standard): Nätkabel, BNC-kabel (endast GDS-912G), USB-kabel, 2 mäthuvuden (100 MHz, omkopplingsbar 10:1/1:1).
Typ av produkt

Digitalt oscilloskop

Bandbredd

100 MHz

Samplingsfrekvens / kanal

1 GSa/s

Visning

TFT LCD (färgdisplay)

Upplösning

8 Bit

Bildskärmsformat

7 tum

Oscilloskop - specifikationer

Funktionsgenerator

Tidsbas

2 ns/div upp till 1000 s/div

Antal analoga ingångar max.

2

(ej certifierad kalibrering)

Vertikalavböjning

2 mV/div till 5 V/div

Ingångsimpedans

1 MΩ

Ingångskoppling

AC, DC, GND

Ingångsspänning

300 V

Mått.

(L x B x H) 70 x 301 x 152 mm

Vikt

1.1 kg

Display

800 x 480 pixel

Bredd

301 mm

Höjd

152 mm

Längd

70 mm

Gränssnitt

USB

Minnesdjup / kanal

20 Mpts

Typ

03LLDS912G0S

Dokument & nedladdningar

Datablad

Datablad 3499688 GW Instek Digitalt oscilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3499688 GW Instek Digitalt oscilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 st

Beskrivning

Ingår i leveransen

  • 1 nätkabel
  • 1x BNC-kabel
  • 1 x USB-kabel
  • 2 x omkopplingsbara passiva 100-MHz-sonder
