akYtec PR205.24.1.2 156316 PLC-styrrelä 24 V/DC

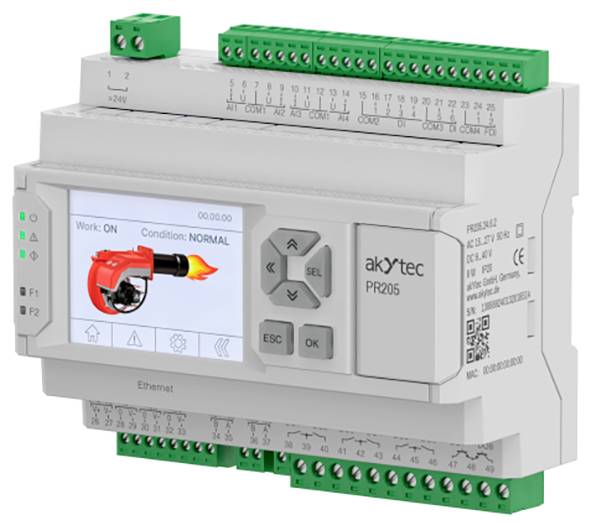

Programmerbar logikstyrning (PLC) från akYtec, modell PR200, som visar status "Arbete: PÅ" och tillstånd "NORMAL" på displayskärmen.

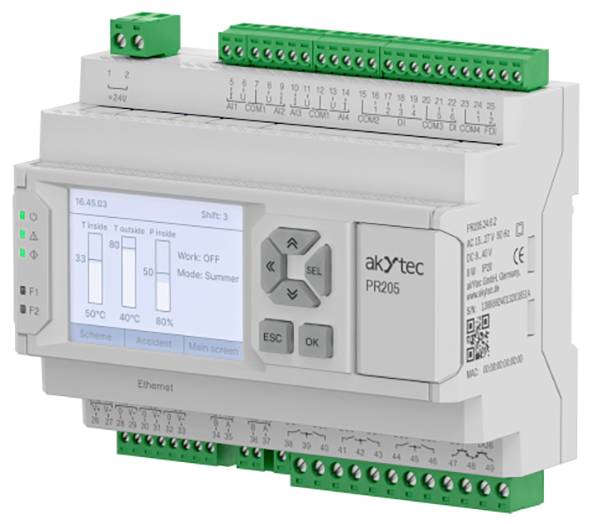

PR200-seriens kontrollenhet visar gränssnitt med temperaturinställningar, driftslägen och anslutningsterminaler för industriell användning.

1/2

Leverans ons. 30 sep.

Antal

Styck

Toal (3 832,00 kr / stycken)

3 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Styrsystem

HMI: Grafikdisplay och knappar
Grafisk färgbildskärm, 2,4 " diagonal, 320 ×240
6 mekaniska knappar, kan anpassas av användaren
5 LED:er: 3 service-LED:er, 2 användarLED:er
Optimal kombination av in- och utgångar
4 ANALOGA ingångar: Pt1000, NTC/PTC, 4...20 mA/ 0...10 V, diskret läge
3 universella analoga utgångar: 4...20 mA/0...10 V.
6 digitala ingångar (strömförsörjning 24 V)
2 snabba digitala ingångar upp till 100 kHz
8 digitala utgångar (E/M-relä och transistorbrytare)
Kommunikationsfunktioner
Ethernet-gränssnitt, Master/Slave-läge, Modbus TCP:
Direkt åtkomst till din akYtec-Cloud-tjänst
Anslutning till en dator för programkonfiguration och inspelning
Konfiguration i akYtec ToolPro
Processvisualisering med kontrollpanel och SCADA
Utökning av E/A med akYtec MX210-moduler
Upp till 2 RS-485-gränssnitt, Master/Slave-läge, Modbus RTU/ASCII:
Integrering i SCADA-system
Processvisualisering med kontrollpanel
Utökning av in-/utgångar genom akYtec MX110-moduler
Styrning av externa enheter: Frekvensomriktare, sensorer osv.
Anslutning till dator för konfigurering och programupptagning
Kompakt modulärt hölje med en bredd på 7 moduler
Löstagbara klämblock för en enkel installation
Snabbt batteribyte
drift
2 strömförsörjningsinställningar: ~/=24 V.
Utökning av in-/utgångskanaler med PRM-moduler
Drift i ouppvärmda utrymmen: -20...+55 ºС
Konfiguration och programminne via USB, Ethernet

Tekniska specifikationer

Min./max. Driftspänning 20 VDC
Max. Driftspänning 36 VDC
Driftspänning: 24 V DC
Display: YES
Produkttyp: plc kontroller
Antal reläutgångar (max.) 8
Höjd: 58 mm
Längd: 123 mm
Bredd: 108 mm
IP-skyddsklass: IP20
Tillverkarens artikelnummer: 156316
Mått 123 x 108 x 58 mm (L x W x H)
Realtidsklocka: YES
Gränssnitt: 1 x Ethernet, 2 x RS485
Antal digitala ingångar (max.) 6
Antal snabba digitala ingångar (max.) 2
Antal analoga ingångar (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm etc.): 4
Stöder protokoll: Modbus TCP/RTU/ASCII (Master/slave)
Klocka: Realtidsklocka
Programminne: ROM 224 kB / retail på 60 kB
Modeltyp PR205.24.1.2
Antal utbyggnadsmoduler: 2
Anslutningstyp: Din rail (switchboard / distribution box)
Max. omgivande temperatur +55 °C
Min./max. Omgivningstemperatur -20 °C.
Antal analoga utgångar (max.) (4...20 mA/0...10 V): 3

Typ av produkt: PLC-styrrelä

Antal analoga ingångar max.: 4

Antal analoga utgångar max.: 3

Antal digitala ingångar max.: 6

Antal reläutgångar max.: 8

Stöd för protokoll: Modbus TCP/RTU/ASCII (Master/slave)

Driftspänning (min.): 20 V/DC

Driftspänning: 20 - 36 V/DC

Driftspänning max.: 36 V/DC

Driftspänning: 24 V/DC

: IP20

Typ: PR205.24.1.2

Tillverkarnr.: 156316

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553334 akYtec PR205.24.1.2 156316 PLC-styrrelä 24 V/DC

Beskrivning

SIMATIC S7-200-familjen har ett rundat byggruppsspektrum för olika applikationer. Med de nya tillgängliga CPU-typerna och expansionsmodulerna möjliggör den konsekventa automatiseringskoncept från 10 upp till 248 in- /utgångar. De perfekt anpassade produkterna i S7-200-familjen gör även framtida ändringar och tillägg av automatiseringslösningar enkla att genomföra.
Användningsområden t.ex. : Små- och specialmaskinsbyggen: Förpacknings-, spänn-, och packmaskiner · Livsmedelsindustrin: Knådnings-, skärmaskinger, blandningsfinfördelare · Laboratorier: Laboratorieblandare, värmeskåp, vakuumpumpar, utsugsinrättningar.
Processorerna finns i 5 olika varianter med olika anslutnings- och styrspänningar. PPI-gränssnitt, som är inbyggd i alla processorerna, möjliggör punpt-till-punkt-anslutningar till PG/PC, SIMATIC OP, avancerade SIMATIC S7-200 och andra enheter (skrivare, streckkodsläsare). Med PG/PC eller OP som Master kan max 31 SIMATIC S7-200 kopplas samman. Behövs fler in- /utgångar, finns ett antal olika expansionsmoduler. Dessa kan enkelt anslutas till processorn via elkontakten.
