akYtec PR205.24.5.2 156317 PLC-styrrelä 24 V/DC

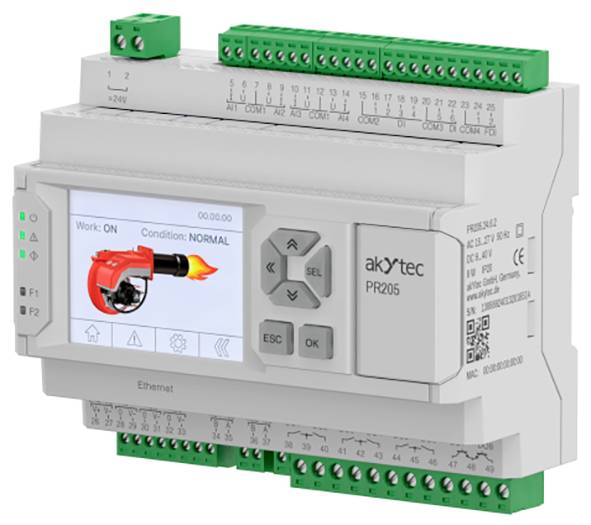

Industriell kontrollpanel PR205 som visar en skärm med statusen "Arbete: PÅ" och en grafisk bild av en brännarlåga, vilket indikerar normal drift.

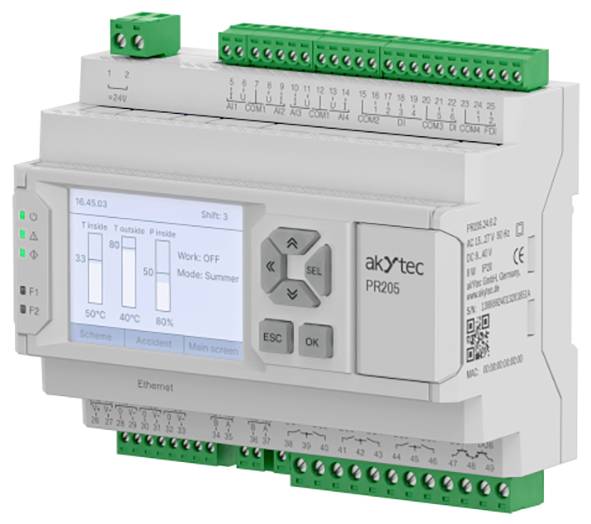

En enhet märkt 'akYtec PR205', som visar en digital display med datafält markerade som 'Arbete: AV' och 'Läge: Sommar'. Flera anslutningsterminaler är synliga på över- och undersidan.

1/2

Leverans tor. 24 sep.

4 Styck

Antal

Styck

Toal (3 832,00 kr / stycken)

3 832,00 kr

exkl. moms

Fri frakt

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Styrsystem

HMI: Grafikdisplay och knappar.
Grafikdisplay (2,4 tums bildstorlek, upplösning 320 x 240 pixlar)
Sex mekaniska knappar, kan anpassas av användaren
Fem LED:er: Tre service- och två användar-LED:er
Optimal kombination av in- och utgångar
4 ANALOGA ingångar: Pt1000, NTC/PTC, 4...20 mA/0...10 V, diskret läge
3 universella analoga utgångar: 4...20 mA/0...10 V.
6 digitala ingångar (spänningsförsörjning 24 V)
2 snabba digitala ingångar upp till 100 kHz
8 digitala utgångar (E/M-relä och transistorknappar)
Kommunikationsfunktioner
Ethernet-gränssnitt, Master/Slave-läge, Modbus TCP:
Direkt åtkomst till akYtec Cloud-tjänsten
PC-anslutning för programkonfiguration och -inspelning
Konfiguration i akYtec ToolPro
Processvisualisering med manöverpaneler och SCADA
I/O-utökning med akYtec MX210-moduler
Upp till 2 RS-485-gränssnitt, Master/Slave-läge, Modbus RTU/ASCII:
Integrering i SCADA-system
Processvisualisering med manöverpaneler
Utökning av in-/utgångar genom akYtec MX110-moduler
Styrning av externa enheter: Frekvensomriktare, sensorer osv.
Datoranslutning för konfiguration och programupptagning
Kompakt modulärt hölje med en bredd på 7 moduler
Löstagbara klämblock för en enkel installation
Snabbt batteribyte
drift
2 nätenhetmodifikationer: ~/=24 V.
Utökning av in-/utgångskanaler med PRM-moduler
Drift i ouppvärmda utrymmen: -20…+55 °C.
Konfiguration och programinspelning via USB, Ethernet

Tekniska specifikationer

Min./max. Driftspänning 20 VDC
Max. Driftspänning 36 VDC
Driftspänning: 24 V DC
Indikering: Ja
Produkttyp: SPS-styrning
Antal reläutgångar (max.) 6
Höjd: 58 mm
Längd: 123 mm
Bredd: 108 mm
IP-skyddsklass: IP20
Tillverkarens artikelnummer: 156317
Mått 123 x 108 x 58 mm (L x B x H)
Realtidsklocka: Ja
Gränssnitt: 1 x Ethernet, 2 x RS485
Antal digitala ingångar (max.) 6
Antal snabba digitala ingångar (max.) 2
Antal analoga ingångar (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm etc.): 4
Antal analoga utgångar (max.) (4...20 mA/0...10 V): 3
Stöder protokoll: Modbus TCP/RTU/ASCII (Master/slave)
Klocka: Realtidsklocka
Programminne: ROM 224 kB / retail på 60 kB
Modelltyp PR205.24.5.2
Antal transistorutgångar (max.): 2
Antal utbyggnadsmoduler: 2
Anslutningstyp: Din-skena (kopplingsskåp/fördelardosa)
Max. omgivande temperatur +55 °C
Min./max. Omgivningstemperatur -20 °C.

Typ av produkt: PLC-styrrelä

Antal analoga ingångar max.: 4

Antal analoga utgångar max.: 3

Antal digitala ingångar max.: 6

Antal reläutgångar max.: 6

Stöd för protokoll: Modbus TCP/RTU/ASCII (Master/slave)

Driftspänning (min.): 20 V/DC

Driftspänning: 20 - 36 V/DC

Driftspänning max.: 36 V/DC

Driftspänning: 24 V/DC

: IP20

Typ: PR205.24.5.2

Tillverkarnr.: 156317

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553333 akYtec PR205.24.5.2 156317 PLC-styrrelä 24 V/DC

Beskrivning

SIMATIC S7-200-familjen har ett rundat byggruppsspektrum för olika applikationer. Med de nya tillgängliga CPU-typerna och expansionsmodulerna möjliggör den konsekventa automatiseringskoncept från 10 upp till 248 in- /utgångar. De perfekt anpassade produkterna i S7-200-familjen gör även framtida ändringar och tillägg av automatiseringslösningar enkla att genomföra.
Användningsområden t.ex. : Små- och specialmaskinsbyggen: Förpacknings-, spänn-, och packmaskiner · Livsmedelsindustrin: Knådnings-, skärmaskinger, blandningsfinfördelare · Laboratorier: Laboratorieblandare, värmeskåp, vakuumpumpar, utsugsinrättningar.
Processorerna finns i 5 olika varianter med olika anslutnings- och styrspänningar. PPI-gränssnitt, som är inbyggd i alla processorerna, möjliggör punpt-till-punkt-anslutningar till PG/PC, SIMATIC OP, avancerade SIMATIC S7-200 och andra enheter (skrivare, streckkodsläsare). Med PG/PC eller OP som Master kan max 31 SIMATIC S7-200 kopplas samman. Behövs fler in- /utgångar, finns ett antal olika expansionsmoduler. Dessa kan enkelt anslutas till processorn via elkontakten.
