akYtec MK210-312 77273 I/O-modul 24 V/DC

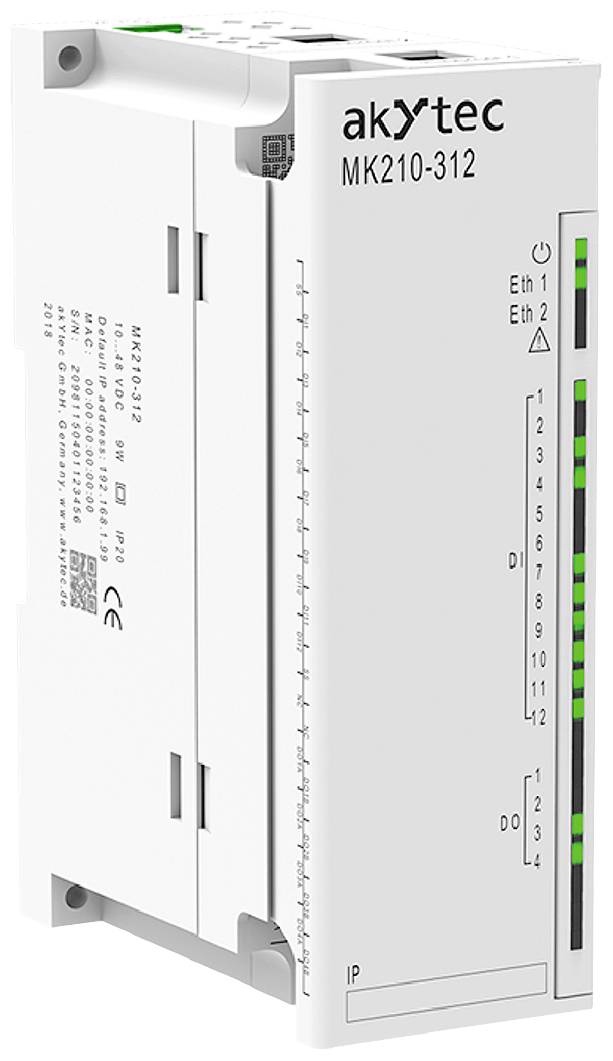

Industriellt styrsystem med diverse gränssnitt och indikatorer. Modellbeteckning 'akytec MK210-312'.

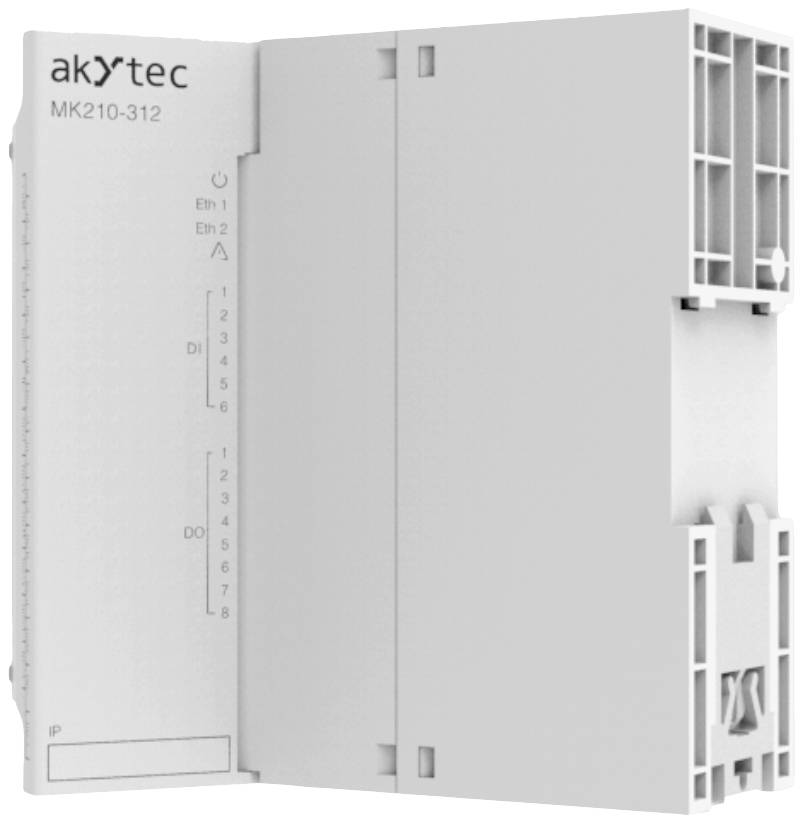

Ett grått akYtec MK210-312 modul med Ethernet- och digitala I/O-anslutningar.

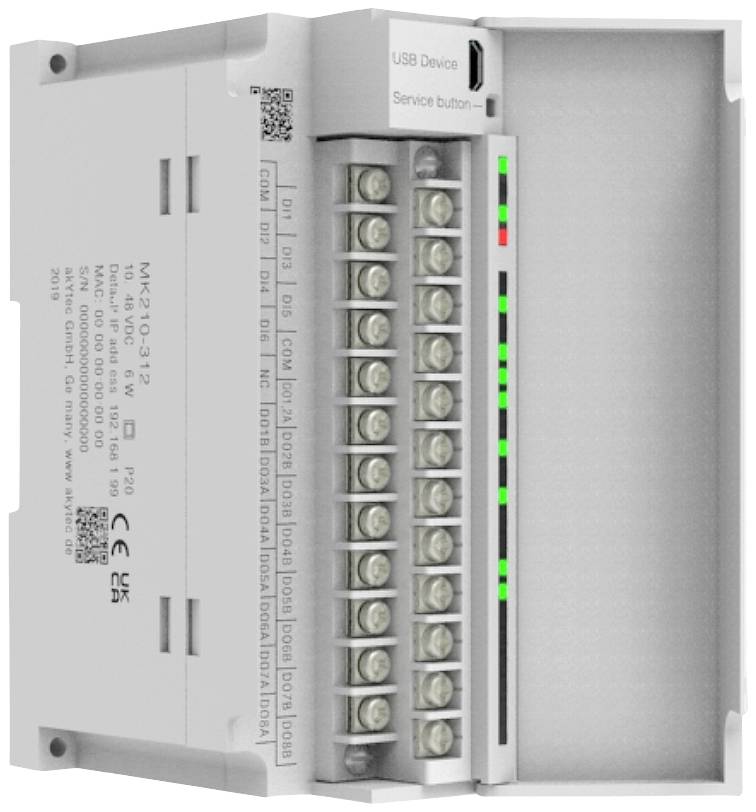

Ett elektriskt styrmodul med flera anslutningar och LED-lampor på framsidan, märkt med 'USB-enhet' och 'Serviceknapp'.

1/3

Utgått

3 Styck

Rapportera juridiska problem

Höjdpunkter & detaljer

Styrsystem

12 passiva digitala ingångar (24 VDC) med räknarfunktion
4 reläutgångar med pulsbreddsmoduleringsalternativ
Apparat- och E/A-statusindikatorer
Öppen last- och relästörnings-identifiering
Ethernet
Slave i Modbus-nätverk via Ethernet
USB-konfigurationsgränssnitt
Realtidsklocka
Datainsamling och arkivering
Enhetsdiagnostik
Felindikator
Montering på din-skena eller vägg
För de digitala ingångarna krävs ingen strömförsörjning
Larm för lastdelning
2 bypass-kompatibla Ethernet-anslutningar
Stöd för Daisy Chain-kabeldragning
Stöd för Modbus TCP, MQTT, SNMP, SNMP
Samtidig kommunikation med upp till 4 TCP-klienter
Led:er för diagnos av nätverksstatus
Stöd för dataregistrering
Synkron uppdatering av konfigurationen av två eller flera utvalda moduler

Tekniska specifikationer

Spänningsförsörjning 24 (10…48) VDC
Effektförbrukning: Max. 5 W vid 24 V DC
Digitala ingångar typ: Kopplingskontakt, NPN, PNP, 24 VDC
Digitalutgångar typ: Reläutgång (NO)
Antal digitala utgångar: 4
BELASTNING 5 A, 250 VAC; 3 A, 30 VDC
Brytström, min.: 10 mA vid 5 VDC
Dataöverföring: Double Ethernet 10/100 Mbps
Protokoll: Modbus TCP, MQTT, SNMP och NTP
Gränssnitt för konfigurering USB 2.0 (mikro-USB)
Ethernet 10/100 MB/s.
Filstorlek max. 2 kB
Antal Fateder, max. 1000
Omgivningstemperatur -40...+55 °C.
Lagertemperatur: - 40 till + +55 °C
Luftfuktighet: Upp till 95 %, vid +35°C icke-kondenserande
Kapslingsklass: IP20
Mått 42 x 124 x 83 mm
Vikt: ca. 260 g
Boettens material: plast
Låg nivå: Max. 1,2 mA; 0...6,1V
HÖG nivå: Max. 5,5 mA; 8,8…30V

Typ av produkt: I/O-modul

Driftspänning (min.): 10 V/DC

Driftspänning: 10 - 48 V/DC

Driftspänning max.: 48 V/DC

Driftspänning: 24 V/DC

Höjd: 42 mm

Längd: 124 mm

Bredd: 83 mm

: IP20

Typ: MK210-312

Tillverkarnr.: 77273

Mått.: (L x B x H) 124 x 83 x 42 mm

Max. omgivningstemperatur: -40 °C

Min. omgivningstemperatur: +55 °C

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3219674 akYtec MK210-312 77273 I/O-modul 24 V/DC

Beskrivning

SIMATIC S7-200-familjen har ett rundat byggruppsspektrum för olika applikationer. Med de nya tillgängliga CPU-typerna och expansionsmodulerna möjliggör den konsekventa automatiseringskoncept från 10 upp till 248 in- /utgångar. De perfekt anpassade produkterna i S7-200-familjen gör även framtida ändringar och tillägg av automatiseringslösningar enkla att genomföra.
Användningsområden t.ex. : Små- och specialmaskinsbyggen: Förpacknings-, spänn-, och packmaskiner · Livsmedelsindustrin: Knådnings-, skärmaskinger, blandningsfinfördelare · Laboratorier: Laboratorieblandare, värmeskåp, vakuumpumpar, utsugsinrättningar.
Processorerna finns i 5 olika varianter med olika anslutnings- och styrspänningar. PPI-gränssnitt, som är inbyggd i alla processorerna, möjliggör punpt-till-punkt-anslutningar till PG/PC, SIMATIC OP, avancerade SIMATIC S7-200 och andra enheter (skrivare, streckkodsläsare). Med PG/PC eller OP som Master kan max 31 SIMATIC S7-200 kopplas samman. Behövs fler in- /utgångar, finns ett antal olika expansionsmoduler. Dessa kan enkelt anslutas till processorn via elkontakten.
