akYtec PR103.24.6.2 138889 PLC-styrrelä 24 V/DC

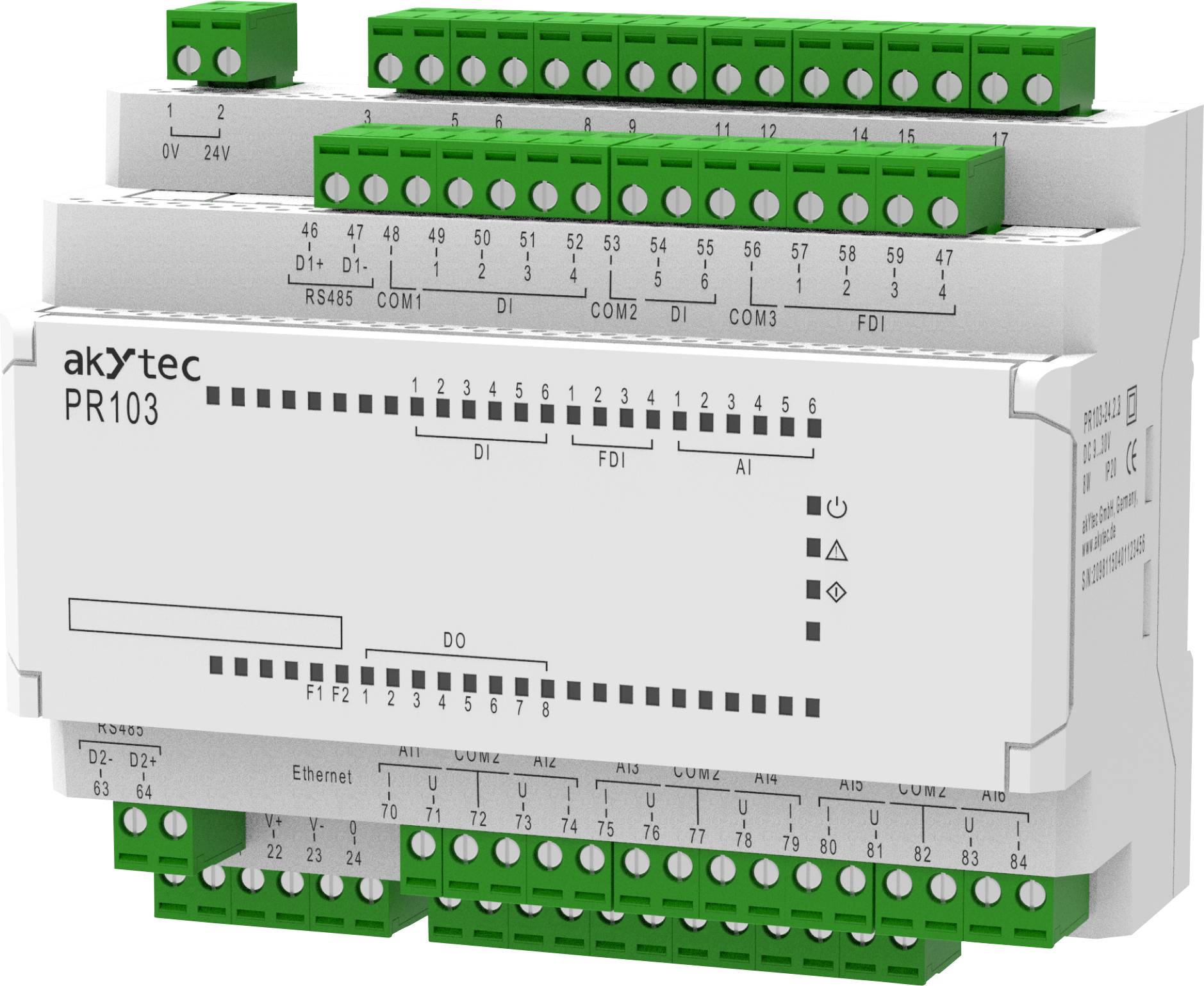

'akytec PR103' programmerbar styrenhet med flera gröna terminalblock för anslutning, som visar ingångs-/utgångsfunktioner.

Leverans tis. 29 sep.

1 Styck

Antal

Styck

Toal (4 152,00 kr / stycken)

4 152,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Styrsystem

Anslutningsutrustning:
10 digitala ingångar
4 snabba digitala ingångar, upp till 100 kHz
6 ANALOGA ingångar: Pt1000, NTC/PTC, 4...20 mA/ 0...10 V, diskret läge m.m.
8 digitala utgångar (e/m-relä eller transistorbrytare)
2 universella analoga utgångar: 4...20 mA/0...10 V.
Kommunikationsmöjligheter:
Ethernet-gränssnitt, Master/Slave-läge:
Direkt åtkomst till Cloud-tjänsten akYtecCloud. (Snart tillgängligt)
PC-anslutning för programkonfiguration och inspelning
Processvisualisering med kontrollpanel och SCADA
Utökning av E/A med akYtec MX210-moduler
2 RS-485-gränssnitt, Master/Slave-läge:
Integrering i SCADA-system
Processvisualisering via kontrollpaneler
Utökning av E/A med akYtec MX110-moduler
Styrning av externa enheter: Frekvensomriktare, sensorer osv.
Anslutning till dator för konfigurering och programupptagning.
Kompakt modulärt hölje med en bredd på 7 moduler
Löstagbara klämblock för en enkel installation
Snabbt batteribyte
Drift:
Effektmodifieringar 24V
12 V strömförsörjning via bilens elsystem
Utökning av i/O-kanaler till upp till 32 st med hjälp av akYtec PRM-moduler
Drift i ouppvärmda utrymmen: -40...+55 °С
Konfiguration och programinspelning via USB, Ethernet och RS-485

Tekniska specifikationer

Min./max. Driftspänning 9 VDC
Max. Driftspänning 30 VDC
Driftspänning: 24 V DC
Visning: Nej
Mått 123 x 108 x 58 mm (L x B x H)
Antal reläutgångar (max.) 8
Höjd: 58 mm
Längd: 123 mm
Bredd: 108 mm
IP-skyddsklass: IP20
Tillverkarens artikelnummer: 138889
Monteringstyp
Realtidsklocka: Ja
Maximal omgivningstemperatur +55 °C.
Minimal omgivningstemperatur -40 °C.
Gränssnitt: 1 x Ethernet, 2 x RS485
Antal digitala ingångar (max.) 6
Antal snabba digitala ingångar (max.) 4
Antal analoga ingångar (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm etc.): 6
Antal analoga utgångar (max.) (4...20 mA/0...10 V): 2
Stöder protokoll: Modbus TCP/RTU/ASCII (Master/slave)
Klocka: Realtidsklocka
Programminne: ROM 224 kB / retail på 60 kB
Antal utbyggnadsmoduler: 2
Modeltyp PR103.24.6.2
Produkttyp: SPS-styrning

Typ av produkt: PLC-styrrelä

Antal analoga ingångar max.: 6

Antal analoga utgångar max.: 2

Antal digitala ingångar max.: 6

Antal reläutgångar max.: 8

Stöd för protokoll: Modbus TCP/RTU/ASCII (Master/slave)

Driftspänning (min.): 9 V/DC

Driftspänning: 9 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 24 V/DC

: IP20

Typ: PR103.24.6.2

Tillverkarnr.: 138889

Max. omgivningstemperatur: -40 °C

Min. omgivningstemperatur: +55 °C

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553217 akYtec PR103.24.6.2 138889 PLC-styrrelä 24 V/DC

Beskrivning

SIMATIC S7-200-familjen har ett rundat byggruppsspektrum för olika applikationer. Med de nya tillgängliga CPU-typerna och expansionsmodulerna möjliggör den konsekventa automatiseringskoncept från 10 upp till 248 in- /utgångar. De perfekt anpassade produkterna i S7-200-familjen gör även framtida ändringar och tillägg av automatiseringslösningar enkla att genomföra.
Användningsområden t.ex. : Små- och specialmaskinsbyggen: Förpacknings-, spänn-, och packmaskiner · Livsmedelsindustrin: Knådnings-, skärmaskinger, blandningsfinfördelare · Laboratorier: Laboratorieblandare, värmeskåp, vakuumpumpar, utsugsinrättningar.
Processorerna finns i 5 olika varianter med olika anslutnings- och styrspänningar. PPI-gränssnitt, som är inbyggd i alla processorerna, möjliggör punpt-till-punkt-anslutningar till PG/PC, SIMATIC OP, avancerade SIMATIC S7-200 och andra enheter (skrivare, streckkodsläsare). Med PG/PC eller OP som Master kan max 31 SIMATIC S7-200 kopplas samman. Behövs fler in- /utgångar, finns ett antal olika expansionsmoduler. Dessa kan enkelt anslutas till processorn via elkontakten.
