Name: Weidmüller Sockelhuskabel BL Totalt antal poler 2 Rastermått: 7.62 mm 1173490000 70 st
Brand: Weidmüller
SKU: 314087
Availability: BackOrder

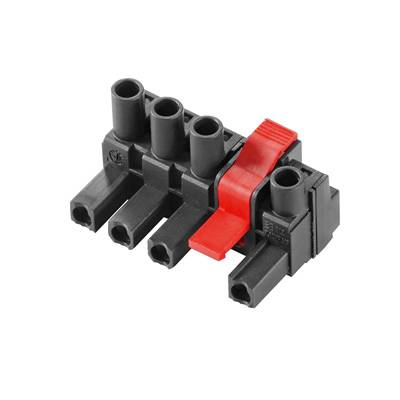

Svart kontakt med fyra hål, röd spak i mitten; används för enkel elektrisk anslutning.

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

Serie

7.62 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 3 nov.

2 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 70 st)

Set

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

Endast 2 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortsstickanslutning, Hylsstickpropp, 7,62 mm, Antal poler: 2, 180°, Klämbygelanslutning, Anslutningsområde, märkarea, max.: 4 mm², Box

Innehåll: 70 st
Antal serier: 1
Totalt antal poler: 2

Viktig information!

Tekniska specifikationer

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: BL

Funktioner: med låsning

RM: 7.62 mm

Antal positioner per rad: 2

Totalt antal poler: 2

Bredd: 23.40 mm

Nominell ström: 20 A

Nominell ström - avrundad: 20 A

Innehåll: 70 st

AWG max.: 12

AWG min.: 20

avisolering längd (max.): 7.00 mm

Mått.: (L x B x H) 21.20 x 23.40 x 22.14 mm

Anslutning: Skruvklämma
Anslutning

Höljematerial: PBT

Tillverkarnr.: 1173490000

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering, förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 600 V

Höjd: 22.14 mm

Längd: 21.20 mm

max. Tvärsnitt: 4.00 mm²

Area min.: 0.08 mm²

RoHS-godkänd: Ja

Kontaktriktning: Vinkelrät till PCB

Typ: BLZ 7.62IT/02/180MF2 SN BK BX

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Bredd

Nominell ström - avrundad

Totalt antal poler

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1571430000 50 st

Artikelnr.:323146

Utgått

Conrad Electronic

50.00 mm

15 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 312,00 kr^*

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1580470000 50 st

Artikelnr.:323346

Utgått

Conrad Electronic

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 312,00 kr^*

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1596120000 50 st

Artikelnr.:324158

Utgått

Conrad Electronic

50.60 mm

15 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 312,00 kr^*

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1636970000 36 st

Artikelnr.:353594

Utgått

Conrad Electronic

50.00 mm

10 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

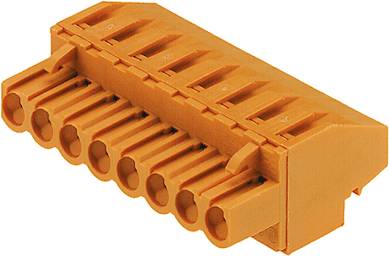

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1637660000 36 st

Artikelnr.:353618

Utgått

Conrad Electronic

50.00 mm

10 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

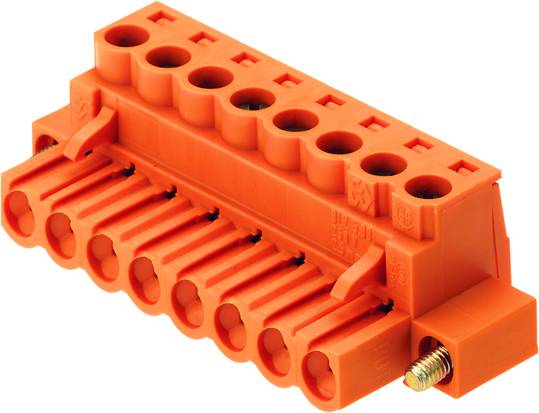

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1843370000 30 st

Artikelnr.:360057

Utgått

Conrad Electronic

15 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 472,00 kr^*

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5 mm 1898660000 30 st

Artikelnr.:364778

Utgått

Conrad Electronic

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5.08 mm 1527210000 50 st

Artikelnr.:322368

Utgått

Conrad Electronic

50.80 mm

15 A

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 312,00 kr^*

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5.08 mm 1527260000 50 st

Artikelnr.:322371

Utgått

Conrad Electronic

50.80 mm

15 A

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 312,00 kr^*

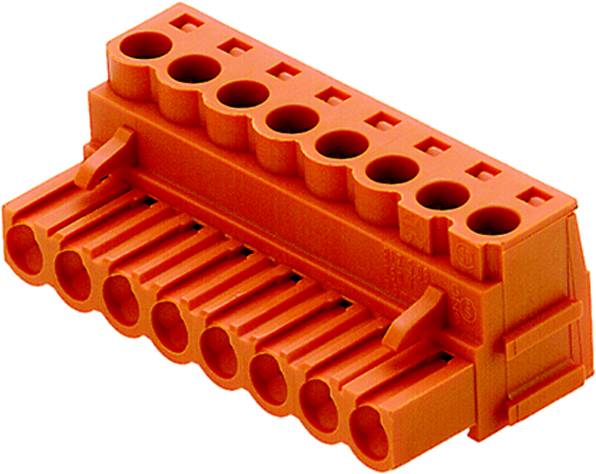

Weidmüller Sockelhuskabel BL Totalt antal poler 10 Rastermått: 5.08 mm 1529560000 50 st

Artikelnr.:322417

Utgått

Conrad Electronic

15 A

5.08 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 312,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 314087 Weidmüller Sockelhuskabel BL Totalt antal poler 2 Rastermått: 7.62 mm 1173490000 70 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 314087 Weidmüller Sockelhuskabel BL Totalt antal poler 2 Rastermått: 7.62 mm 1173490000 70 st

Beskrivning

180° hylsdel i delning 7.62 för IT-nät. Uppfyller kraven i UL1059 600 V klass C. i kombination med stiftlist SL 7.62 IT.. med "first make - last break"PE-kontakt. Uppfyller de utvidgade kraven på 5,5 mm fingersäkerhet för IT-nät enligt IEC 61800-5-1 för 400 V mot jord. Den självlåsande, alternativt skruvlåsta mittflänsen, minskar platsbehovet med en rasterbredd jämfört med konventionella lösningar.
Kan efter förfrågan även levereras utan mittflänslåsning.

0,08 - 4,0 mm² (IEC) / 28 - 12 AWG (UL)400 V (IEC) / 600 V (UL)29 A (IEC) / 20 A (UL)
