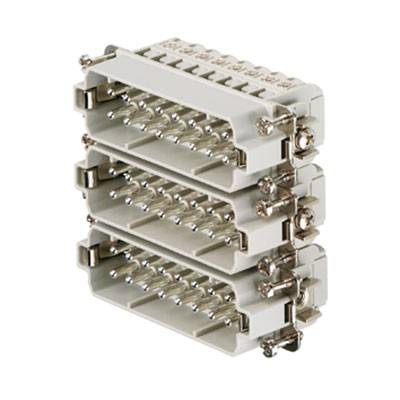

Weidmüller 1650990000 Stiftinsats RockStar® HDC HA 16 + PE Skruv 1 st
Typ av produkt
Stiftinsats
Anslutning
Skruv
Serie
RockStar® HDC HA
Funktioner
med kopparlegering
Totalt antal poler
16 + PE
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (239,00 kr / stycken)
239,00 kr
inkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
male insert
- HDC HA 16 MS 33-48
Tekniska specifikationer
- Nettovikt: 67 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 23 mm
- Höjd: 29 mm
- Djup: 73 mm
- Längd sockel 73 mm
- Storlek 5
- Serie: HA
- MÄRKSPÄNNING (DIN EN 61984) 250 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 4 kV
- MÄRKSTRÖM (DIN EN 61984) 16 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 14
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 9 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0,6 x 3,5
- Höjd kontakt 29 mm
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HA
- Funktioner
med kopparlegering
- Anslutning
Skruv
- Totalt antal poler
16 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
16
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
23
29 mm
73 mm
250 V
16
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202842 Weidmüller 1650990000 Stiftinsats RockStar® HDC HA 16 + PE Skruv 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202842 Weidmüller 1650990000 Stiftinsats RockStar® HDC HA 16 + PE Skruv 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 250 V, 16 A, Antal platser: 16, skruvanslutning, storlek: 5. Den lilla och smala HA-serien används överallt där utrymmet är begränsat. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutning (utom storlek 1) är utrustade med en trådskyddsfjäder. Kontakter 48, Märkström: 16 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC, Skruv.
Tapphållaren. HDC - insats, stift, 250 V, 16 A, Antal platser: 16, skruvanslutning, storlek: 5. Den lilla och smala HA-serien används överallt där utrymmet är begränsat. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutning (utom storlek 1) är utrustade med en trådskyddsfjäder. Kontakter 48, Märkström: 16 A, Märkspänning: 250V, Märkspänning enl UL / CSA 600 V AC / DC, Skruv.
