Name: WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.81 mm 734-340/018-000 50 st
Brand: WAGO
SKU: 544009
Availability: BackOrder

Orange elektrisk kontakt med flera anslutningsalternativ, visar insidan med metallelement och detaljvy längst ner till höger.

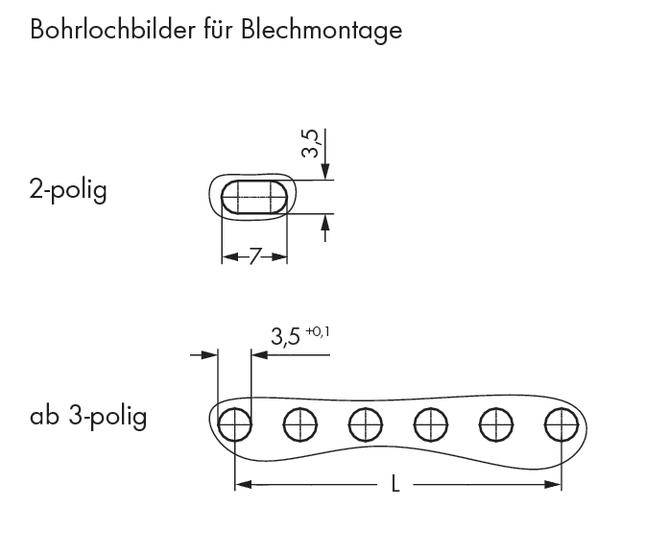

'Hålbilder för plåtmontering': Ritning visar arrangemang av hål för 2-poliga och från 3-poliga monteringar med mått.

Diagram över reduktionskurvan: Visar strömmen i ampere i förhållande till omgivningstemperaturen i grader Celsius för olika antal poler.

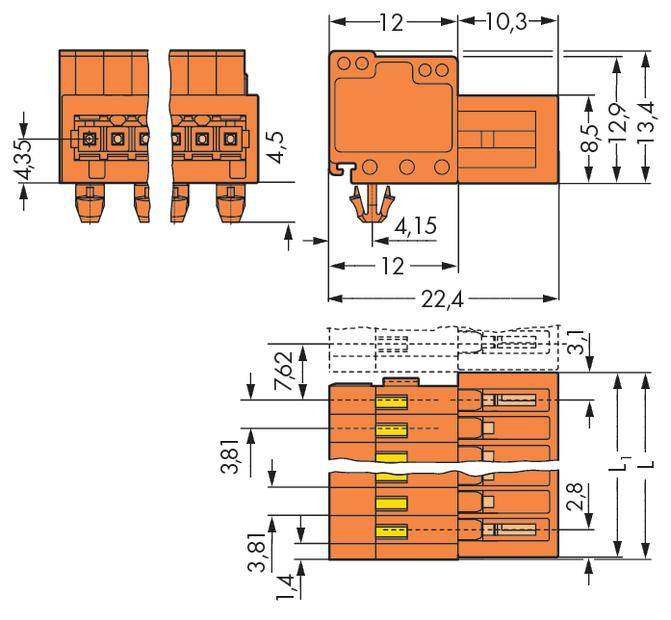

Teknisk ritning av en kontakt med dimensioner. Höjd 12, bredd 10,3, djup 22,4 mm, pinnlängd 4,35 mm.

1/4

Typ av produkt

Stiftlist (standard)

Konstruktionsform

Kontakt hane rak

Antal serier

Serie

2140

3.81 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 2 dec.

Antal (förpackningsstorlek 50 st)

Set

Toal (5 190,00 kr / stycken)

5 190,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Stiftleiste

Antal positioner totalt 10 Antal rader 1 industrivaror Ja Innehåll 50 St.

Tekniska specifikationer

Mätningspulsspänning: 2.5 kV

Typ av produkt: Stiftlist (standard)

Konstruktionsform: Kontakt hane rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: 2140

RM: 3.81 mm

Antal positioner per rad: 10

Totalt antal poler: 10

Bredd: 40.19 mm

Stiftform: Kvadratisk

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 50 st

AWG max.: 14

AWG min.: 28

Mått.: (L x B x H) 22.3 x 40.19 x 17.9 mm

Anslutning: Fjäderklämma

Höljematerial: Polyamid

Tillverkarnr.: 734-340/018-000

Tillverkarfärg: Orange

Industriförpackning: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkoppar

Kontaktyta printsida: förtennad

Kontaktyta kontaktsida: förtennad

Nominell spänning: 160 V

Höjd: 17.9 mm

Längd: 22.3 mm

max. Tvärsnitt: 1.50 mm²

Area min.: 0.08 mm²

Kontaktriktning: Horisontell till PCB

Max. temperatur: +100 °C

Min. temperatur: -60 °C

Typ: 734-340/018-000

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Bredd

Totalt antal poler

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.81 mm 734-340/018-000 50 st

Artikelnr.:544009

Leverans ons 2 dec.

Conrad Electronic

Denna artikel

40.19 mm

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 190,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.50 mm 734-310 50 st

Artikelnr.:543930

Leverans ons 2 dec.

Conrad Electronic

37.4 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 190,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.50 mm 734-310/000-044 50 st

Artikelnr.:543932

Leverans ons 2 dec.

Conrad Electronic

37.4 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 290,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.50 mm 734-310/018-000 50 st

Artikelnr.:543933

Leverans ons 2 dec.

Conrad Electronic

37.4 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 190,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.50 mm 734-310/019-000 50 st

Artikelnr.:543934

Leverans ons 2 dec.

Conrad Electronic

49.8 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 390,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.50 mm 734-310/109-000 50 st

Artikelnr.:543936

Leverans ons 2 dec.

Conrad Electronic

44.5 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 190,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.81 mm 734-340 50 st

Artikelnr.:544008

Leverans ons 2 dec.

Conrad Electronic

40.19 mm

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 190,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.81 mm 734-340/019-000 50 st

Artikelnr.:544010

Leverans ons 2 dec.

Conrad Electronic

52.9 mm

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 390,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 11 Rastermått: 3.50 mm 734-311 50 st

Artikelnr.:543938

Leverans ons 2 dec.

Conrad Electronic

40.9 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

WAGO Stiftlist (standard) 2140 Totalt antal poler 11 Rastermått: 3.50 mm 734-311/018-000 50 st

Artikelnr.:543940

Leverans ons 2 dec.

Conrad Electronic

40.9 mm

3.50 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 544009 WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.81 mm 734-340/018-000 50 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 544009 WAGO Stiftlist (standard) 2140 Totalt antal poler 10 Rastermått: 3.81 mm 734-340/018-000 50 st

Beskrivning

Observera, denna text är maskinöversatt.

Med snäpp till fots, 10-polig 3,81 mm / 12:15 i, med monteringsadapter 209-137 på TS 35, omvänd polaritet skyddade, plåttjocklek 0,6x1,2 mm, monteringshål Ø 3,5 mm.
