WAGO Sockelhuskort 769 Totalt antal poler 5 Rastermått: 5 mm 769-635/003-000 50 st

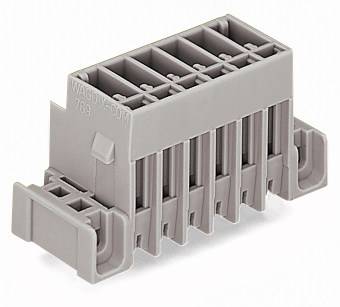

Grå plastanslutningsenhet med flera parallellt placerade kontaktpositioner. Lämplig för elektriska tillämpningar.
Teknisk ritning av en kontaktdon med dimensioner och formler för beräkning av längderna L1, L2 och L3.
1/2
Typ av produkt
Sockelhuskort
Konstruktionsform
Hona inbyggd vertikal
Antal serier
1
Serie
769
RM
5 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 3 dec.
Antal (förpackningsstorlek 50 st)
Toal (1 290,00 kr / stycken)
1 290,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

  • Content: 1 ST
  • OBS! Denna text är maskinöversatt.
  • OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tekniska specifikationer

Typ av produkt

Sockelhuskort

Konstruktionsform

Hona inbyggd vertikal

Antal serier

1

Anslutningssystem

wire-to-board

Serie

769

Funktioner

med monteringsfläns

RM

5 mm

Antal positioner per rad

5

Totalt antal poler

5

Bredd

39.70 mm

Nominell ström

47 A

Nominell ström - avrundad

47 A

Innehåll

50 st

Mått.

(L x B x H) 18.30 x 39.70 x 22.20 mm

Anslutning

Krets

Höljematerial

PA 66

Tillverkarnr.

769-635/003-000

Tillverkarfärg

Grå

Industriförpackning

Ja

Kontaktmaterial

Kopparlegering

Kontaktyta printsida

förtennad

Kontaktyta kontaktsida

förtennad

Nominell spänning

500 V

Höjd

22.20 mm

Längd

18.30 mm

Kontaktriktning

Vinkelrät till PCB

Typ

769-635/003-000

UKCA

Ja
