Name: WAGO Sockelhuskabel 734 Totalt antal poler 2 Rastermått: 3.50 mm 734-102/008-000 200 st
Brand: WAGO
SKU: 543337
Availability: BackOrder

Elektrisk kontakt med sex anslutningar, detaljerad vy visar låsningsmekanismen.

Deratningkurva visar strömreduktion vid stigande omgivningstemperatur för fjäderkontaktlist, baserat på EN 60512-5-2.

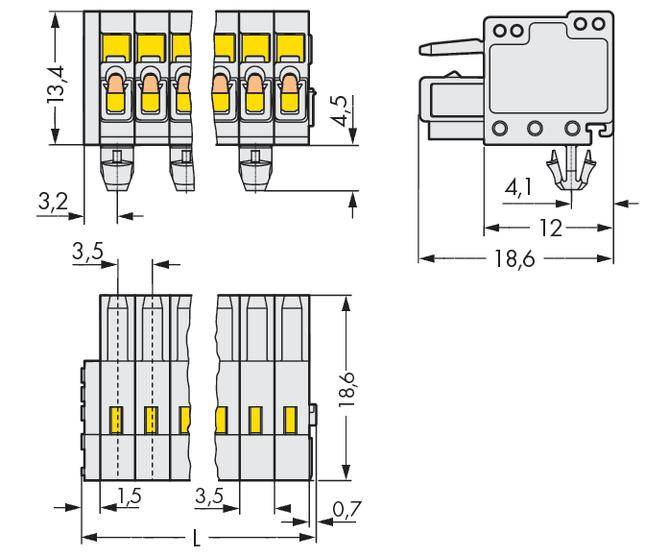

Teknisk ritning av en kontakt. Visar dimensioner: höjd 13,4 mm, bredd 18,6 mm, djup 4,5 mm. Stift och anslutningar illustrerade.

'Hålbilder för plåtmontering': Ritning visar arrangemang av hål för 2-poliga och från 3-poliga monteringar med mått.

1/4

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

Serie

734

3.50 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal (förpackningsstorlek 200 st)

Set

Toal (5 090,00 kr / stycken)

5 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

MCS MINI våren bar

Antal positioner totalt 2 Antal rader 1 industrivaror Ja Innehåll 200 St.

Tekniska specifikationer

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: 734

RM: 3.50 mm

Antal positioner per rad: 2

Totalt antal poler: 2

Bredd: 18.90 mm

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Innehåll: 200 st

AWG max.: 14

AWG min.: 28

avisolering längd (max.): 7.00 mm

Mått.: (L x B x H) 9.20 x 18.90 x 18.60 mm

Anslutning: Fjäderklämma

Höljematerial: PA 66

Tillverkarnr.: 734-102/008-000

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering

Kontaktyta kontaktsida: förtennad

Nominell spänning: 300 V

Höjd: 18.60 mm

Längd: 9.20 mm

max. Tvärsnitt: 1.5 mm²

Area min.: 0.08 mm²

Kontaktriktning: Horisontell till PCB

Typ: 734-102/008-000

UKCA: Ej tillämpligt

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Totalt antal poler

WAGO Sockelhuskabel 734 Totalt antal poler 10 734-110/037-000/034-000/050-00 50 st

Artikelnr.:543422

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 890,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 10 Rastermått: 3.50 mm 734-110 50 st

Artikelnr.:543417

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 190,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 10 Rastermått: 3.50 mm 734-110/008-000 50 st

Artikelnr.:543418

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 190,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 10 Rastermått: 3.50 mm 734-110/037-000 50 st

Artikelnr.:543421

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 490,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 10 Rastermått: 3.50 mm 734-110/107-000 50 st

Artikelnr.:543423

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 590,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 11 Rastermått: 3.50 mm 734-111/008-000 50 st

Artikelnr.:543424

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 11 Rastermått: 3.50 mm 734-111/037-000 50 st

Artikelnr.:543425

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 890,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 11 Rastermått: 3.50 mm 734-111/107-000 50 st

Artikelnr.:543426

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 990,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 12 734-112/037-000/034-000/050-00 25 st

Artikelnr.:543435

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 590,00 kr^*

WAGO Sockelhuskabel 734 Totalt antal poler 12 Rastermått: 3.50 mm 734-112 50 st

Artikelnr.:543427

Leverans fre 27 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 090,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 543337 WAGO Sockelhuskabel 734 Totalt antal poler 2 Rastermått: 3.50 mm 734-102/008-000 200 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 543337 WAGO Sockelhuskabel 734 Totalt antal poler 2 Rastermått: 3.50 mm 734-102/008-000 200 st

Beskrivning

Observera, denna text är maskinöversatt.

Med snäpp till fots, 2-polig 3,5 mm delning, omvänd polaritet skyddade, kodad, plåttjocklek 0,6x1,2 mm, monteringshål Ø 3,5 mm, med monteringsadapter 209-137 på TS 35
