Name: WAGO Sockelhuskabel 721 Totalt antal poler 5 Rastermått: 5 mm 721-105/008-000 100 st
Brand: WAGO
SKU: 538846
Availability: BackOrder

Vit, rektangulär kontaktdon med fem öppningar för kabelanslutningar, lämplig för elektroniska tillämpningar.

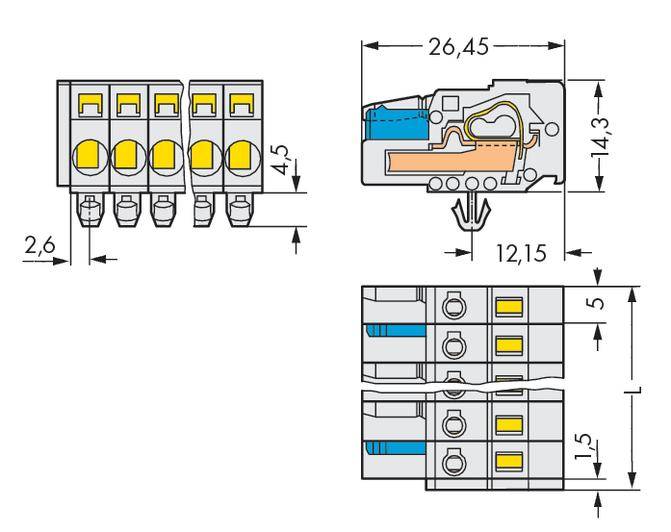

Teknisk ritning av en kontakt med mått och detaljer om innerstrukturen; visar tre trådskarvar och specificerade dimensioner.

'Deratningskurva' visar ström i A mot omgivningstemperatur i °C. Kurvor för 2 till 20-poliga komponenter. Högsta värde vid 20 °C, avtagande till 85 °C.

1/3

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

Serie

721

5 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal (förpackningsstorlek 100 st)

Set

Toal (5 890,00 kr / stycken)

5 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

MCS MIDI muffkopplingsdetaljen

Innehåll: 100 st
Antal serier: 1
Totalt antal poler: 5

Tekniska specifikationer

Typ av produkt: Sockelhuskabel

Konstruktionsform: Hona rak

Antal serier: 1

Anslutningssystem: wire-to-board

Serie: 721

Funktioner: med låsklackar

RM: 5 mm

Antal positioner per rad: 5

Totalt antal poler: 5

Bredd: 26.50 mm

Nominell ström: 16 A

Nominell ström - avrundad: 16 A

Innehåll: 100 st

AWG max.: 12

AWG min.: 28

avisolering längd (max.): 9.00 mm

Mått.: (L x B x H) 18.80 x 26.50 x 26.45 mm

Anslutning: Fjäderklämma

Höljematerial: PA 66

Tillverkarnr.: 721-105/008-000

Tillverkarfärg: Ljusgrå

Industriförpackning: Ja

Kontaktmaterial: Kopparlegering

Kontaktyta kontaktsida: förtennad

Nominell spänning: 630 V

Höjd: 26.45 mm

Längd: 18.80 mm

max. Tvärsnitt: 2.5 mm²

Area min.: 0.08 mm²

Kontaktriktning: Horisontell till PCB

Typ: 721-105/008-000

: Printed circuit board to cable

: Grey

: 320 V

: 5

: Bus

: Plastic

: Uncoated

: -60-85 °C

: V0

: 4 kV

: Spring clamp connection

: Tin

: III

: 2

: 5 mm

: 1

: 5 mm

: 0.08-2.5 mm²

: 0.25-1.5 mm²

: 0.08-2.5 mm²

: 0.08-2.5 mm²

: IP20

: FALSE

: Thermoplastic

: Other copper alloys

: 16 A

UKCA: Ej tillämpligt

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Bredd

Totalt antal poler

WAGO Sockelhuskabel 721 Totalt antal poler 10 Rastermått: 5 mm 721-110/008-000 50 st

Artikelnr.:538900

Leverans fre 27 nov.

Conrad Electronic

51.50 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 10 Rastermått: 5 mm 721-110/026-000 50 st

Artikelnr.:538904

Leverans fre 27 nov.

Conrad Electronic

51.50 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 10 Rastermått: 5 mm 721-110/026-037 50 st

Artikelnr.:538906

Leverans fre 27 nov.

Conrad Electronic

51.50 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 690,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 10 Rastermått: 5 mm 721-110/027-000 25 st

Artikelnr.:538907

Leverans fre 27 nov.

Conrad Electronic

64.80 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 590,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 10 Rastermått: 5 mm 721-110/031-000 25 st

Artikelnr.:538908

Leverans fre 27 nov.

Conrad Electronic

64.80 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 990,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 10 Rastermått: 5 mm 721-110/037-000 25 st

Artikelnr.:538909

Leverans fre 27 nov.

Conrad Electronic

66.60 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 990,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 11 Rastermått: 5 mm 721-111/008-000 25 st

Artikelnr.:538910

Leverans fre 27 nov.

Conrad Electronic

56.50 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 090,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 11 Rastermått: 5 mm 721-111/026-000 25 st

Artikelnr.:538914

Leverans fre 27 nov.

Conrad Electronic

56.50 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 090,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 11 Rastermått: 5 mm 721-111/027-000 25 st

Artikelnr.:538915

Leverans fre 27 nov.

Conrad Electronic

69.80 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 790,00 kr^*

WAGO Sockelhuskabel 721 Totalt antal poler 11 Rastermått: 5 mm 721-111/031-000 25 st

Artikelnr.:538917

Leverans fre 27 nov.

Conrad Electronic

69.80 mm

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 290,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 538846 WAGO Sockelhuskabel 721 Totalt antal poler 5 Rastermått: 5 mm 721-105/008-000 100 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 538846 WAGO Sockelhuskabel 721 Totalt antal poler 5 Rastermått: 5 mm 721-105/008-000 100 st

Beskrivning

Observera, denna text är maskinöversatt.

Med låsning fot, 5-polig avstånd 5 mm, omvänd polaritet skyddas, kodas med 2 fångster, med monteringsadapter 209-137 på TS 35, plåttjocklek 0,6x1,2 mm, monteringshål Ø 3,5 mm, ljusgrå.
