WAGO Sockelhuskabel 721 Totalt antal poler 4 Rastermått: 5 mm 721-104/026-000 100 st

En vit, rektangulär elektrisk kontakt med fem öppningar och anslutningsdon, lämplig för anslutning av flera trådar.
'Deratningskurva' visar ström i A mot omgivningstemperatur i °C. Kurvor för 2 till 20-poliga komponenter. Högsta värde vid 20 °C, avtagande till 85 °C.

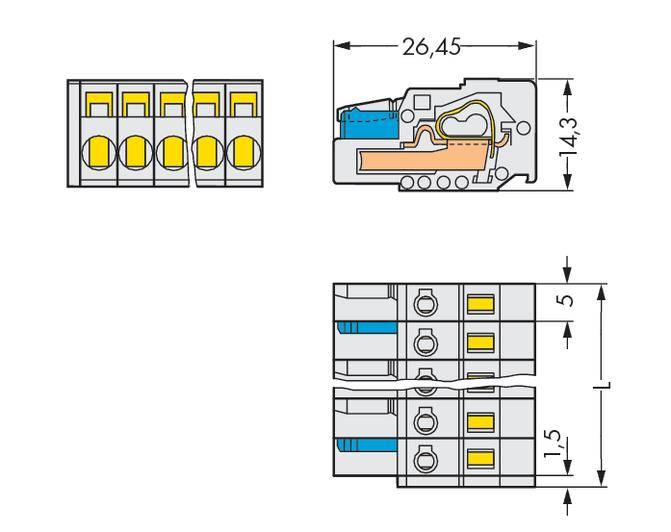

Teknisk ritning av en kontakt med dimensioner: bredd 26,45 mm, höjd 14,3 mm. Vy ovanifrån och sidovy visad.
1/3
Typ av produkt
Sockelhuskabel
Konstruktionsform
Hona rak
Antal serier
1
Serie
721
RM
5 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 26 nov.
Antal (förpackningsstorlek 100 st)
Toal (4 590,00 kr / stycken)
4 590,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

MCS MIDI muffkopplingsdetaljen

  • Innehåll: 100 st
  • Antal serier: 1
  • Totalt antal poler: 4

Tekniska specifikationer

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

1

Anslutningssystem

wire-to-board

Serie

721

RM

5 mm

Antal positioner per rad

4

Totalt antal poler

4

Bredd

26.45 mm

Nominell ström

16 A

Nominell ström - avrundad

16 A

Innehåll

100 st

AWG max.

12

AWG min.

28

avisolering längd (max.)

9.00 mm

Mått.

(L x B x H) 14.30 x 26.45 x 21.50 mm

Anslutning

Fjäderklämma

Höljematerial

PA 66

Tillverkarnr.

721-104/026-000

Tillverkarfärg

Ljusgrå

Industriförpackning

Ja

Kontaktmaterial

Kopparlegering

Kontaktyta kontaktsida

förtennad

Nominell spänning

630 V

Höjd

21.50 mm

Längd

14.30 mm

Djup

26.45 mm

max. Tvärsnitt

2.5 mm²

Area min.

0.08 mm²

Typ

721-104/026-000

Printed circuit board to cable

Grey

320 V

4

Bus

Plastic

Uncoated

-60-85 °C

V0

4 kV

Spring clamp connection

Tin

III

2

5 mm

1

5 mm

0.08-2.5 mm²

0.25-1.5 mm²

0.08-2.5 mm²

0.08-2.5 mm²

IP20

FALSE

Thermoplastic

Other copper alloys

16 A

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 538837 WAGO Sockelhuskabel 721 Totalt antal poler 4 Rastermått: 5 mm 721-104/026-000 100 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 538837 WAGO Sockelhuskabel 721 Totalt antal poler 4 Rastermått: 5 mm 721-104/026-000 100 st

Beskrivning

Observera, denna text är maskinöversatt.

4-stiftavstånd 5 mm / 0,197 i 100% omvänd polaritet skyddade, kodade, med 2 lås, ljusgrå.
