WAGO Sockelhuskabel 713 Totalt antal poler 36 Rastermått: 3.50 mm 713-1118/037-000 10 st

Svart elektrisk kopplingslista med åtta anslutningsklämmor och vita fästdetaljer, avsedd för kabelanslutning.
'Avmattningskurva för fjäderlist 713-1103. Diagram som visar ström i A mot omgivningstemperatur i °C med flera polvariant och märkström.'

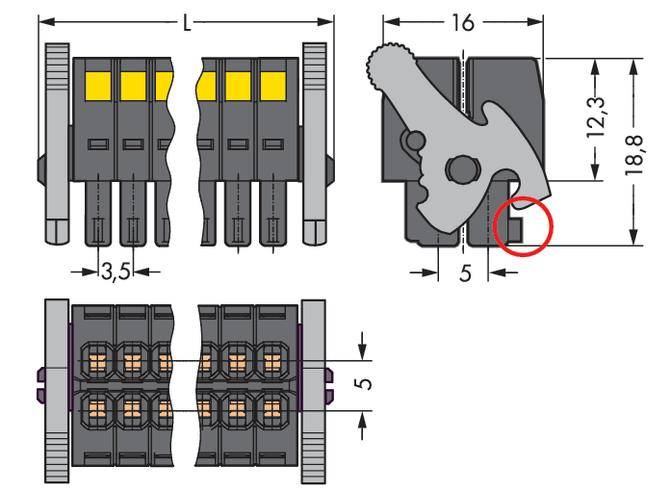

Teckning av en kontakt med dimensioner: 16 mm bredd, 18,8 mm höjd. Visar olika vyer och komponenter hos kontakten.
1/3
Typ av produkt
Sockelhuskabel
Konstruktionsform
Hona rak
Antal serier
2
Serie
713
RM
3.50 mm
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans ons 2 dec.
Antal (förpackningsstorlek 10 st)
Toal (4 190,00 kr / stycken)
4 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

MCS MIDI HD honkontakt

  • Antal positioner totalt 36 Antal rader 2 industrivaror Ja Innehåll 10 St.

Tekniska specifikationer

Typ av produkt

Sockelhuskabel

Konstruktionsform

Hona rak

Antal serier

2

Anslutningssystem

wire-to-board

Serie

713

Funktioner

med låsspak på sidan

kodningsbar

RM

3.50 mm

Antal positioner per rad

18

Totalt antal poler

36

Bredd

71.50 mm

Nominell ström

10 A

Nominell ström - avrundad

10 A

Innehåll

10 st

AWG max.

16

AWG min.

28

avisolering längd (max.)

7.00 mm

Mått.

(L x B x H) 16.00 x 71.50 x 18.80 mm

Anslutning

Fjäderklämma

Höljematerial

PA 66

Tillverkarnr.

713-1118/037-000

Tillverkarfärg

Svart

Industriförpackning

Ja

Kontaktmaterial

Kopparlegering

Kontaktyta kontaktsida

förtennad

Nominell spänning

160 V

Höjd

18.80 mm

Längd

16.00 mm

max. Tvärsnitt

1.5 mm²

Area min.

0.08 mm²

Kontaktriktning

Vinkelrät till PCB

Max. temperatur

+100 °C

Min. temperatur

-60 °C

Typ

713-1118/037-000

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 538320 WAGO Sockelhuskabel 713 Totalt antal poler 36 Rastermått: 3.50 mm 713-1118/037-000 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 538320 WAGO Sockelhuskabel 713 Totalt antal poler 36 Rastermått: 3.50 mm 713-1118/037-000 10 st

Beskrivning

Observera, denna text är maskinöversatt.

Med utkastare, 18x2 stiftavstånd 3,5 mm / 0,138 i 100% omvänd polaritet skyddade 2-rad, kodad, svart.
