WAGO 736-107/000-016 Dubbeldäckad terminal 0.34 mm² Antal poler 14 Grön, Gul 49 st

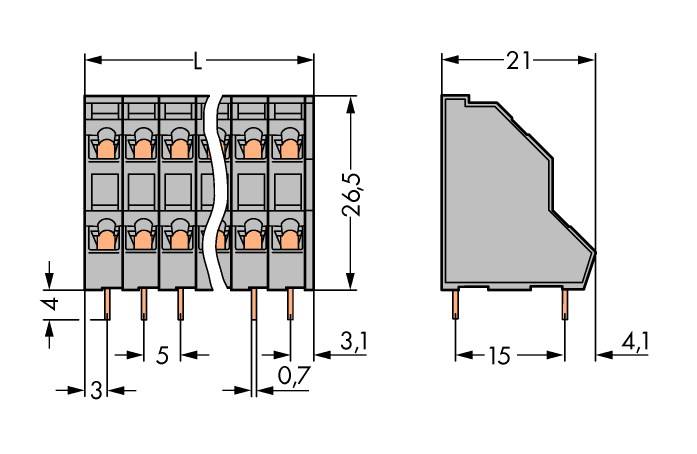

Kopplingsschema med tekniska mått för en elektrisk kontaktanslutning. Sido- och frontal vy med exakta dimensioner.

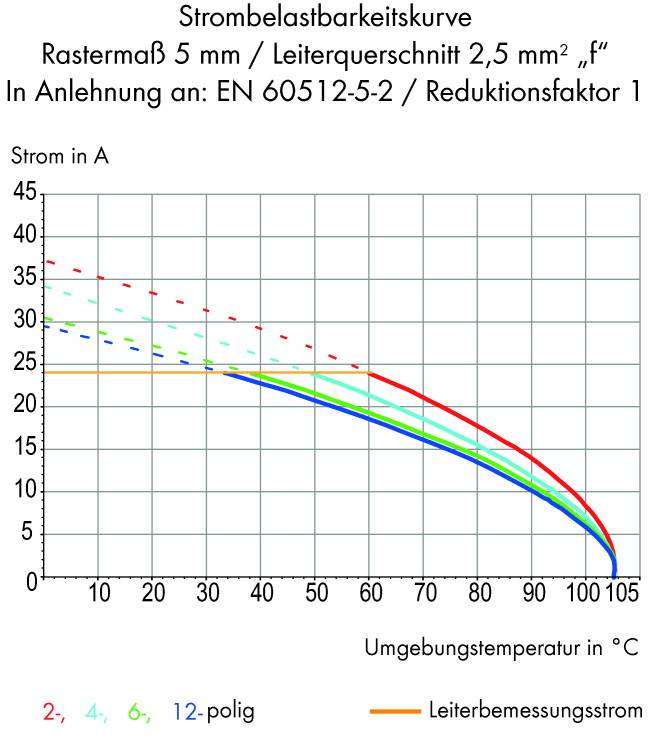

Strömbelastbarhetsdiagram: Diagram som visar ström (i A) mot temperatur (i °C) för olika färger/linjer, enligt standardenlig EN 60512-5-2.

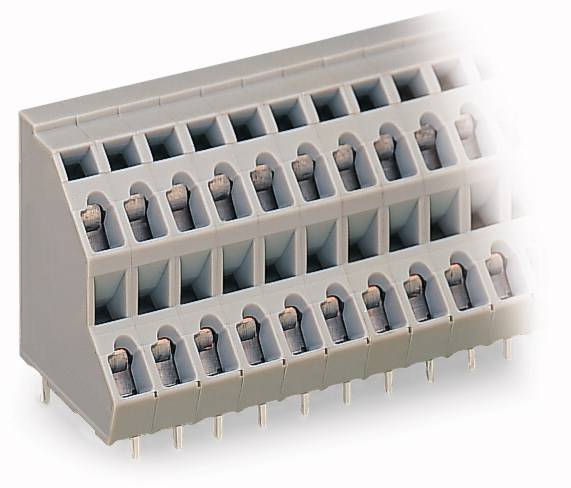

En grå kopplingspunkt med flera anslutningsrader, som används för elektriska anslutningar.

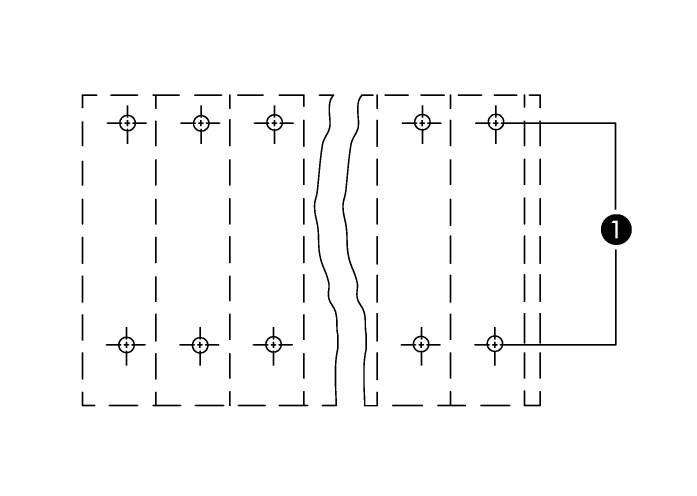

Diagrammet visar två pelare med prickade linjer och markeringar. Referenslinjen, numrerad som '1', förbinder pelarna.
1/4
Typ av produkt
Dubbeldäckad terminal
RM
5 mm
5.08 mm
Antal positioner per rad
7
Antal poler
14
Anslutning
Fjäderklämma
Krets
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 14 dec.
Antal (förpackningsstorlek 49 st)
Toal (107,96 kr / stycken)
5 290,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Dubbelstockuttag

  • Innehåll 49 st

Tekniska specifikationer

Typ

736-107/000-016

Typ av produkt

Dubbeldäckad terminal

Egenskaper

med PUSH WIRE®

RM

5 mm

5.08 mm

Antal serier

2

Antal positioner per rad

7

Antal poler

14

Serie

736

avisolering längd (min.)

9 mm

avisolering längd (max.)

10 mm

Anslutning

Fjäderklämma

Krets

Nominell ström

24 A

Tvärsnitt flexibelt (min.)

0.25 mm²

Nominell ström - avrundad

24 A

Tvärsnitt styv (min.)

0.20 mm²

Tvärsnitt flexibelt (max.)

0.34 mm²

Tvärsnitt styv (max.)

0.75 mm²

AWG min.

24

Kontaktriktning

Horisontell till PCB

AWG max.

18

Kontaktmaterial

Elektrolytisk koppar, förtennad

Kapslingsmaterial

Polyamid 6.6

Tillverkarfärg

Grön

Gul

Trådskydd

Ja

Rörelseriktning

Horisontell till PCB

Vikt

16.587 g

Tillverkarnr.

736-107/000-016

Industriförpackning

Ja

Innehåll

49 st

Nominell spänning

630 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 655770 WAGO 736-107/000-016 Dubbeldäckad terminal 0.34 mm² Antal poler 14 Grön, Gul 49 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 655770 WAGO 736-107/000-016 Dubbeldäckad terminal 0.34 mm² Antal poler 14 Grön, Gul 49 st
