VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1 kanal
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (3 190,00 kr / stycken)
3 190,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
DDS-funktionsgenerator
- 50 MHz bandbredd (sinus)
- 200 MS/s samplingshastighet
- Bitmönstergenerator
- 50 MHz frekvensräknare
- Signalgenerering från extern CSV-signalfil t.ex. från Tektronix®
Viktig information!
Tekniska specifikationer
- Generator: samplingsfrekvens: 200 MSa/s
- Amplitud: ± 3,5 V
- Frekvensupplösning: 0,1 %
- Digitalnivå: LVCMOS
- Utgångssignalform
Sinus, fyrkant, sågtand, trapets, arbiträr, Gaussiskt brus, vitt brus, AM/FM
- Typ av produkt
Funktionsgenerator USB
- Frekvens
50 MHz (max)
- Signal-utgångsformer
Sinus
- Frekvensområde sinus
1 Hz - 50 MHz
- Distorsionsfaktor sinus
-50 dBc
- Frekvensområde fyrkant
1 Hz - 5 MHz
- Visning
LED
- Frekvensområde trekant
1 Hz - 10 MHz
- Frekvensområde ARB
1 Hz - 25 MHz
(ej certifierad kalibrering)
- Extern frekvensmätning
DC - 50 MHz
- Mått.
(B x H) 206 mm x 122 mm
- Vikt
400 g
- Antal kanaler
1 kanal
- Frekvens (max.)
50 MHz
- Egenskaper
inkl. Frekvensräknare
- Bredd
206 mm
- Höjd
122 mm
- Gränssnitt
USB
- Spänningsförsörjning
USB
- Typ
DDS-3025
- Upplösning
12 Bit
- Frekvens
DC - 50 MHz
- Impedans
50 Ω
- Spänningsförsörjning (specifikationer)
USB
- Ingångsmotstånd
> 100 kΩ
Efterlevnad och certifieringar
Certified by EU Garan
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1 kanal
Deklaration om överensstämmelse
Deklaration om överensstämmelse 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1 kanal
Villkor för garanti
Villkor för garanti 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1 kanal
Nedladdning
Nedladdning 1188090 VOLTCRAFT DDS-3025 Funktionsgenerator USB 50 MHz (max) 1 kanal
Beskrivning

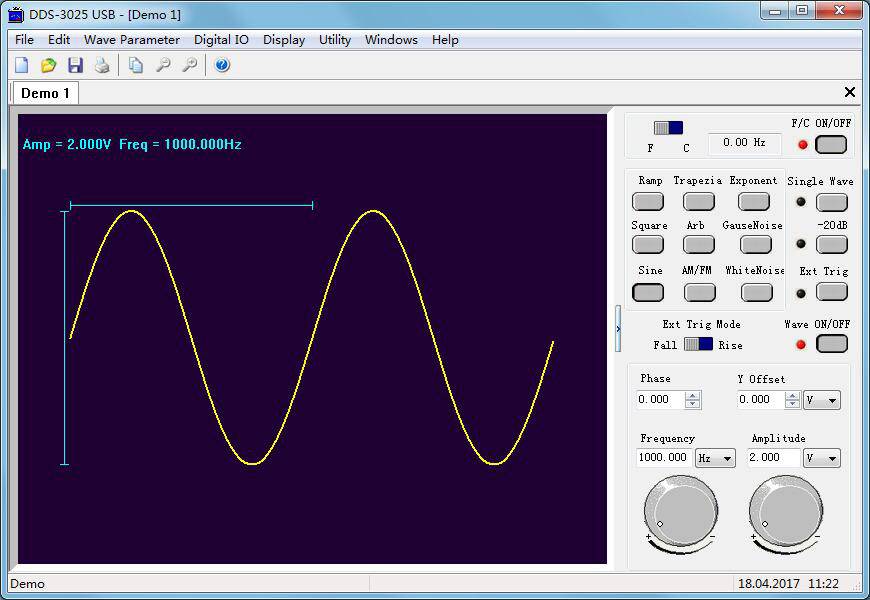

Tillsammans med en Windows®-kompatibel dator med USB-gränssnitt får du en väl utrustad arbiträr DDS-funktionsgenerator med den extra fördelen att mätdata kan sparas och vidarebearbetas. Enheten har en utgångskanal som kan skapa och återge arbiträra signaler upp till 25 MHz eller sinussignaler upp till 50 MHz. Displayen liknar den hos ett vanligt oscilloskop.
Inställningarna görs i programvaran.
Den inbyggda bitmönstergeneratorn och frekvensräknaren möjliggör avancerade analyser av digitala system.
Via det integrerade minnet kan även en förinställd signal återges utan dator.
Strömförsörjningen sker då via en extra USB-nätenhet.
Inställningarna görs i programvaran.
Den inbyggda bitmönstergeneratorn och frekvensräknaren möjliggör avancerade analyser av digitala system.
Via det integrerade minnet kan även en förinställd signal återges utan dator.
Strömförsörjningen sker då via en extra USB-nätenhet.
Version
- 12 bitars vertikal upplösning
- Extern triggning
- Synkron-utgång
- Användning och inställning via programvaran
- Anslutning till Lab View-system
- 4 digitala ingångar (6 bitar) och 12 digitala utgångar (12 bitar)
- Oberoende funktion utan dator med internminnet (extra USB-nätenhet krävs).
Ingår i leveransen
- USB-kabel
- BNC-BNC-kabel
- Cd-skiva med programvara
- Bruksanvisning.
Systemkrav
- CD-enhet · Fri USB 2.0-anslutning. · Windows® XP/Windows Vista™/Windows® 7/8.
