Name: Uni-T UTG9504T+ Funktionsgenerator nätdriven 1 µHz - 500 MHz 4 kanaler Fyrkant (value.1376410), Signal , Triangel (value
Brand: Uni-T
SKU: 3837313
Availability: BackOrder

Framvy av en UNIT-T digital funktion/godtycklig vågformgenerator som visar en röd sinusvåg på CH1 med frekvens-, amplitud-, offset- och fasinställningar på pekskärmen.

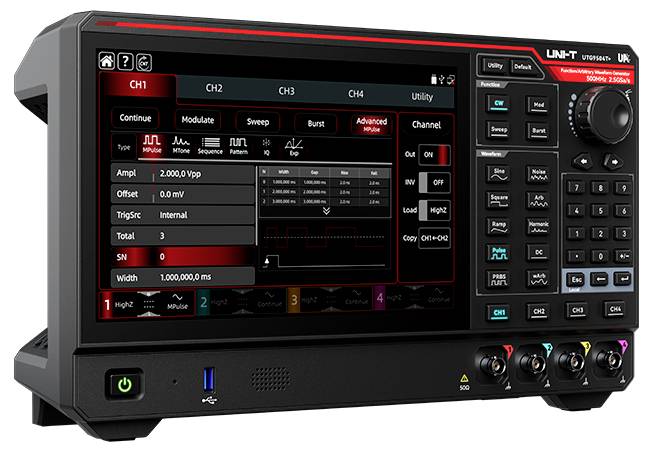

Digital oscilloskop med pekskärm som visar CH1 pulsinstallningar och vågformskontroller, plus fysiska vred och ingångsportar på höger sida.

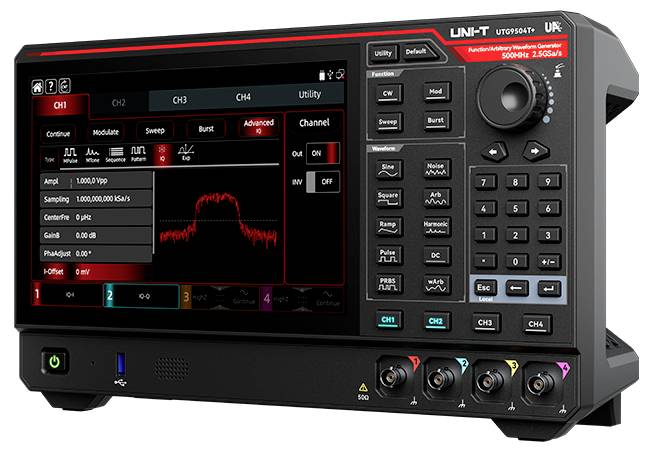

Digital oscilloskop som visar en vågform på skärmen, med kontrollknappar och fyra kanalingångar på frontpanelen.

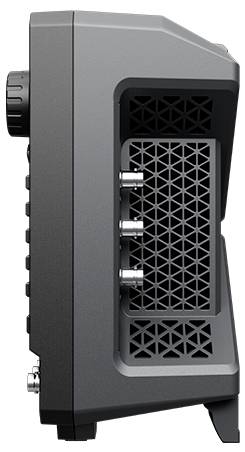

Sidovy av en grå och svart elektronisk enhet med ett ventilerat galler och flera metallkontakter eller portar på sidan.

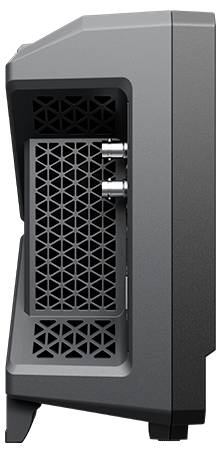

Sidovy av ett svart PC-tornskåp med en perforerad frontpanel och två synliga USB-portar.

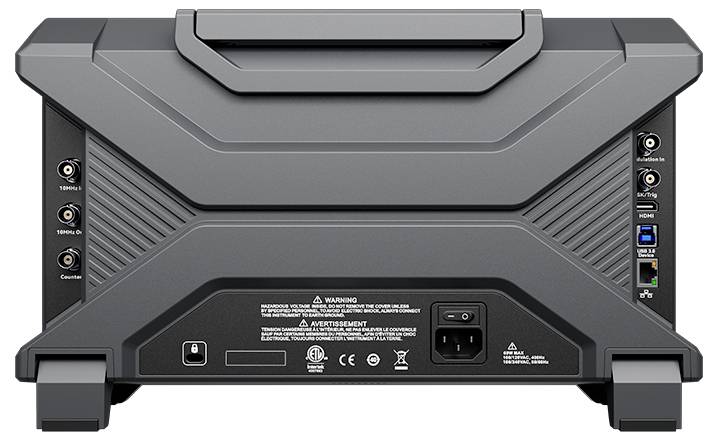

Bakvy av en stor skärm som visar strömingång, HDMI- och USB-portar samt anslutningar för inbyggda högtalare på ett mörkgrått hölje.

1/6

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

1 Styck

Toal (94 690,00 kr / stycken)

94 690,00 kr

inkl. moms

Fri frakt

Endast 1 Styck kvar på lager

Endast tillgängligt för företagskunder

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max. Utgångsfrekvens 500 MHz
Avsökningshastighet 2,5 GSa/s
Vertikal upplösning 16 bitar
4 kanaler
Valfri vågformslängd: 128 Mpts
Display: 10,1-tums TFT-LCD-pekskärm

Tekniska specifikationer

10,1-tums kapacitiv pekskärm
4 oberoende kanaler med full effekt
Signal-överlagring (SNR)
Digital protokollutgång (SPI, I2C, UART)
Avancerade funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, Expression)

Utgångssignalform: Sinus, fyrkant, ramper/triangel, impuls, harmonisk, brus, PRBS, DC, arbiträr

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 500 MHz

Signal-utgångsformer: Fyrkant (value.1376410)
Signal
Triangel (value.1376409)
Arbiträr
Brus (value.1376413)
Ramp

Frekvensområde sinus: 1 µHz – 500 MHz

Distorsionsfaktor sinus: 0,07 %

Frekvensområde fyrkant: 1 µHz – 170 MHz

Stigtid fyrkantig: 2 ns

Visning: LCD

Frekvensområde trekant: 1 µHz – 20 MHz

Frekvensområde ARB: 1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

: (ej certifierad kalibrering)

Wobbelfunktion: Ja (Sweep: Linjär, logaritmisk, lista, steg)

Intern modulation: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Extern modulering: AM, FM, PM, DSB-AM, ASK FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synkron): Intern, extern, manuell

Gate (asynkron): Ja (Gated-läge stöds)

Extern frekvensmätning: Ja (integrerad frekvensräknare: 100 MHz - 800 MHz, 8 siffror/s)

Mått.: (B x H) 361 mm x 209 mm

Vikt: 4.5 kg

Antal kanaler: 4 kanaler

Frekvens (max.): 500 MHz

Frekvens min.: 1 µHz

Egenskaper: inkl. Frekvensräknare

Kalibreringsservice: Fabrikskalibrering

Mätningskategori: CAT II

Bredd: 361 mm

Höjd: 209 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Spänningsförsörjning: 230 V/AC

Typ: UTG9504T+

Dokument & nedladdningar

Datablad

Datablad 3837313 Uni-T UTG9504T+ Funktionsgenerator nätdriven 1 µHz - 500 MHz 4 kanaler Fyrkant (value.1376410), Signal , Triangel (value

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3837313 Uni-T UTG9504T+ Funktionsgenerator nätdriven 1 µHz - 500 MHz 4 kanaler Fyrkant (value.1376410), Signal , Triangel (value

Beskrivning

UTG9504T+ är toppmodellen i serien UTG9000T+ och ger 500 MHz utgångsfrekvens på fyra motsvarande kanaler vid 2,5 GSA/s avkänningshastighet och 16 bit vertikal upplösning. Den ger exakta, stabila och förvrängningsfria signaler med kort stigtid för rektangulära signaler. Stöd för omfattande analoga och digitala moduleringssätt, PRBS, Sweep- och burst-drift samt utökade signalformer Multi-Pulse, Sequence, Multi-Tone, IQ, mönster och Exp. Med 128 Mpts arbiträrminne, inbyggd signalformseditor, frekvensräknare och 10,1-tums pekskärm är den konstruerad för krävande utvecklings- och högfrekvenskontrolluppgifter.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Distorsionsfri signalåtergivning: Störningsfritt dynamikområde från -80 dBc och lågt jitter för rena, stabila signaler
Snabba flanktider: Flanktid upp till 2 ns, minimal impulsbredd ≥3 ns, fininställning i 100-ps-steg, tid per impuls kan ställas in
Fyra separata kanaler: Samtidig utmatning på alla kanaler för parallell- och multiinstrumenttester
Kanalkoppling & signaladdition: Frekvens, amplitud och fas kan anslutas fritt, utgångar kan kombineras (t.ex. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanals-synkronisering: Ändring på en kanal överför sig automatiskt till de övriga tre
One-Click SNR: Överfall av Gauss-brus för direkt bedömning av störningståligheten
15 MODULERINGSSÄTT AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitalt protokollutgång: SPI, I² C och UART
Mycket exakt frekvensräknare: Maskinvaru-frekvensräknare med mätområde på 100 MHz till 800 MHz
ArbiträrsignaleEditor: Över 200 integrerade signalformer, bearbetning på enheten eller på datorn via rit- och matematiska funktioner
Avancerade signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ och Exp

Ingår i leveransen

UTG9504T+ x1
Nätkabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Tips

Ytterligare modeller

UTG9354T+: 4 kanaler, 350 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 128 Mpts arbiträra vågformslängd, 10,1-tums TFT-LCD pekskärm
