Uni-T UTG9354T+ Funktionsgenerator nätdriven 1 µHz - 350 Hz 4 kanaler Signal , Fyrkant (value.1376410), Ramp, Brus (valu

Frontpanel på en UNI-T vågformgenerator som visar CH1 vald, DCS sinusvågform vid 1,000.000 kHz, 3.300 Vpp, 0.00 V offset och andra kanalstyrningar.

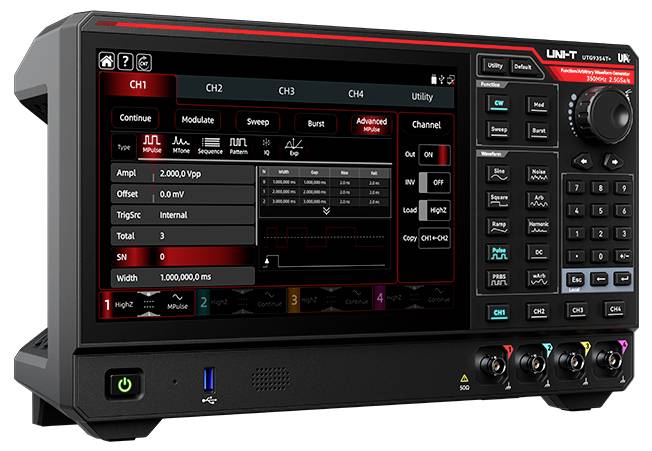

Digitalt oscilloskop med pekskärm som visar kanalinställningar och vågformskontroller, plus fysiska rattar och ingångsportar på höger sida.

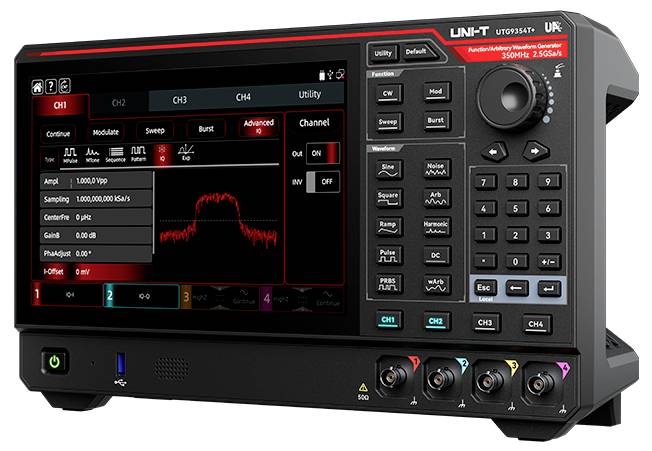

Svart UNI-T UTG9354T godtycklig vågformsgenerator med pekskärmsdisplay, kontrollknappar, knappsats och fyra utgångsportar på frontpanelen.

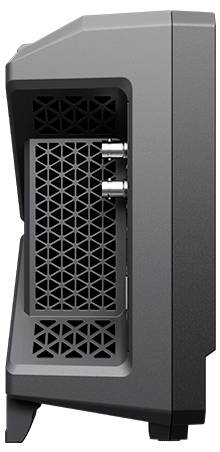

Sidovy av ett svart datortornhölje med ventilerade nätkuddar och två synliga sidoportar.

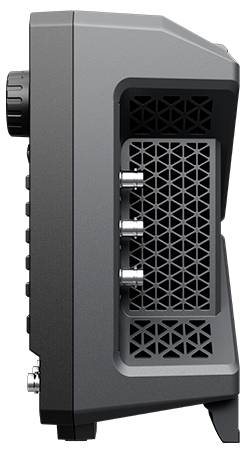

Sidovy av en grå elektronisk enhet med en svart ventilerad panel och tre metallkontakter, visad mot en vit bakgrund.

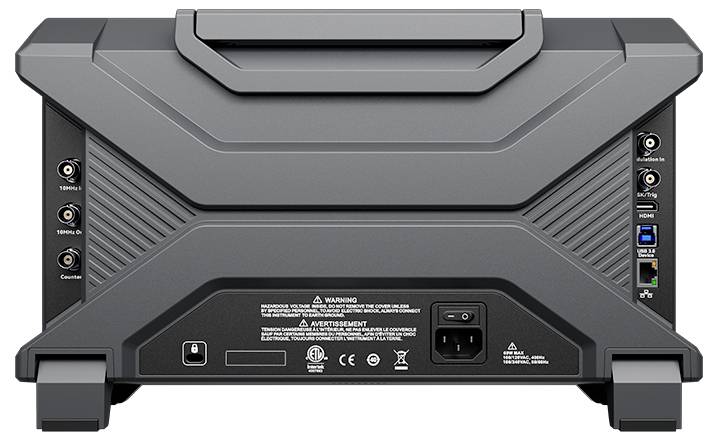

Bakvy av en bredskrermsskärm som visar indataportar, strömuttag och ventilationspaneler på ett mörkgrått hölje.
1/6
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
2 Styck
Toal (69 190,00 kr / stycken)
69 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 2 Styck kvar på lager
Endast tillgängligt för företagskunder
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

  • Max. Utgångsfrekvens 350 MHz
  • Avsökningshastighet 2,5 GSa/s
  • Vertikal upplösning 16 bitar
  • 4 kanaler
  • Valfri vågformslängd: 128 Mpts
  • Display: 10,1-tums TFT-LCD-pekskärm

Tekniska specifikationer

  • 10,1-tums kapacitiv pekskärm
  • 4 oberoende kanaler med full effekt
  • Signal-överlagring (SNR)
  • Digital protokollutgång (SPI, I2C, UART)
  • Avancerade funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, Expression)
Utgångssignalform

Sinus, fyrkant, ramper/triangel, impuls, harmonisk, brus, PRBS, DC, arbiträr

Typ av produkt

Funktionsgenerator nätdriven

Frekvens

1 µHz - 350 Hz

Signal-utgångsformer

Signal

Fyrkant (value.1376410)

Ramp

Brus (value.1376413)

Arbiträr

Frekvensområde sinus

1 µHz – 350 MHz

Distorsionsfaktor sinus

0,07 %

Frekvensområde fyrkant

1 µHz – 120 MHz

Stigtid fyrkantig

2 ns

Visning

LCD

Frekvensområde trekant

1 µHz – 20 MHz

Frekvensområde ARB

1 µHz – 50 MHz

(ej certifierad kalibrering)

Intern modulation

AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Extern modulering

AM, FM, PM, DSB-AM, ASK FSK, PSK, OSK, PWM, SUM

VCF

Ja

Trigger (synkron)

Intern, extern (stigande/fallande flank), manuell

Gate (asynkron)

Ja (Gated Burst Mode)

Extern frekvensmätning

Ja (integrerad frekvensräknare: 100 MHz - 800 MHz, 8 siffror/s)

Mått.

(B x H) 361 mm x 209 mm

Vikt

4.5 kg

Antal kanaler

4 kanaler

Frekvens (max.)

350 Hz

Frekvens min.

1 µHz

Egenskaper

inkl. Frekvensräknare

Kalibreringsservice

Fabrikskalibrering utan certifikat

Mätningskategori

CAT II

Bredd

361 mm

Höjd

209 mm

Gränssnitt

USB-Host

USB-enhet

LAN

HDMI

Spänningsförsörjning

230 V/AC

Typ

UTG9354T+

Dokument & nedladdningar

Datablad

Datablad 3837314 Uni-T UTG9354T+ Funktionsgenerator nätdriven 1 µHz - 350 Hz 4 kanaler Signal , Fyrkant (value.1376410), Ramp, Brus (valu

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3837314 Uni-T UTG9354T+ Funktionsgenerator nätdriven 1 µHz - 350 Hz 4 kanaler Signal , Fyrkant (value.1376410), Ramp, Brus (valu

Beskrivning

UTG9354T+ ger 350 MHz utgångsfrekvens på fyra likvärdiga kanaler med 2,5 GSA/s samplingshastighet och 16 bit vertikal upplösning. Den ger exakta, stabila och förvrängningsfria signaler med kort stigtid för rektangulära signaler. Stöd för omfattande analoga och digitala moduleringssätt, PRBS, Sweep- och burst-drift samt utökade signalformer Multi-Pulse, Sequence, Multi-Tone, IQ, mönster och Exp. Med 128 Mpts arbiträrminne, inbyggd signalformseditor, frekvensräknare och 10,1-tums pekskärm är enheten konstruerad för krävande utvecklings- och kontrolluppgifter.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • Distorsionsfri signalåtergivning: Störningsfritt dynamikområde från -80 dBc och lågt jitter för rena, stabila signaler
  • Snabba flanktider: Flanktid upp till 2 ns, minimal impulsbredd ≥3 ns, fininställning i 100-ps-steg, tid per impuls kan ställas in
  • Fyra separata kanaler: Samtidig utmatning på alla kanaler för parallell- och multiinstrumenttester
  • Kanalkoppling & signaladdition: Frekvens, amplitud och fas kan anslutas fritt, utgångar kan kombineras (t.ex. CH1 = CH1 + CH2 + CH3 + CH4)
  • 4-kanals-synkronisering: Ändring på en kanal överför sig automatiskt till de övriga tre
  • One-Click SNR: Överfall av Gauss-brus för direkt bedömning av störningståligheten
  • 15 MODULERINGSSÄTT AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
  • Digitalt protokollutgång: SPI, I² C och UART
  • Mycket exakt frekvensräknare: Maskinvaru-frekvensräknare med mätområde på 100 MHz till 800 MHz
  • ArbiträrsignaleEditor: Över 200 integrerade signalformer, bearbetning på enheten eller på datorn via rit- och matematiska funktioner
  • Avancerade signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ och Exp

Ingår i leveransen

  • UTG9354T+ x1
  • Nätkabel x1
  • USB-datakabel x1
  • BNC-BNC-kabel x4

Tips

Ytterligare modeller
UTG9504T+: 4 kanaler, 500 MHz utgångsfrekvens, 2,5 GSA/s samplingshastighet, 16-bitars vertikal upplösning, 128 Mpts arbiträra vågformslängd, 10,1-tums TFT-LCD pekskärm
