Name: Uni-T UTG4202A Funktionsgenerator nätdriven 1 µHz - 200 MHz 2 kanaler Arbiträr
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

Framvy av en UNI-T UTG4024-vågformsgenerator som visar inställningar för dubbla kanaler och vågformsvisningar på skärmen, med CH1 markerad i rött och CH2 i blått.

Uni-T UTG4202A Funktionsgenerator nätdriven 1 µHz - 200 MHz 2 kanaler Arbiträr-1

Uni-T UTG4202A Funktionsgenerator nätdriven 1 µHz - 200 MHz 2 kanaler Arbiträr-2

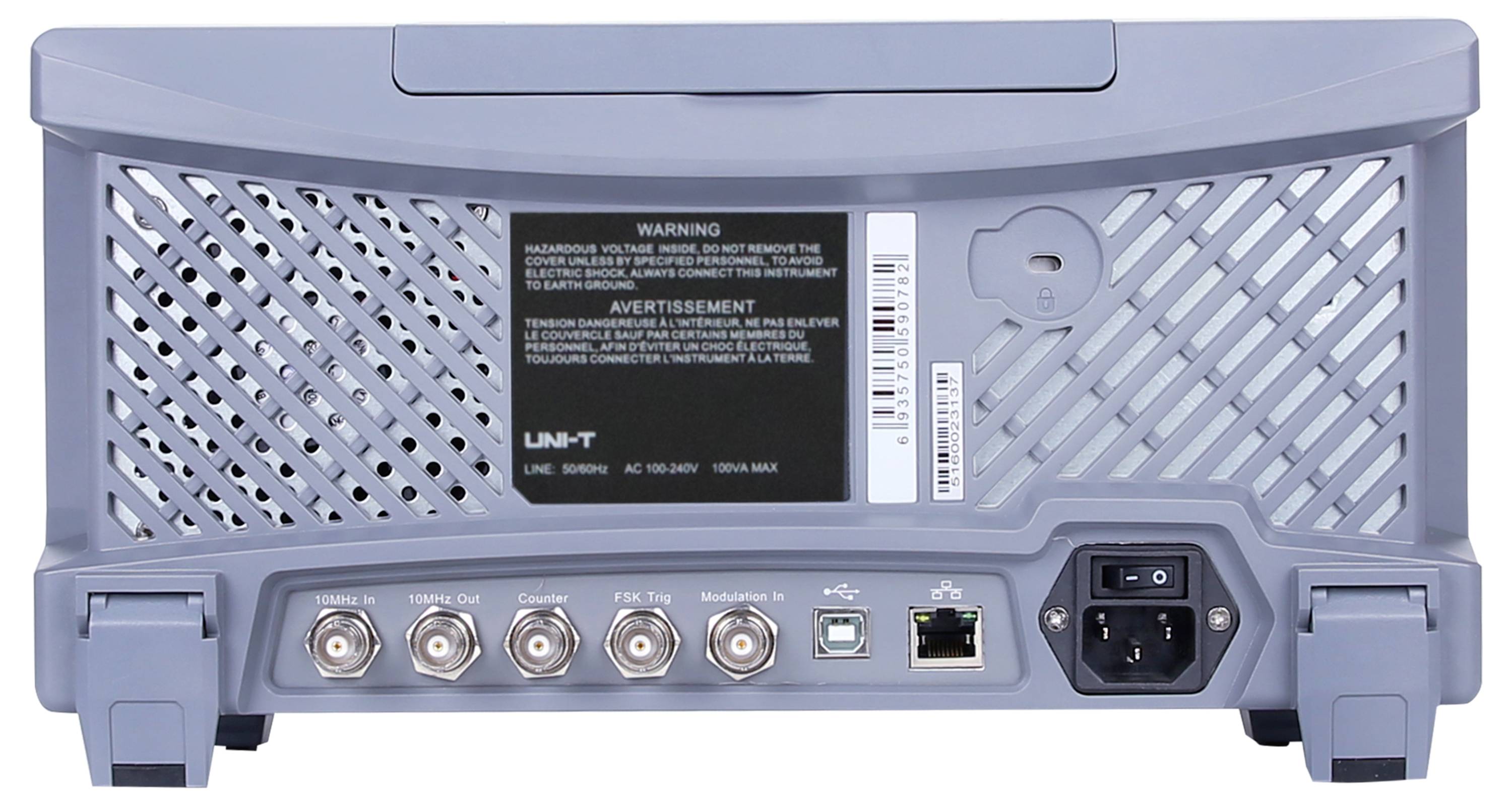

Uni-T UTG4202A Funktionsgenerator nätdriven 1 µHz - 200 MHz 2 kanaler Arbiträr-3

1/4

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

10 Styck

Antal

Styck

Toal (17 592,00 kr / stycken)

17 592,00 kr

exkl. moms

Fri frakt

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max. Utgångsfrekvens 200 MHz
Avsökningshastighet 500MSa/s.
Vertikal upplösning 16 bitar
Kanaler: 2
Valfri vågformslängd: 32 Mpts
Display: 8-tums TFT-LCD

Tekniska specifikationer

8 tum (20,3 cm) TFT-färg-LCD, WVGA (800 x 480)
16-bitars vertikal upplösning
Digital protokollutgång (UART, I2C, SPI)

Utgångssignalform: Sinus, fyrkant, ramp, harmoniska axlar, impuls, brus, DC-spänning och arbiträr

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 200 MHz

Signal-utgångsformer: Arbiträr

Frekvensområde sinus: 1 µHz bis 200 MHz

Distorsionsfaktor sinus: 0,2 %

Frekvensområde fyrkant: 1 µHz bis 60 MHz

Stigtid fyrkantig: 5 ns

Visning: LCD

Frekvensområde trekant: 1 µHz bis 5 MHz

Frekvensområde ARB: 1 µHz bis 50 MHz

: (ej certifierad kalibrering)

Wobbelfunktion: Stöder linjär och logaritmisk frekvensweep

Intern modulation: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM QAM

Extern modulering: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Realiserar via extern analog modulationsingång

Trigger (synkron): Intern, extern och manuell

Gate (asynkron): Stöder i Gating-läge (Burst) via extern digital modulationsgränssnitt

Extern frekvensmätning: Inbyggd 6-bitars-frekvensräknare, område 100 MHz till 800 MHz

Mått.: (B x H) 336 mm x 164 mm

Vikt: 3.5 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 200 MHz

Frekvens min.: 1 µHz

Egenskaper: Modulering

Bredd: 336 mm

Höjd: 164 mm

Gränssnitt: USB-enhet
USB-Host
LAN

Spänningsförsörjning: 230 V/AC

Typ: UTG4202A

Dokument & nedladdningar

Datablad

Datablad 3757392 Uni-T UTG4202A Funktionsgenerator nätdriven 1 µHz - 200 MHz 2 kanaler Arbiträr

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3757392 Uni-T UTG4202A Funktionsgenerator nätdriven 1 µHz - 200 MHz 2 kanaler Arbiträr

Beskrivning

UTG4202A kan användas på många olika områden och integrerar flera signalformer, inklusive funktionsgenerator, arbiträrsignalgenerator, pulsgenerator, harmoniskt generering samt analoga och digitala modulationskällor. Den har en hög avkänningshastighet på upp till 500 MSA/s och en maximal vågformslängd på upp till 32 MPT. För att skapa stabila, exakta och förvrängningsfria signaler använder UTG4202A Direct-Digital-Synthesizer-teknik (DDS). Ett användarvänligt gränssnitt med en högupplöst 8-tums display och en genomtänkt layouts ger en effektiv och bekväm hantering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Många moduleringssätt: Stöd för AM, FM, PM och digitala moduleringar som ASK, FSK, PSK, QAM m.m.
Harmonisk utgångsfunktion: Upp till 16 harmoniska fritt inställbara (ordning, amplitud, fas)
32 Mpts minnesdjup & 7 GB minne: Stort arbiträrvågformsminne och omfattande internt minne
Sweep-funktion: Linjära och logaritmiska sweep-lägen
Digitala gränssnitt (tillval): Stöd för SPI, I² C och UART

Ingår i leveransen

UTG4202A x 1
Nätkabel x 1
USB-kabel x 1
BNC-BNC-genomgångsledning x 4

Tips

Ytterligare modeller

- UTG4082A: 80 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD-pekskärm.

- UTG4122A: 120 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD.

- UTG4162A: 160 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD-pekskärm.
