Name: Uni-T UTG4122A Funktionsgenerator nätdriven 1 µHz - 120 MHz 2 kanaler Arbiträr
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

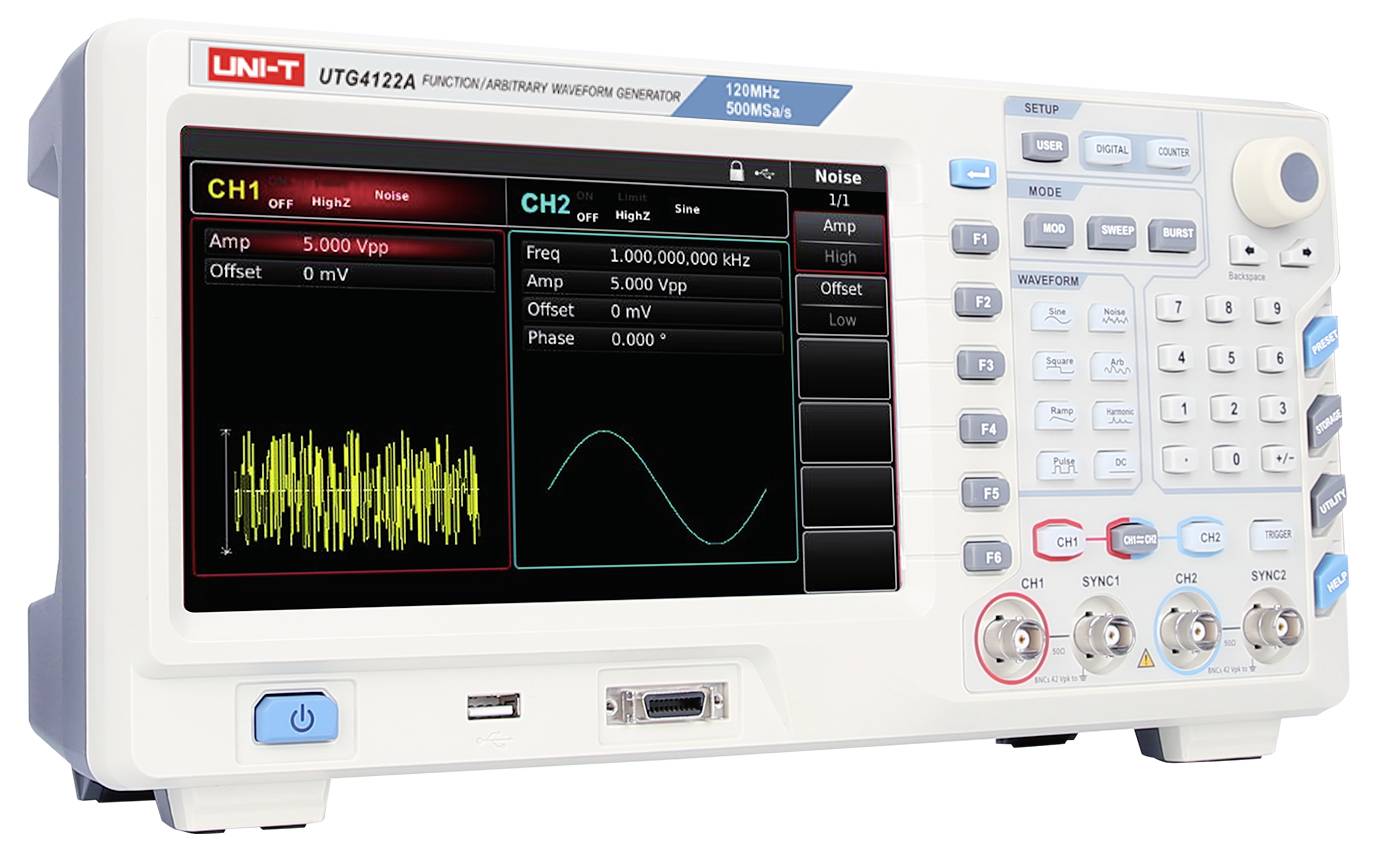

Frontpanel på en UNI-T vågformsgenerator som visar CH1 och CH2-inställningar på displayen, med knappsats, funktionsknappar och utgångsanslutningar på höger och botten.

Uni-T UTG4122A Funktionsgenerator nätdriven 1 µHz - 120 MHz 2 kanaler Arbiträr-1

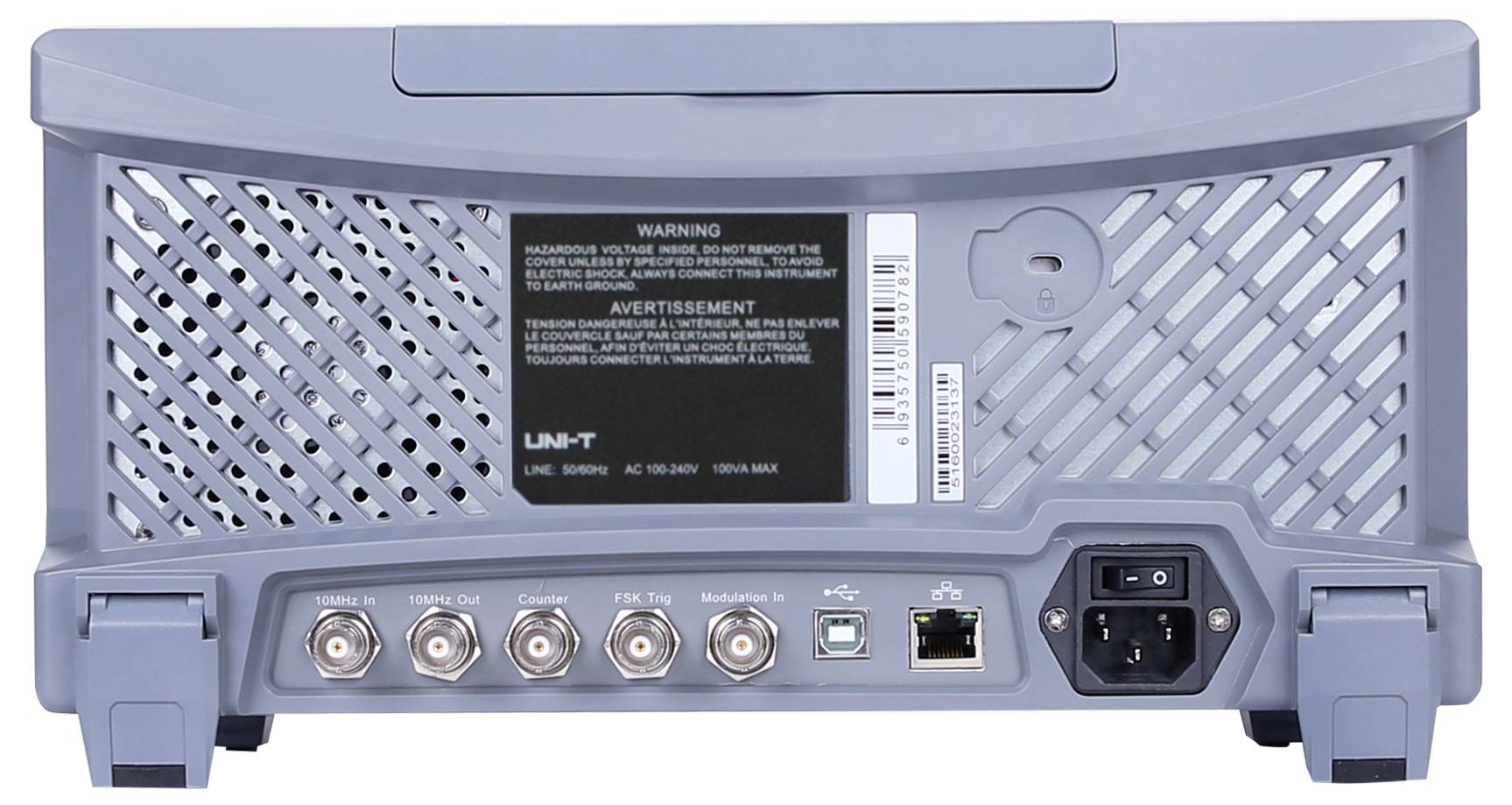

Uni-T UTG4122A Funktionsgenerator nätdriven 1 µHz - 120 MHz 2 kanaler Arbiträr-2

1/3

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

3 Styck

Antal

Styck

Toal (12 232,00 kr / stycken)

12 232,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max. Utgångsfrekvens 120 MHz
Avsökningshastighet 500MSa/s.
Vertikal upplösning 16 bitar
Kanaler: 2
Valfri vågformslängd: 32 Mpts
Display: 8-tums TFT-LCD

Tekniska specifikationer

Utgångssignalform: Sinus, fyrkant, ramp (triangel), impuls, brus, DC-spänning, övertoner, arbiträr

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 120 MHz

Signal-utgångsformer: Arbiträr

Frekvensområde sinus: 1 µHz - 120 MHz

Distorsionsfaktor sinus: 0,2 %

Frekvensområde fyrkant: 1 µHz bis 40 MHz

Stigtid fyrkantig: 6 ns

Visning: LCD

Frekvensområde trekant: 1 µHz bis 3 MHz

Frekvensområde ARB: 1 µHz bis 30 MHz

: (ej certifierad kalibrering)

Wobbelfunktion: Linjär och logaritmisk

Intern modulation: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM QAM

Extern modulering: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Med stöd av extern analog modulering

Trigger (synkron): Intern, extern, manuell

Gate (asynkron): Stöder i Gating-läge (Burst) via extern trigger

Extern frekvensmätning: Inbyggd 6-bitars frekvensräknare, område 100 MHz till 800 MHz

Mått.: (B x H) 336 mm x 164 mm

Vikt: 3.5 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 120 MHz

Frekvens min.: 1 µHz

Egenskaper: Modulering

Bredd: 336 mm

Höjd: 164 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Spänningsförsörjning: 230 V/AC

Typ: UTG4122A

Dokument & nedladdningar

Datablad

Datablad 3757390 Uni-T UTG4122A Funktionsgenerator nätdriven 1 µHz - 120 MHz 2 kanaler Arbiträr

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3757390 Uni-T UTG4122A Funktionsgenerator nätdriven 1 µHz - 120 MHz 2 kanaler Arbiträr

Beskrivning

UTG4122A kan användas inom många olika användningsområden och integrerar flera signalformer, inklusive funktionsgenerator, arbiträrsignalgenerator, pulsgenerator, harmonisk generering samt analoga och digitala moduleringskällor. Den har en hög avkänningshastighet på upp till 500 MSA/s och en maximal vågformslängd på upp till 32 MPT. För att skapa stabila, exakta och förvrängningsfria signaler använder UTG4122A Direct-Digital-Synthesizer (DDS). Ett användarvänligt gränssnitt med en högupplöst 8-tums display och en genomtänkt layouts ger en effektiv och bekväm hantering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Många moduleringssätt: Stöd för AM, FM, PM och digitala moduleringar som ASK, FSK, PSK, QAM m.m.
Harmonisk utgångsfunktion: Upp till 16 harmoniska fritt inställbara (ordning, amplitud, fas)
32 Mpts minnesdjup & 7 GB minne: Stort arbiträrvågformsminne och omfattande internt minne
Sweep-funktion: Linjära och logaritmiska sweep-lägen
Digitala gränssnitt (tillval): Stöd för SPI, I² C och UART

Ingår i leveransen

UTG4122A x 1
Nätkabel x 1
USB-kabel x 1
BNC-BNC-genomgångsledning × 2

Tips

Ytterligare modeller

- UTG4082A: 80 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD-pekskärm.

- UTG4162A: 160 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD-pekskärm.

- UTG4202A: 200 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD.
