Uni-T UTG4082A Funktionsgenerator nätdriven 1 µHz - 80 Hz 2 kanaler Arbiträr

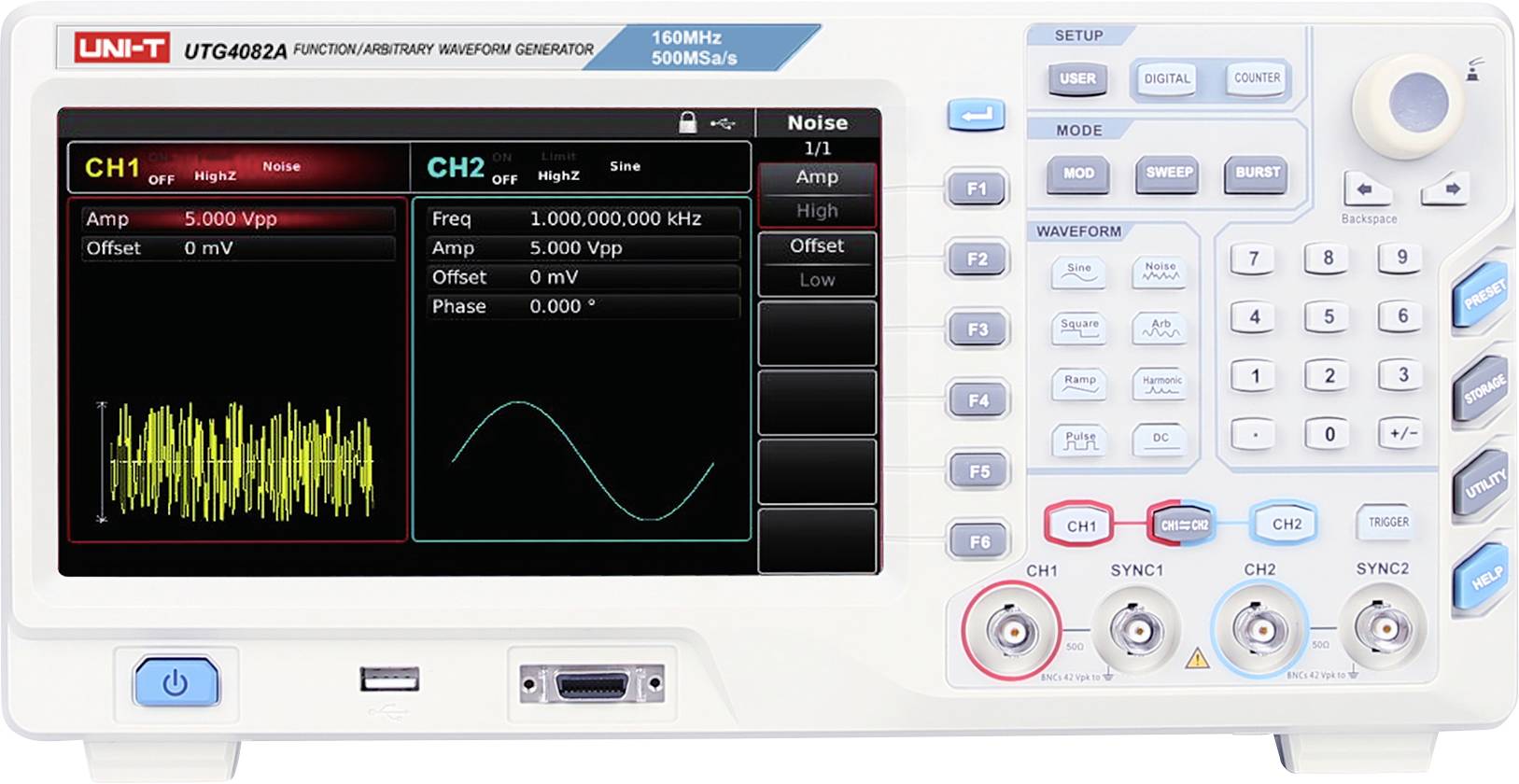

UNI-T UTG4082A funktion/godtycklig vågformsgenerator visar CH1-brusutgång och CH2-sinusvågsinställningar, med frekvens-, amplitud- och offsetkontroller på skärmen samt kanalknappknappar på frontpanelen.
Uni-T UTG4082A Funktionsgenerator nätdriven 1 µHz - 80 Hz 2 kanaler Arbiträr-1
Uni-T UTG4082A Funktionsgenerator nätdriven 1 µHz - 80 Hz 2 kanaler Arbiträr-2
1/3
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 9 nov.
6 Styck
Antal
Toal (8 232,00 kr / stycken)
8 232,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 6 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

  • Max. Utgångsfrekvens 80 MHz
  • Avsökningshastighet 500MSa/s.
  • Vertikal upplösning 16 bitar
  • Kanaler: 2
  • Valfri vågformslängd: 32 Mpts
  • Display: 8-tums TFT-LCD

Tekniska specifikationer

  • 500 MSA/s avsökningshastighet
  • 16-bitars vertikal upplösning
  • 32 Mpts minnesdjup
  • 7 GB icke-flyktigt minne
  • Protokoll-utgång (I2C, SPI, RS232/UART)
Utgångssignalform

Sinus, fyrkant, sågtand (ramp), övertoner, impuls, brus, DC och arbiträr.

Typ av produkt

Funktionsgenerator nätdriven

Frekvens

1 µHz - 80 Hz

Signal-utgångsformer

Arbiträr

Frekvensområde sinus

1 µHz - 80 Hz

Distorsionsfaktor sinus

0,2 %

Frekvensområde fyrkant

30 MHz

Stigtid fyrkantig

7 ns

Visning

LCD

Frekvensområde trekant

1 µHz bis 2 MHz

Frekvensområde ARB

1 µHz bis 20 MHz

(ej certifierad kalibrering)

Intern modulation

AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM QAM

Extern modulering

AM, FM, PM, PWM, SUM (via analog ingång) och ASK, FSK, PSK, OSK

Trigger (synkron)

Intern, extern (TTL-kompatibel) eller manuell

Gate (asynkron)

Stöder Gated Burst-läge

Extern frekvensmätning

Mycket exakt 6-bitars-frekvensräknare; område 100 MHz till 800 MHz

Mått.

(B x H) 336 mm x 164 mm

Vikt

3.5 kg

Antal kanaler

2 kanaler

Frekvens (max.)

80 Hz

Frekvens min.

1 µHz

Egenskaper

Modulering

Bredd

336 mm

Höjd

164 mm

Gränssnitt

USB-Host

USB-enhet

LAN

Spänningsförsörjning

230 V/AC

Typ

UTG4082A

Dokument & nedladdningar

Datablad

Datablad 3757389 Uni-T UTG4082A Funktionsgenerator nätdriven 1 µHz - 80 Hz 2 kanaler Arbiträr

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3757389 Uni-T UTG4082A Funktionsgenerator nätdriven 1 µHz - 80 Hz 2 kanaler Arbiträr

Beskrivning

UTG4082A kan användas inom många olika användningsområden och integrerar flera signalformer, inklusive funktionsgenerator, arbiträrsignalgenerator, pulsgenerator, harmonisk generering samt analoga och digitala moduleringskällor. Den har en hög avkänningshastighet på upp till 500 MSA/s och en maximal vågformslängd på upp till 32 MPT. För att skapa stabila, exakta och förvrängningsfria signaler använder UTG4082A Direct-Digital-Synthesizer (DDS). Ett användarvänligt gränssnitt med en högupplöst 8-tums display och en genomtänkt layouts ger en effektiv och bekväm hantering.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

  • Många moduleringssätt: Stöd för AM, FM, PM och digitala moduleringar som ASK, FSK, PSK, QAM m.m.
  • Harmonisk utgångsfunktion: Upp till 16 harmoniska fritt inställbara (ordning, amplitud, fas)
  • 32 Mpts minnesdjup & 7 GB minne: Stort arbiträrvågformsminne och omfattande internt minne
  • Sweep-funktion: Linjära och logaritmiska sweep-lägen
  • Digitala gränssnitt (tillval): Stöd för SPI, I² C och UART

Ingår i leveransen

  • UTG4082A x 1
  • Nätkabel x 1
  • USB-kabel x 1
  • BNC-BNC-genomgångsledning × 1

Tips

Ytterligare modeller
- UTG4122A: 120 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD-pekskärm.
- UTG4162A: 160 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD-pekskärm.
- UTG4202A: 200 MHz utgångsfrekvens, 500 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 32 Mpts arbiträrvågformslängd, 8" TFT-LCD.
