Name: Uni-T UTG2082X Funktionsgenerator nätdriven 80 Hz (max) 2 kanaler Arbiträr
Brand: Uni-T
SKU: 3400014
Availability: BackOrder

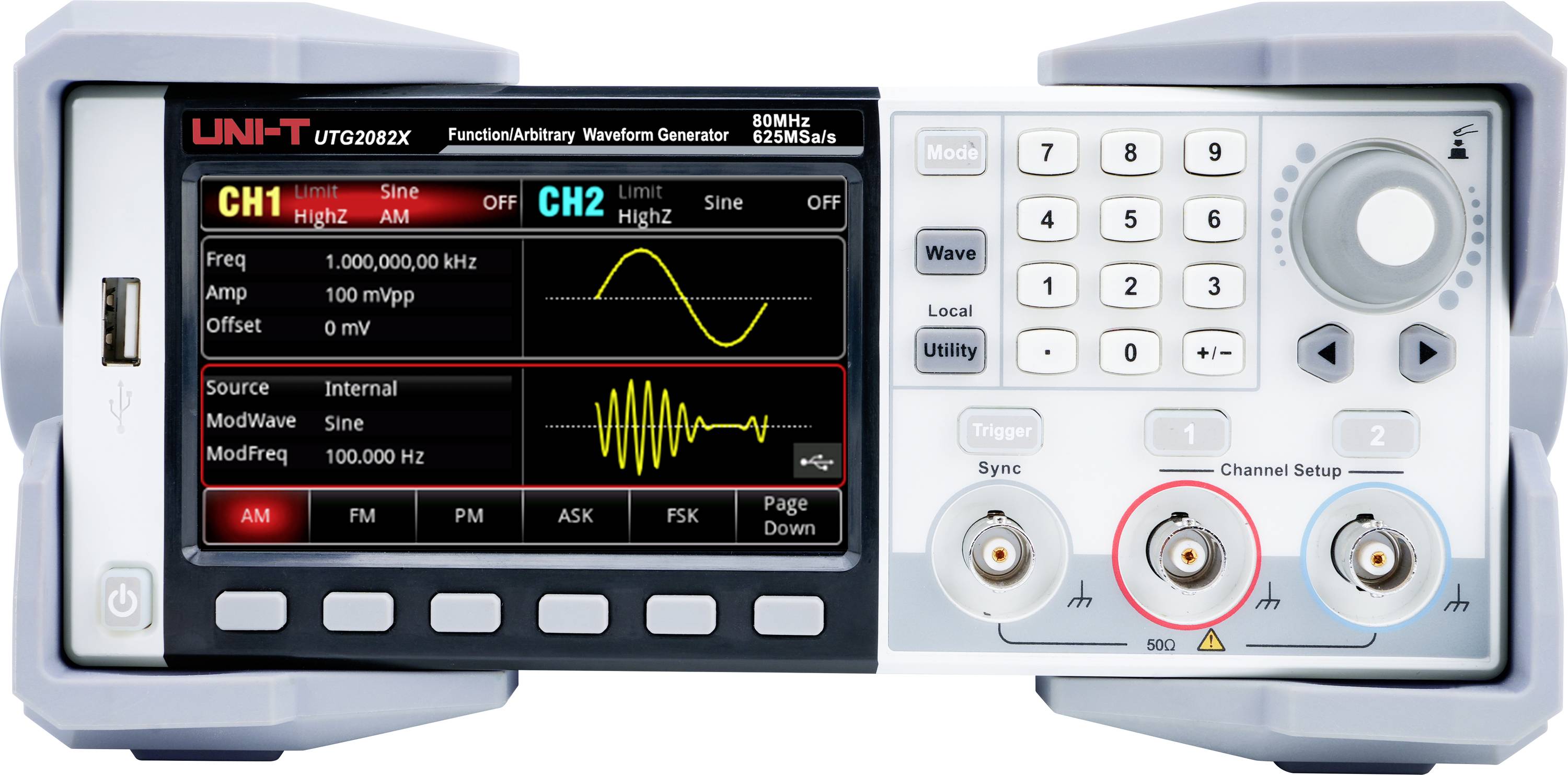

En funktionsgenerator med digital display visar sinusformade vågformer för två kanaler. Displayen listar frekvens och amplitud.

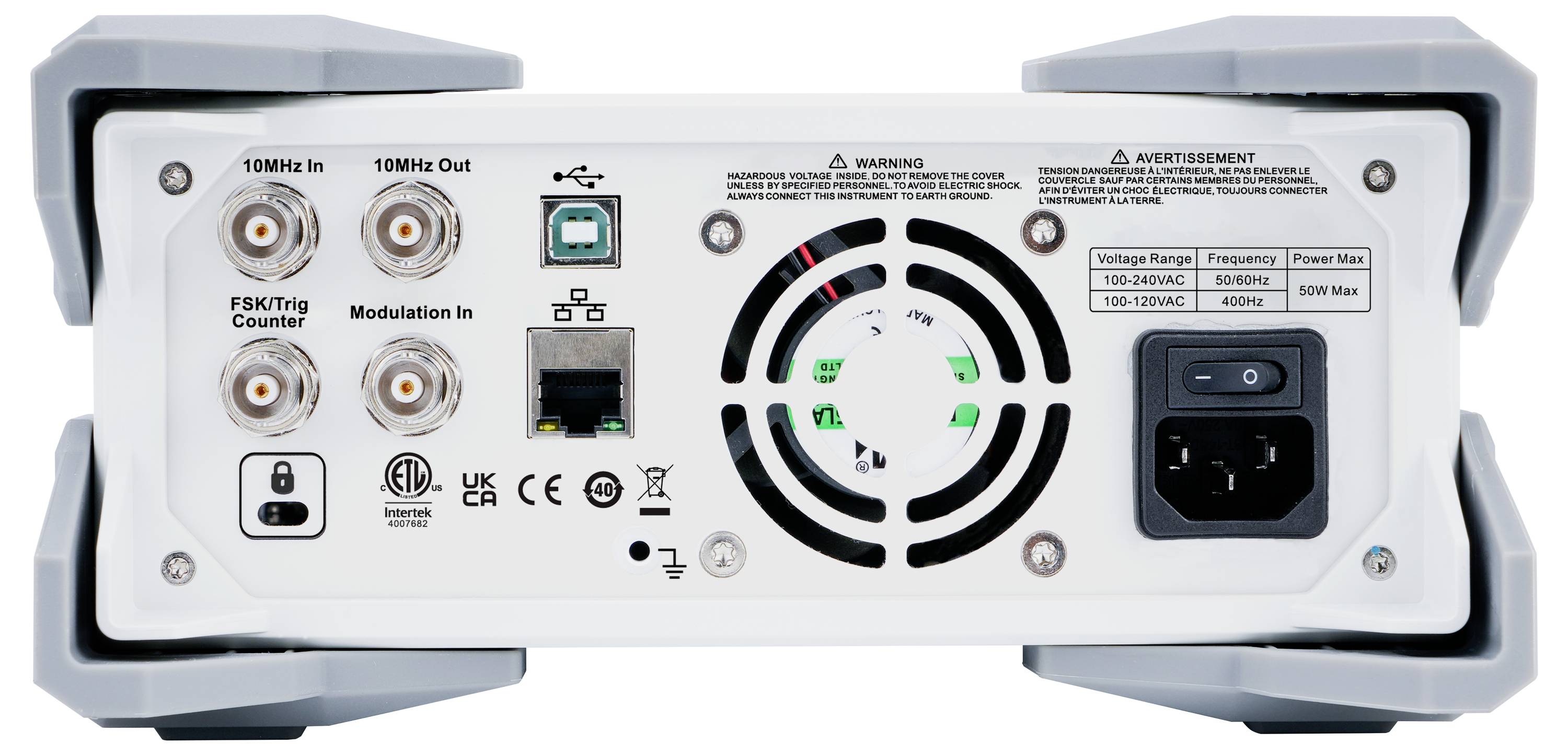

Baksidan av en elektronisk enhet med anslutningar: 10 MHz In, 10 MHz Out, FSK/Trig, Modulation, en fläkt och en nätströmskontakt.

Frekvensgenerator med display. Visar två vågformer: gul sinusvåg på CH1 och gul fyrkantvåg på CH2. Knappar och reglage finns.

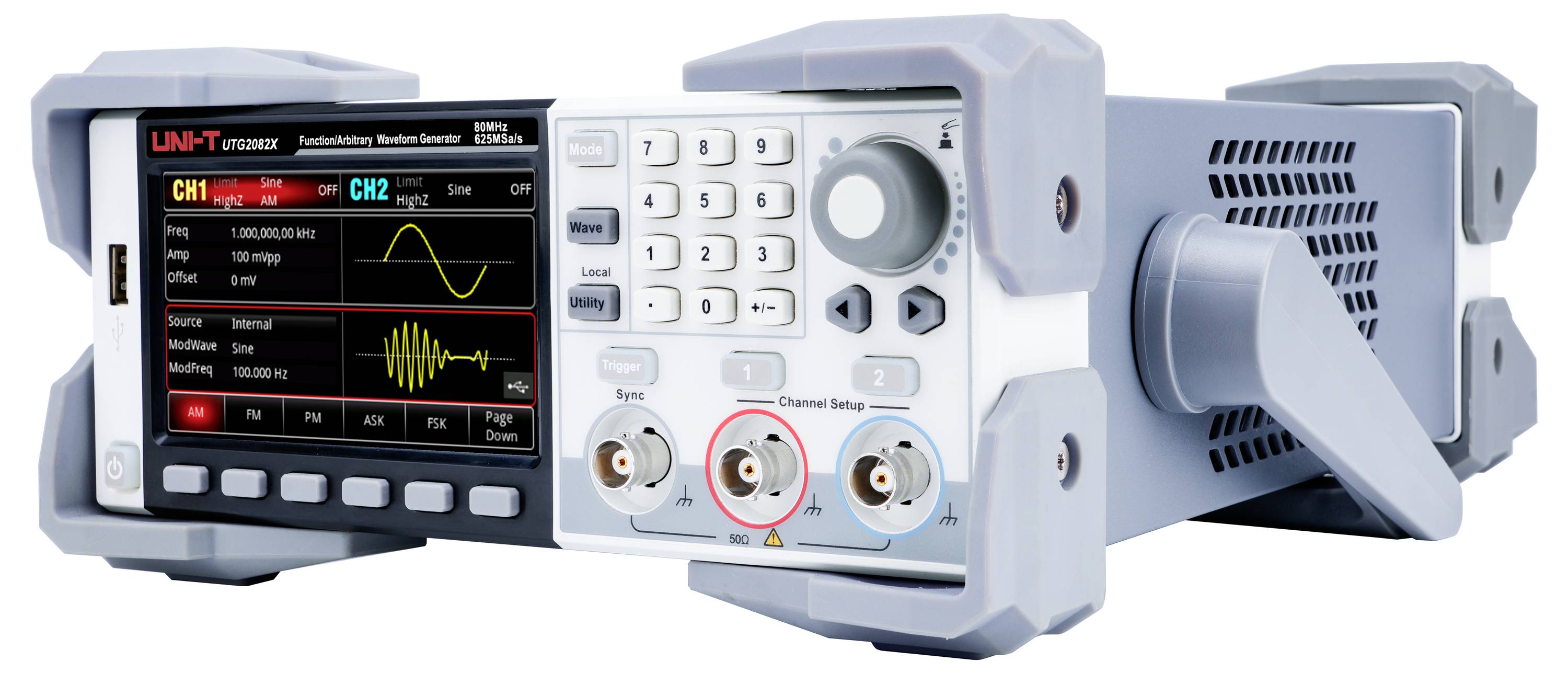

En funktionsgenerator med dubbel kanal, visning av vågformer på en skärm, manöverpaneler och anslutningar synliga.

1/4

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

10 Styck

Toal (9 090,00 kr / stycken)

9 090,00 kr

inkl. moms

Fri frakt

Endast 10 Styck kvar på lager

Endast tillgängligt för företagskunder

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max Utgångsfrekvens 80 MHz
- Avsökningshastighet 625 MSA/s.
- Vertikal upplösning 16 bitar
- 2 kanaler
- Arbiträrvågformslängd: 64 Mpts
4,3 tums TFT-LCD

Tekniska specifikationer

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 80 Hz (max)

Signal-utgångsformer: Arbiträr

Visning: LCD

: (ej certifierad kalibrering)

Mått.: (B x H) 190 mm x 330 mm

Vikt: 3 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 80 Hz

Egenskaper: Modulering

Bredd: 190 mm

Höjd: 330 mm

Spänningsförsörjning: nätdriven

Typ: UTG2082X

Dokument & nedladdningar

Datablad

Datablad 3400014 Uni-T UTG2082X Funktionsgenerator nätdriven 80 Hz (max) 2 kanaler Arbiträr

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3400014 Uni-T UTG2082X Funktionsgenerator nätdriven 80 Hz (max) 2 kanaler Arbiträr

Beskrivning

UTG2082X är en funktions-/arbiträrvågformsgenerator, som med DDS-tekniken möjliggör en stabil och exakt pulsutmatning. Den stöder en maximal utgångsfrekvens på 80 MHz, en avkänningshastighet på 625 MSA/s och en 16-bitars upplösning för att garantera hög signalnoggrannhet. Med 2 kanaler, en 64 Mpts vågformslängd och en 4,3-tums TFT-LCD-pekskärm erbjuder UTG2082X en användarvänlig hantering och hög tillförlitlighet, perfekt ideal för laboratorier, skolor och signaltester.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

- 4,3 tums pekskärm: En högupplöst 4,3-tums skärm med touch-styrning för snabbare och bekvämare styrning av enheten.
- Motsvarande effekt på båda kanalerna: Högutgång med stor amplitud - båda kanalerna har en fullständig amplitud på 20 Vpp vid frekvenser upp till 20 MHz.
– Låg distorsion: Enastående harmonisk distorsion med ett störningsfri dynamikområde på -80 dBc.
– Lågt jitter: Avancerad digital scanning ger en stabil och exakt signal.
- Snabb kantstyrning: Den nya generationen högprecisa, breda dynamiska pulsvågor ger en minimal pulsbredd på 8 ns. Pulsbredden är lätt att ställa in med en minimal stegbredd på 100 hk och möjliggör generering av högre övertoner.
- Högt signal/brus-förhållande (SNR): En liten signalöverlagring med en stor DC-komponent minskar utbrus och ökar signal/brus-förhållandet (SNR). (CH1-signalen i bilden skapas av UTG2000X-serien.)
- Många moduleringslägen: Stöd för 15 moduleringstyper, inklusive AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM OCH PWM.
Kanalsammanföring: Signaler kan kombineras med SUM-funktion eller kanalstackning för att skapa inställningsbara SNR-signaler och Dual-ton multifrekvens signaler.
- Arbiträrmedlarredigerare: Arbiträrvågsredigatorn gör det möjligt att skapa individuella vågformer genom att infoga standardvågor eller fritt rita.

Ingår i leveransen

- UTG2082X (2CH, 80 MHz)
- Nätkabel × 1
USB-kabel × 1
BNC-BNC-kabel × 1
- BNC-kabel med röda och svarta krokodilklämmor x 1
- Flerspråkiga säkerhetsinstruktioner
- Kortfattad bruksanvisning
- Kalibreringscertifikat

Tips

Ytterligare modeller

- UTG2122X: 120 MHz utgångsfrekvens, 625 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 64 Mpts arbiträrvågformslängd, 4,3" TFT-LCD-pekskärm.

- UTG2062X: 60 MHz utgångsfrekvens, 625 MSA/s samplingshastighet, 16-bitars upplösning, 2 kanaler, 64 Mpts arbiträrvågformslängd, 4,3" TFT-LCD-pekskärm.
