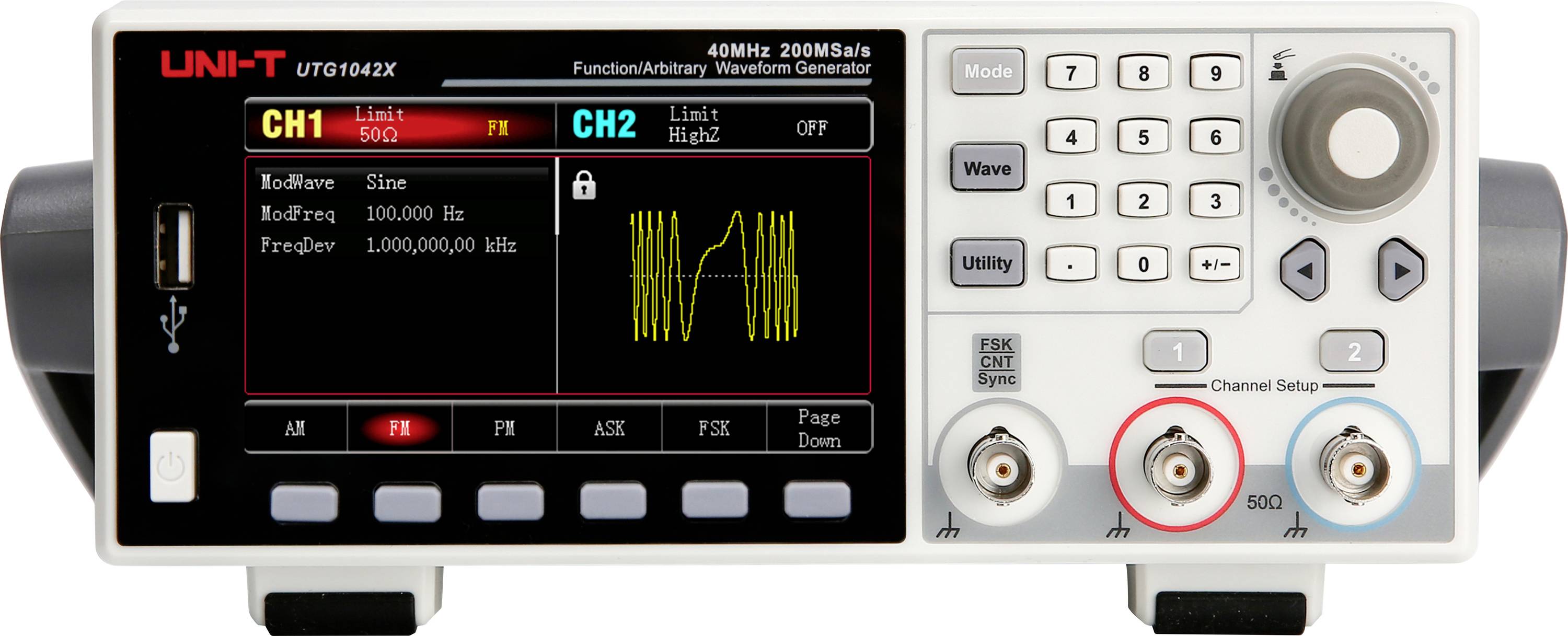

Uni-T UTG1042X Funktionsgenerator nätdriven 1 µHz - 40 MHz 2 kanaler Arbiträr
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
20 Styck
Antal
Toal (3 746,68 kr / stycken)
4 312,00 kr
-13 %
3 746,68 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Funktionsgenerator
- Max. Utgångsfrekvens 40 MHz
- Avsökningshastighet 200MSa/s.
- Vertikal upplösning 16 bitar
- Kanaler: 2
- Arbiträra vågformslängd 4 kpts
- Display: 4,3-tums TFT-LCD
Tekniska specifikationer
- 8-tums TFT-färg-LCD , WVGA (800 x 480)
- Utgångssignalform
Sinus, fyrkant, ramp, övertoning, impuls, brus, DC-spänning och arbiträr
- Typ av produkt
Funktionsgenerator nätdriven
- Frekvens
1 µHz - 40 MHz
- Signal-utgångsformer
Arbiträr
- Frekvensområde sinus
1 µHz bis 40 MHz
- Distorsionsfaktor sinus
0,2 %
- Frekvensområde fyrkant
1 µHz bis 30 MHz
- Stigtid fyrkantig
7 ns
- Visning
LCD
- Frekvensområde trekant
1 µHz bis 2 MHz
- Frekvensområde ARB
1 µHz bis 420 MHz
(ej certifierad kalibrering)
- Wobbelfunktion
Stöder linjär och logaritmisk frekvensweep
- Intern modulation
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM QAM
- Extern modulering
Stöder extern digital och analog modulering
- VCF
Styrs med extern analog modulering
- Trigger (synkron)
Interna, externa och manuella triggerkällor
- Gate (asynkron)
Stöder i Burst-läge (Gated) via externt digitalt gränssnitt
- Extern frekvensmätning
Inbyggd 6-bitars frekvensräknare, område 100 MHz till 800 MHz
- Mått.
(B x H) 336 mm x 164 mm
- Vikt
3.5 kg
- Antal kanaler
2 kanaler
- Frekvens (max.)
40 MHz
- Frekvens min.
1 µHz
- Egenskaper
Modulering
Effektförstärkare
- Bredd
336 mm
- Höjd
164 mm
- Gränssnitt
USB-Host
USB-enhet
LAN
- Spänningsförsörjning
230 V/AC
- Typ
UTG1042X
Dokument & nedladdningar
Datablad
Datablad 3757393 Uni-T UTG1042X Funktionsgenerator nätdriven 1 µHz - 40 MHz 2 kanaler Arbiträr
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3757393 Uni-T UTG1042X Funktionsgenerator nätdriven 1 µHz - 40 MHz 2 kanaler Arbiträr
Beskrivning
UTG1042X erbjuder en exakt och stabil signalutmatning med en upplösning på upp till 1 μHz. Det är en prisvärd, kraftfull och multifunktionell funktions- och arbiträrsignalgenerator. Det ger exakta, stabila, rena och utgångssignaler med låg distorsion. Tack vare den enkla hanteringen, enastående teknisk prestanda och en användarvänlig grafisk representation är den en mångsidig enhet för användning inom utbildning, test och produktion.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Tvåkanals-utgång med samma effekt: Två oberoende högeffektsutgångar med stabil amplitud även vid höga frekvenser
- Ultranisker jitter: Upp till 10 MHz fyrkantsvågsignal med mindre än 200 hk jitter för rena signalflanker
- Högt signal-brus-avstånd: Ren signalkvalitet även vid stor offset och små signalnivåer
- Valfri effektstyrkemodul: Upp till 4 W uteffekt för krävande tillämpningar
- Flexibel burst-funktion: Tre lägen för att skapa olika pulssekvenser
- Många moduleringssätt: Stöd för AM, FM, PM, FSK, ASK, PSK och PWM
- Sweep-funktion: Linjära och logaritmiska frekvenser-sweeps
Ingår i leveransen
- UTG1042X 1
- Nätkabel x 1
- USB-kabel x 1
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) × 1
Tips
Ytterligare modeller
- UTG1022X-pa: 20 MHz utgångsfrekvens, 200 MSA/s avsökningshastighet, 16-bitars upplösning, 2 kanaler, 4 kpts arbiträrvågformslängd, 4,3" TFT-LCD.
- UTG1022X: 20 MHz utgångsfrekvens, 200 MSA/s avsökningshastighet, 16-bitars upplösning, 2 kanaler, 4 kpts arbiträrvågformslängd, 4,3" TFT-LCD.
