Name: Uni-T UTG1022X-PA Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr
Brand: Uni-T
SKU: 3757394
Availability: BackOrder

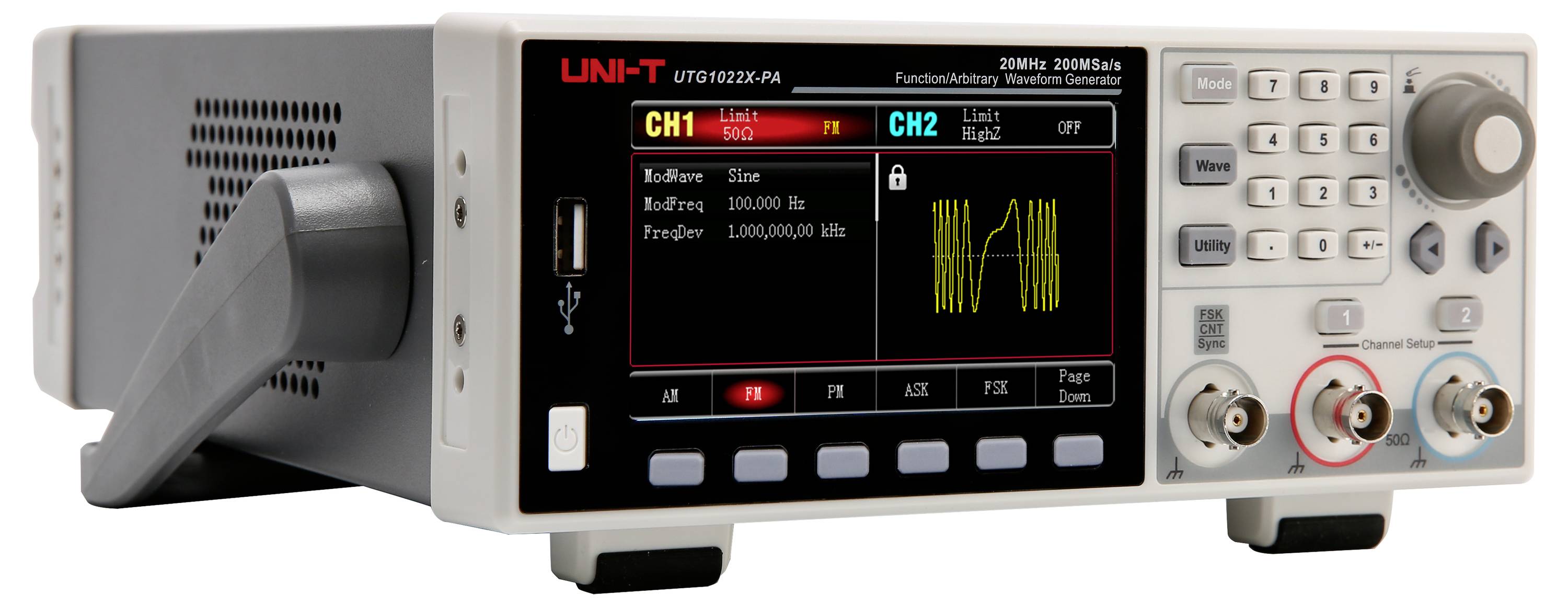

Frontvyn av en UNI-T funktion/godtycklig vågformgenerator med färgdisplay som visar inställningar för CH1 och CH2, vågformsspår, knappsats och utgångsterminaler, med den centrala BNC-utgången markerad med en röd cirkel.

Uni-T UTG1022X-PA Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr-1

Uni-T UTG1022X-PA Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr-2

1/3

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

20 Styck

Antal

Styck

Toal (3 832,00 kr / stycken)

3 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Funktionsgenerator

Max. Utgångsfrekvens 20 MHz
Avsökningshastighet 200MSa/s.
Vertikal upplösning 16 bitar
Kanaler: 2
Arbiträra vågformslängd 4 kpts
Display: 4,3-tums TFT-LCD

Tekniska specifikationer

4,3 tum (10,9 cm) högupplöst TFT-LCD, WVGA (480 x 272 pixlar)
Inbyggd effektförstärkare (4W max.)
200 inbyggda arbiträrvågformer
16-bitars vertikal upplösning
200MSa/s avsökningshastighet

Utgångssignalform: Sinus, fyrkant, ramp, impuls, brus, DC, ARB, AM, FM, PM, ASK, FSK, PSK, PWM, SWEEP, Burst

Typ av produkt: Funktionsgenerator nätdriven

Frekvens: 1 µHz - 20 MHz

Signal-utgångsformer: Arbiträr

Frekvensområde sinus: 1 µHz bis 20 MHz

Distorsionsfaktor sinus: 0,2 %

Frekvensområde fyrkant: 1 µHz bis 10 MHz

Stigtid fyrkantig: 16 ns

Visning: LCD

Frekvensområde trekant: 1 µHz bis 400 kHz

Frekvensområde ARB: 1 µHz bis 5 MHz

: (ej certifierad kalibrering)

Wobbelfunktion: Stöder linjär och logaritmisk

Intern modulation: AM, FM, PM, ASK, FSK, PSK, PWM

Extern modulering: ASK, FSK, PSK, Burst (Trigger) via den externa anslutningen

Trigger (synkron): Stöder internt, externt och manuellt

Gate (asynkron): Gated-Burst-läge tillgängligt

Extern frekvensmätning: Integrerad 7-bitars frekvensräknare, område 100 MHz till 200 MHz

Mått.: (B x H) 215 mm x 103 mm

Vikt: 2.2 kg

Antal kanaler: 2 kanaler

Frekvens (max.): 20 MHz

Frekvens min.: 1 µHz

Egenskaper: Effektförstärkare

Bredd: 215 mm

Höjd: 103 mm

Gränssnitt: USB-Host
USB-enhet

Spänningsförsörjning: 230 V/AC

Typ: UTG1022X-PA

Dokument & nedladdningar

Datablad

Datablad 3757394 Uni-T UTG1022X-PA Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3757394 Uni-T UTG1022X-PA Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr

Beskrivning

UTG1022X-pa ger en exakt och stabil ljudåtergivning med en upplösning på upp till 1 μHz. Det är en prisvärd, kraftfull och multifunktionell funktions- och arbiträrsignalgenerator. Det ger exakta, stabila, rena och utgångssignaler med låg distorsion. Tack vare den enkla hanteringen, enastående teknisk prestanda och en användarvänlig grafisk representation är den en mångsidig enhet för användning inom utbildning, test och produktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Tvåkanals-utgång med samma effekt: Två oberoende högeffektsutgångar med stabil amplitud även vid höga frekvenser
Ultranisker jitter: Upp till 10 MHz fyrkantsvågsignal med mindre än 200 hk jitter för rena signalflanker
Högt signal-brus-avstånd: Ren signalkvalitet även vid stor offset och små signalnivåer
Valfri effektstyrkemodul: Upp till 4 W uteffekt för krävande tillämpningar
Flexibel burst-funktion: Tre lägen för att skapa olika pulssekvenser
Många moduleringssätt: Stöd för AM, FM, PM, FSK, ASK, PSK och PWM
Sweep-funktion: Linjära och logaritmiska frekvenser-sweeps

Ingår i leveransen

UTG1022X-pa x 1
Nätkabel x 1
USB-kabel x 1
BNC-BNC-genomgångsledning × 1
BNC-krokodilklämmor-kabel (röd & svart) × 2

Tips

Ytterligare modeller

- UTG1042X: 40 MHz utgångsfrekvens, 200 MSA/s avsökningshastighet, 16-bitars upplösning, 2 kanaler, 4 kpts arbiträrvågformslängd, 4,3" TFT-LCD.

- UTG1022X: 20 MHz utgångsfrekvens, 200 MSA/s avsökningshastighet, 16-bitars upplösning, 2 kanaler, 4 kpts arbiträrvågformslängd, 4,3" TFT-LCD.
