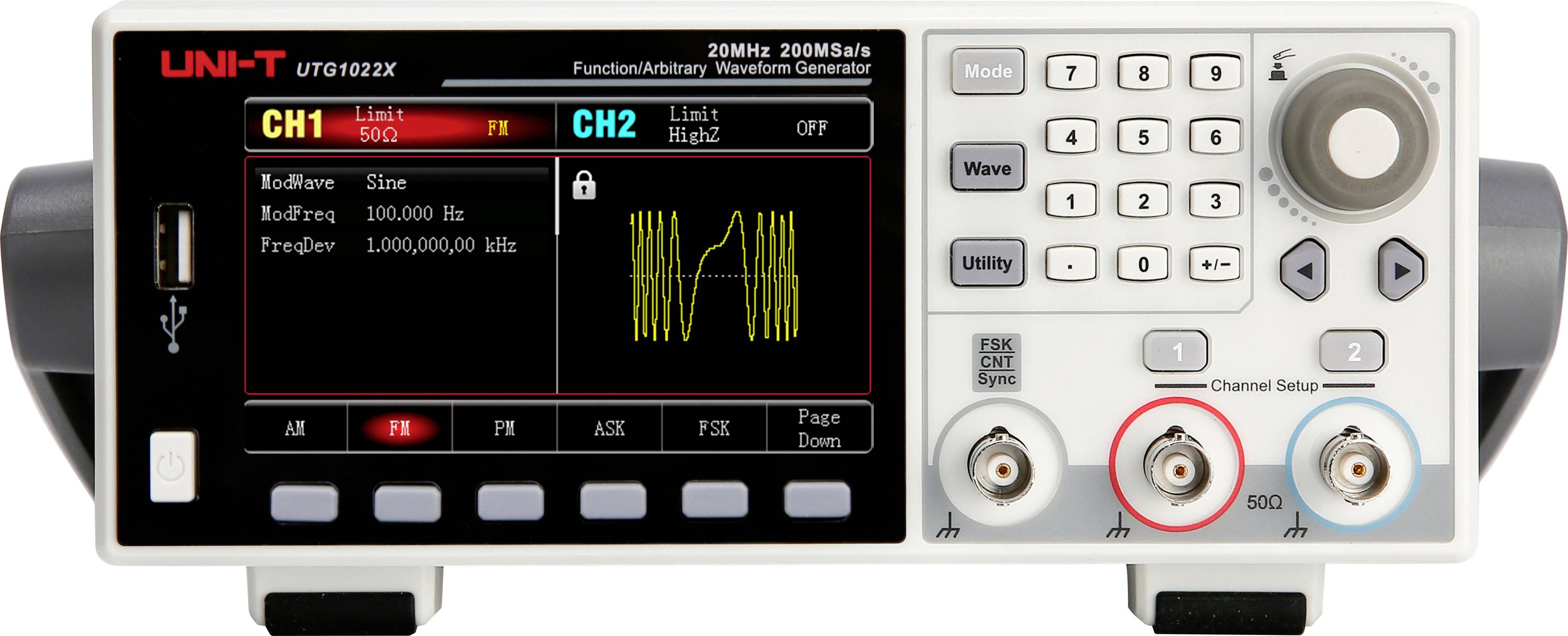

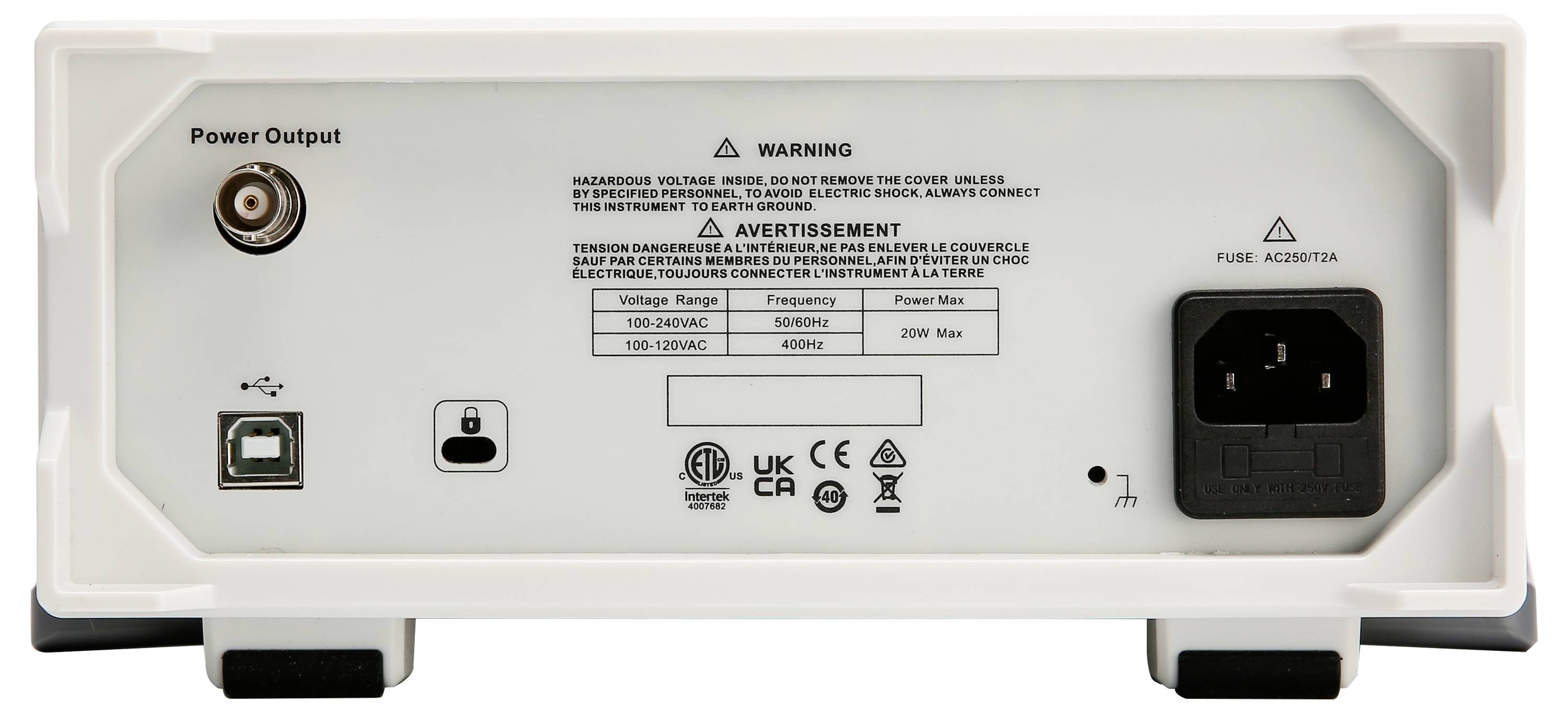

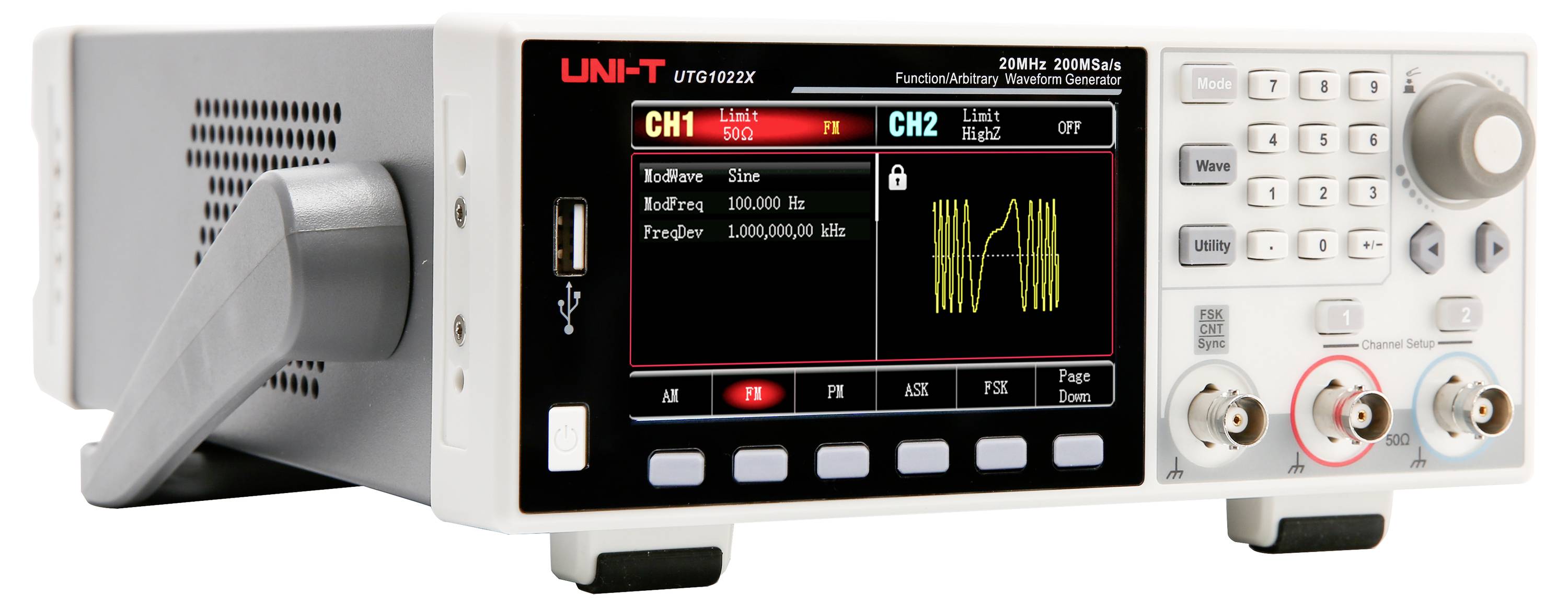

Uni-T UTG1022X Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
20 Styck
Toal (2 962,70 kr / stycken)
3 390,00 kr
-13 %
2 962,70 kr
inkl. moms
Fri frakt
Endast tillgängligt för företagskunder
30 dagars öppet köpHöjdpunkter & detaljer
Funktionsgenerator
- Max. Utgångsfrekvens 20 MHz
- Avsökningshastighet 200MSa/s.
- Vertikal upplösning 16 bitar
- Kanaler: 2
- Arbiträra vågformslängd 4 kpts
- Display: 4,3-tums TFT-LCD
Tekniska specifikationer
- 4,3 tum (10,9 cm) TFT-LCD, WVGA (480 x 272)
- 16-bitars vertikal upplösning
- 200 MSA/s avsökningshastighet
- 200 inbyggda arbiträrvågformer
- 4 kpts våglängd
- Utgångssignalform
Sinus, fyrkant, ramp, impuls, brus, DC, ARBITRÄR, AM, FM, PM, ASK, FSK, PSK, PWM
- Typ av produkt
Funktionsgenerator nätdriven
- Frekvens
1 µHz - 20 MHz
- Signal-utgångsformer
Arbiträr
- Frekvensområde sinus
1 µHz bis 20 MHz
- Distorsionsfaktor sinus
0,2 %
- Frekvensområde fyrkant
1 µHz bis 10 MHz
- Stigtid fyrkantig
16 ns
- Visning
LCD
- Frekvensområde trekant
1 µHz bis 1 MHz
- Frekvensområde ARB
1 µHz bis 5 MHz
(ej certifierad kalibrering)
- Wobbelfunktion
Stöder (Sweep-lägen: Linjär och logaritmisk)
- Intern modulation
AM, FM, PM, ASK, FSK, PSK, PWM
- Extern modulering
ASK, FSK, PSK, PWM samt Burst/Sweep via extern triggeringång
- Trigger (synkron)
Internt och externt
- Gate (asynkron)
Gated-Burst-läge tillgängligt
- Extern frekvensmätning
Integrerad 7-bitars frekvensräknare (100 MHz till 200 MHz)
- Mått.
(B x H) 215 mm x 103 mm
- Vikt
2.2 kg
- Antal kanaler
2 kanaler
- Frekvens (max.)
20 MHz
- Frekvens min.
1 µHz
- Egenskaper
Effektförstärkare
- Bredd
215 mm
- Höjd
103 mm
- Gränssnitt
USB-Host
USB-enhet
- Spänningsförsörjning
230 V/AC
- Typ
UTG1022X
Dokument & nedladdningar
Datablad
Datablad 3757395 Uni-T UTG1022X Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3757395 Uni-T UTG1022X Funktionsgenerator nätdriven 1 µHz - 20 MHz 2 kanaler Arbiträr
Beskrivning
UTG1022X ger en exakt och stabil signal med en upplösning på upp till 1 μHz. Det är en prisvärd, kraftfull och multifunktionell funktions- och arbiträrsignalgenerator. Det ger exakta, stabila, rena och utgångssignaler med låg distorsion. Tack vare den enkla hanteringen, enastående teknisk prestanda och en användarvänlig grafisk representation är den en mångsidig enhet för användning inom utbildning, test och produktion.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Tvåkanals-utgång med samma effekt: Två oberoende högeffektsutgångar med stabil amplitud även vid höga frekvenser
- Ultranisker jitter: Upp till 10 MHz fyrkantsvågsignal med mindre än 200 hk jitter för rena signalflanker
- Högt signal-brus-avstånd: Ren signalkvalitet även vid stor offset och små signalnivåer
- Valfri effektstyrkemodul: Upp till 4 W uteffekt för krävande tillämpningar
- Flexibel burst-funktion: Tre lägen för att skapa olika pulssekvenser
- Många moduleringssätt: Stöd för AM, FM, PM, FSK, ASK, PSK och PWM
- Sweep-funktion: Linjära och logaritmiska frekvenser-sweeps
Ingår i leveransen
- UTG1022X 1
- Nätkabel x 1
- USB-kabel x 1
- BNC-BNC-genomgångsledning × 1
- BNC-krokodilklämmor-kabel (röd & svart) x 3
Tips
Ytterligare modeller
- UTG1042X: 40 MHz utgångsfrekvens, 200 MSA/s avsökningshastighet, 16-bitars upplösning, 2 kanaler, 4 kpts arbiträrvågformslängd, 4,3" TFT-LCD.
- UTG1022X-pa: 20 MHz utgångsfrekvens, 200 MSA/s avsökningshastighet, 16-bitars upplösning, 2 kanaler, 4 kpts arbiträrvågformslängd, 4,3" TFT-LCD.
