Name: Sonel PQM-710 Nätverksanalysator 1-polig, 3-polig med loggfunktion
Brand: Sonel
SKU: 1427971
Availability: SoldOut

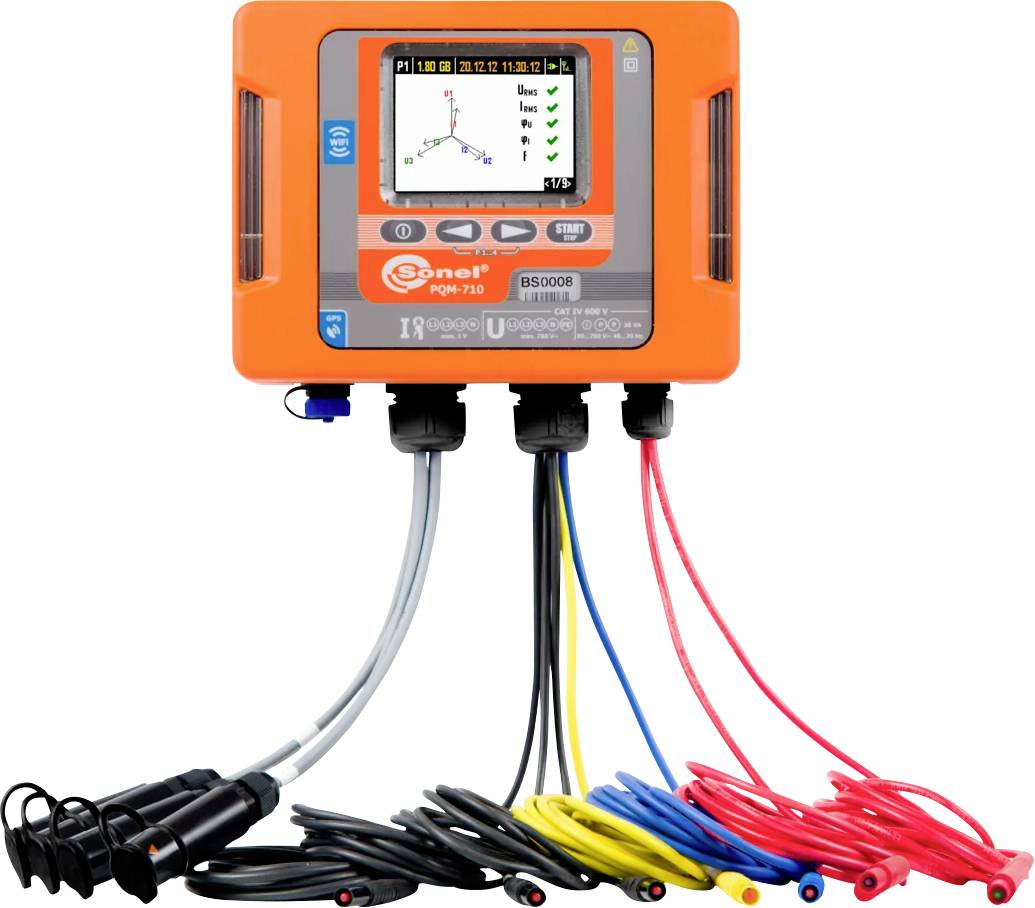

En bärbar elektrisk mätapparat med en skärm som visar mätdata. Olika kablar är anslutna nedtill.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (86 990,00 kr / stycken)

86 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätkvalitetsanalysator Sonel PQM-702

Nätkvalitetsanalys enligt IEC61000-4-30 klass A; DIN EN 50160;DIN EN 61000-4-7; DIN EN 61000-4-15; mäter alla viktiga nätparametrar: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K-faktor, PST, PLT; rundstyrningssignaler upp till 3 kHz; digital registrering av vågformer; mätning i nät på 64 V-760V med 40 Hz- 70 Hz; dataöverföring via GSM (GPRS); integrerad GPS-mottagare för RTC-synkronisering; stöldskydd via SMS-varning; arbetstemperatur: -20... 55 °C

Tekniska specifikationer

Område AC spänning RMS: 0-760 V; upplösning AC-spänning RMS: 0,01% Un, noggrannhet AC-spänning RMS: ±0,1% Un; område crestfaktor d. Spänning CFU: 1,00…10,00 (≤ 1,65 vid 690 V), upplösning crestfaktor d. Spänning CFU: 0,01, noggrannhet crestfaktor d. Spänning CFU: ±5%; område crestfaktor d. Strömmen CFI: 1,00...10,00 (≤ 3,6 Inom), upplösning crestfaktor d. Strömmen CFI: 0,01, noggrannhet crestfaktor d. Strömmen CFI: ±5% v.M.; område AC-ström RMS: Beroende på strömtång, upplösning AC-ström I RMS: 0,01 % v.B., noggrannhet AC-ström I RMS: ±0,1% v.B. (Exklusive tänger onoggrannhet); frekvensområde: 40,00...70,00 Hz, upplösning frekvens 0,01 Hz; noggrannhet frekvens: ±0,01 Hz; område aktiv effekt (P), skenbar effekt (S), reaktiv effekt (Q), distorsionseffekt (D): avhängigt av strömtänger och transformator, upplösning aktiv effekt (P), skenbar effekt (S), reaktiv effekt (Q), distorsionseffekt (D): upp till 4 decimaler, noggrannhet aktiv effekt (P), skenbar effekt (S), reaktiv effekt (Q), distorsionseffekt (D): avhängigt av strömtänger och transformator; område aktiv energi (EP), skenbar energi (ES), reaktiv energi (EQ): avhängigt av strömtänger och transformator, upplösning aktiv energi (EP), skenbar energi (ES), reaktiv energi (EQ): upp till 4 decimaler, noggrannhet aktiv energi (EP), skenbar energi (ES), reaktiv energi (EQ): avhängigt av strömtänger och transformator; område cosϕ och effektfaktor PF: 0,00...1,00, upplösning cosϕ och effektfaktor PF: 0,01, noggrannhet cosϕ och effektfaktor PF: ±0,03; område tgϕ: 0,00...10,00, upplösning tgϕ: 0,01, noggrannhet tgϕ: avhängigt av noggrannhet i aktiv effekt och reaktiv effekt; område spänningsövertoner Uh: 0,00...760 V: upplösning spänningsövertoner Uh: 0,01% Un, noggrannhet spänningsövertoner Uh: ±5% Uh för Uh ≥ 1% Un, ±0,05% Un för Uh ˂ 1% Un; område strömövertoner Ih: avhängigt av strömtänger, upplösning strömövertoner Ih: 0,01% v.B, noggrannhet strömövertoner: ±5% Ih för Ih ≥ 3% In, ±0,15% In för Ih ˂ 3% In; område distorsionsfaktor (THD) för spänning och ström: 0,0...100,0% med avseende på RMS-värde, upplösning distorsionsfaktor (THD) för spänning och ström: 0,1%, noggrannhet distorsionsfaktor (THD) för spänning och ström: ±5%; område övertoner aktiv effekt (Ph) och reaktiv effekt (Qh): avhängigt av strömtänger, upplösning övertoner aktiv effekt (PH) och reaktiv effekt (Qh): avhängigt av minimivärden för ström och spänning; område vinkel mellan spänningsövertoner och strömövertoner ϕUI: -180°...+180°, upplösning vinkel mellan spänningsövertoner och strömövertoner ϕUI: 0,1°, noggrannhet vinkel mellan spänningsövertoner och strömövertoner: ±(h x 1°); område K-faktor K: 1,0...50,00: upplösning K-faktor K: 0,1, noggrannhet K-faktor K: ±10%; område flimmer Pst/lt: 0,20...10,00: upplösning flimmer Pst/lt: 0,01, noggrannhet flimmer Pst/lt: ±5 %; område ojämnhet i spänning och ström: 0,0...20,00 %: upplösning ojämnhet i spänning och ström: 0,1%, noggrannhet ojämnhet i spänning och ström: 0,15% (absolut fel); område strömtänger F1, F2, F3: 0...3000 A (10000 AP-P); område strömtång C-4: 0...1000 A (3600 AP-P); område strömtång C-5: 0...1000 A (3600 AP-P); område strömtång C-6: 0...10 A (36 AP-P) (utan strömtransformator); område strömtång C-7: 0...100 A (360 AP-P); gränssnitt/kommunikation: OR-1, USB, GPS, GSM;

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT IV 600 V

: (ej certifierad kalibrering)

Spänningsförsörjning (specifikationer): 64/110 V; 110/190V; 115/200V; 127/220V; 254/440V; 290/500 V;64/110 V; 110/190V; 115/200V; 220/380V; 230/400V; 240/415V; 400/690 V

Mått.: (L x B x H) 440 x 520 x 200 mm

Vikt: 8.4 kg

Mätning typ: 1-polig
3-polig

Egenskaper: med loggfunktion

Bredd: 520 mm

Höjd: 200 mm

Längd: 440 mm

Gränssnitt: USB

Dokument & nedladdningar

Datablad

Datablad 1427971 Sonel PQM-710 Nätverksanalysator 1-polig, 3-polig med loggfunktion

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1427971 Sonel PQM-710 Nätverksanalysator 1-polig, 3-polig med loggfunktion

Beskrivning

Nätkvalitetsanalysatorn PQM-702 från Sonel har utvecklats för analyser av nätkvalitet på högsta nivå. Samtliga vanliga EU- och IEC-normer är uppfyllda och alla mätningar utförs enligt IEC 61000-4-30 klass A. Med strömtänger kan strömmar upp till 3 kA mätas och, tillsammans med alla andra parametrar som registreras i analysatorn, överföras via WLAN, inbyggt modem (UTMS eller GSM), USB eller microSD-kort och analyseras och utvärderas professionellt med den medföljande programvaran för PC. Loggar kan skapas automatiskt enligt EN50160. Den exakta nätanalysen har dessutom stöd för tidssynkronisering från RTC tack vare den inbyggda GPS-mottagaren. Kan installeras både inomhus och utomhus.

Version

7 mätledningar, (2,2 m fast monterade); 4 magnetiska spänningsadaptrar (L1, L2, L3, N); 5 adaptrar med gänga M4/M6 (L1, L2, L3, N, PE); 1 AC-adapter för ledningsuppdelning; nätkontakt med bananuttag; krokodilklämmor: 2 röda, 1 gul, 1 blå, 1 svart; 2 DIN-skenhållare; 2 masthållare; 2 spännband; sats uppladdningsbara Li-jon-batterier; 1 hård väska; 1 OR-1 - USB-adapter för dataöverföring; 1 USB-kabel; programvara Sonel Analysis för dataanalys; bruksanvisning; kalibreringscertifikat

Ingår i leveransen

7 mätledningar, (2,2 m fast monterad); 4 magnetiska spänningsadaptrar (L1, L2, L3, N); 5 adaptrar med gänga M4/M6 (L1, L2, L3, N, PE); 1 AC-adapter för ledningsuppdelning; nätkontakt med bananuttag; krokodilklämmor: 2 röda, 1 gul, 1 blå, 1 svart; 2-DIN-skenhållare; 2 masthållare; 2 spännband; sats uppladdningsbara Li-jon-batterier; 1 hård väska; 1 OR-1 - USB-adapter för dataöverföring; 1 USB-kabel; programvara Sonel Analysis för dataanalys; bruksanvisning; kalibreringscertifikat

Beskrivning

Version

7 mätledningar, (2,2 m fast monterade); 4 magnetiska spänningsadaptrar (L1, L2, L3, N); 5 adaptrar med gänga M4/M6 (L1, L2, L3, N, PE); 1 AC-adapter för ledningsuppdelning; nätkontakt med bananuttag; krokodilklämmor: 2 röda, 1 gul, 1 blå, 1 svart; 2 DIN-skenhållare; 2 masthållare; 2 spännband; sats uppladdningsbara Li-jon-batterier; 1 hård väska; 1 OR-1 - USB-adapter för dataöverföring; 1 USB-kabel; programvara Sonel Analysis för dataanalys; bruksanvisning; kalibreringscertifikat

Ingår i leveransen

7 mätledningar, (2,2 m fast monterad); 4 magnetiska spänningsadaptrar (L1, L2, L3, N); 5 adaptrar med gänga M4/M6 (L1, L2, L3, N, PE); 1 AC-adapter för ledningsuppdelning; nätkontakt med bananuttag; krokodilklämmor: 2 röda, 1 gul, 1 blå, 1 svart; 2-DIN-skenhållare; 2 masthållare; 2 spännband; sats uppladdningsbara Li-jon-batterier; 1 hård väska; 1 OR-1 - USB-adapter för dataöverföring; 1 USB-kabel; programvara Sonel Analysis för dataanalys; bruksanvisning; kalibreringscertifikat
