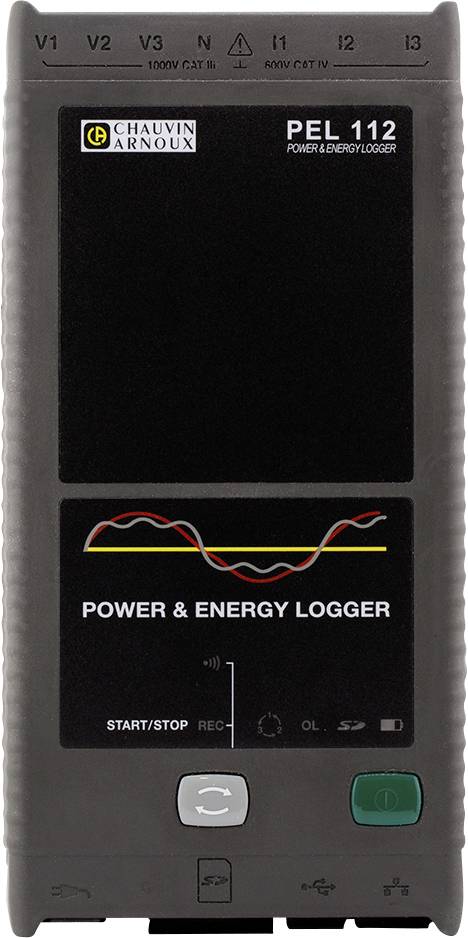

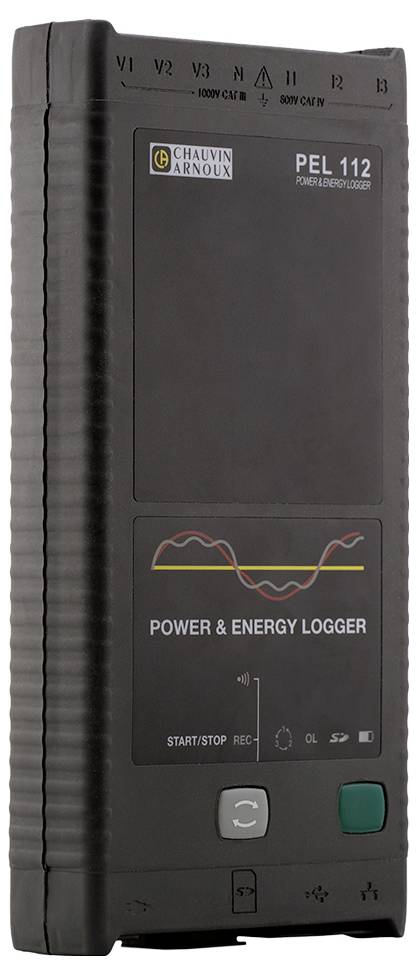

Chauvin Arnoux PEL 112 Nätverksanalysator 3-polig med loggfunktion, Energimätningar, Belastningsanalyser, Online-mätning
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
2 Styck
Antal
Toal (21 592,00 kr / stycken)
21 592,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
Effektmätare
- Inspelare för registrering och analys av energiförbrukningen för optimering av energieffektiviteten
- Effektförbrukning för alla typer av elinstallationer registreras upp till flera månader i trefas
- Registrera alla elektriska parametrar (ström, spänning etc.) och övertoner utan avbrott i strömförsörjningen
- Kostnadsfri programvara PEL Transfer för konfigurering av enheten och för bearbetning av energidata med uppdelning av energi(förluster)
- Mångsidiga kommunikationsmöjligheter: Ethernet, USB, WLAN, IRD-server

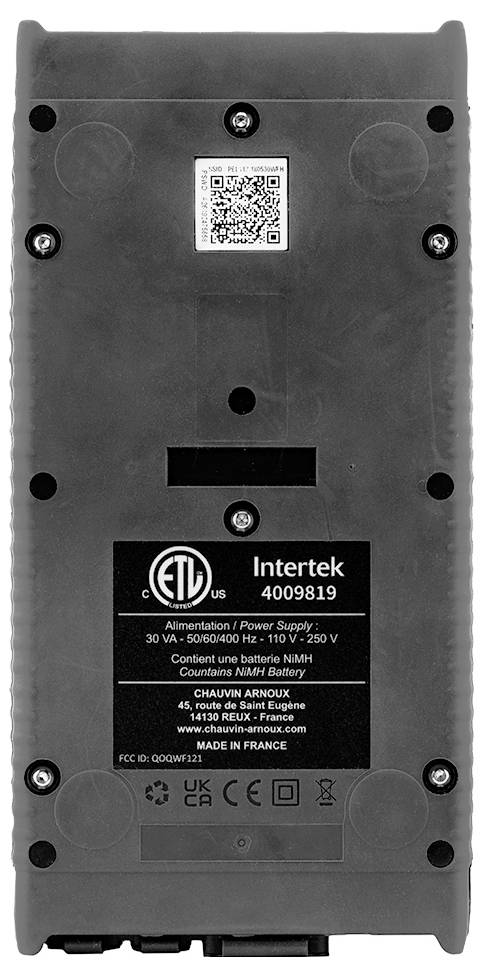

- Kompakt, smalt hölje med magnetisk baksida för praktisk fastsättning i kopplingsskåpet
- Gratis Android-app med motor-analys-funktioner: Varvtal, verkningsgrad och vridmoment i en motor utan mekaniska sensorer
Tekniska specifikationer
- Allmänt
- Display: Utan display
- Typ av system: Enfasig, tvåfasig, trefasström med eller utan neutralledare och ännu mer speciella systemtyper
- Antal kanaler: 3 ingångar för spänning, 3 ingångar för ström (beräknare neutralledarström)
- Mätningar
- Nätfrekvens DC, 50 Hz, 60 Hz och 400 Hz
- Spänning (mätområden) 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Ström (beroende på strömtransformator) från 5 mAac upp till 10 kaac / 50 mAdc upp till 5 kAdc
- Beräknade värden
- Transformatorförhållanden: Upp till 650 000 V / upp till 25 000 A.
- Effekt 10 W till 10 GW / 10 var upp till 10 MVAR / 10 VA upp till 10 GVA
- Energi: Upp till 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Fasläge: cos ϕ, tan ϕ, PF
- Övertoner: THD
- Extra funktioner
- Fasföljd: Ja
- Min/max: Ja
- Larm: Ja
- Fastsättning med magnetisk höljebaksida
- Dataregistrering
- Samlingsintervall / aggregation: 5 mätningar/s / från 1 mn till 60 mn
- Minne: SD-kort, 8 GB (SD-HC-kort upp till 32 GB)
- Drifttemperaturområde: -20 °C till +50 °C
- Typ av produkt
Nätverksanalysator
- Mätningskategori
CAT III 1000 V
CAT IV 600 V
(ej certifierad kalibrering)
- Mått.
(L x B x H) 12.5 x 3.7 x 25.6 cm
- Vikt
900 g
- Mätning typ
3-polig
- Egenskaper
med loggfunktion
Energimätningar
Belastningsanalyser
Online-mätningar
- Bredd
3.7 cm
- Höjd
25.6 cm
- Längd
12.5 cm
- Gränssnitt
USB
WiFi
WLAN
Ethernet
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3307917 Chauvin Arnoux PEL 112 Nätverksanalysator 3-polig med loggfunktion, Energimätningar, Belastningsanalyser, Online-mätning
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3307917 Chauvin Arnoux PEL 112 Nätverksanalysator 3-polig med loggfunktion, Energimätningar, Belastningsanalyser, Online-mätning
Villkor för garanti
Villkor för garanti 3307917 Chauvin Arnoux PEL 112 Nätverksanalysator 3-polig med loggfunktion, Energimätningar, Belastningsanalyser, Online-mätning
Beskrivning
PEL 112 mäter och lagrar alla prestanda och all energi. Den kan användas överallt där det finns energi:
• Generator: Förnybar energi, värmekraftverk...
• Industri: Metallindustri, glastillverkning, livsmedelsindustrin.
• Bostads- och tjänstebyggnader...
• Infrastruktur och transport
• Datacenter...
Användningsområden
• Energirevisioner
• Elektrisk diagnos
• Industriellunderhåll
Enkel och beprövad ergonomi
Kompakt och med magnetiskt hölje
• 3 spännings- och 3 strömingångar
• Lämplig för användning i kylhus (-20 °C)
• Självförsörjning via fas (tillval)
RMS- och DC-mätningar
• AC- och/eller DC-spänning upp till 1 000 V.
• Ström upp till 10 kA AC, 5 kA DC (beroende på strömtransformator)
• Aktiv-, blind- och skenbar effekt
• Aktiv energi, blind energi och skenbar energi
• Grundeffekt och symmetriska effekter och effekter av obalans
• Motormätningar och -specifikationer (via Android-app)
Funktioner
• Fördelning av energiförluster
• Parametrar för fas: cos φ, tan Φ, effektfaktor PF
• Toppfaktor
• Beräkning av THD för ström och spänning
• DC-, 50 Hz-, 60 Hz- och 400 Hz-mätningar ( sjöfart...)
Programvara PEL Transfer
Programvaran PEL Transfer erbjuder följande möjligheter:
• Konfigurering av PEL
• Kontroll av anslutningar före inspelningsstart
• Nedladdning av mätningar som är lagrade i PEL
• Visning av olika mät- och analysresultat
Ytterligare fördel: PEL Transfer beräknar värdet på din elförbrukning i euro (8 tariffzoner).
Nätverkskommunikation
PEL 110 har flera överföringsmöjligheter:
- USB, den enklaste lösningen för användning på plats.
Ethernet RJ45 eller Wi-Fi (server): Anslut din PEL 11x till servern för kommunikation från valfri station i nätverket till PEL:s överföringsprogramvara.
Wi-Fi (accesspunkt):
• Upprätta en direkt anslutning mellan PEL11x och dator.
• Access Point (Point AP) läge stöder upp till 5 klienter.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
• Generator: Förnybar energi, värmekraftverk...
• Industri: Metallindustri, glastillverkning, livsmedelsindustrin.
• Bostads- och tjänstebyggnader...
• Infrastruktur och transport
• Datacenter...
Användningsområden
• Energirevisioner
• Elektrisk diagnos
• Industriellunderhåll
Enkel och beprövad ergonomi
Kompakt och med magnetiskt hölje
• 3 spännings- och 3 strömingångar
• Lämplig för användning i kylhus (-20 °C)
• Självförsörjning via fas (tillval)
RMS- och DC-mätningar
• AC- och/eller DC-spänning upp till 1 000 V.
• Ström upp till 10 kA AC, 5 kA DC (beroende på strömtransformator)
• Aktiv-, blind- och skenbar effekt
• Aktiv energi, blind energi och skenbar energi
• Grundeffekt och symmetriska effekter och effekter av obalans
• Motormätningar och -specifikationer (via Android-app)
Funktioner
• Fördelning av energiförluster
• Parametrar för fas: cos φ, tan Φ, effektfaktor PF
• Toppfaktor
• Beräkning av THD för ström och spänning
• DC-, 50 Hz-, 60 Hz- och 400 Hz-mätningar ( sjöfart...)
Programvara PEL Transfer
Programvaran PEL Transfer erbjuder följande möjligheter:
• Konfigurering av PEL
• Kontroll av anslutningar före inspelningsstart
• Nedladdning av mätningar som är lagrade i PEL
• Visning av olika mät- och analysresultat
Ytterligare fördel: PEL Transfer beräknar värdet på din elförbrukning i euro (8 tariffzoner).
Nätverkskommunikation
PEL 110 har flera överföringsmöjligheter:
- USB, den enklaste lösningen för användning på plats.
Ethernet RJ45 eller Wi-Fi (server): Anslut din PEL 11x till servern för kommunikation från valfri station i nätverket till PEL:s överföringsprogramvara.
Wi-Fi (accesspunkt):
• Upprätta en direkt anslutning mellan PEL11x och dator.
• Access Point (Point AP) läge stöder upp till 5 klienter.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

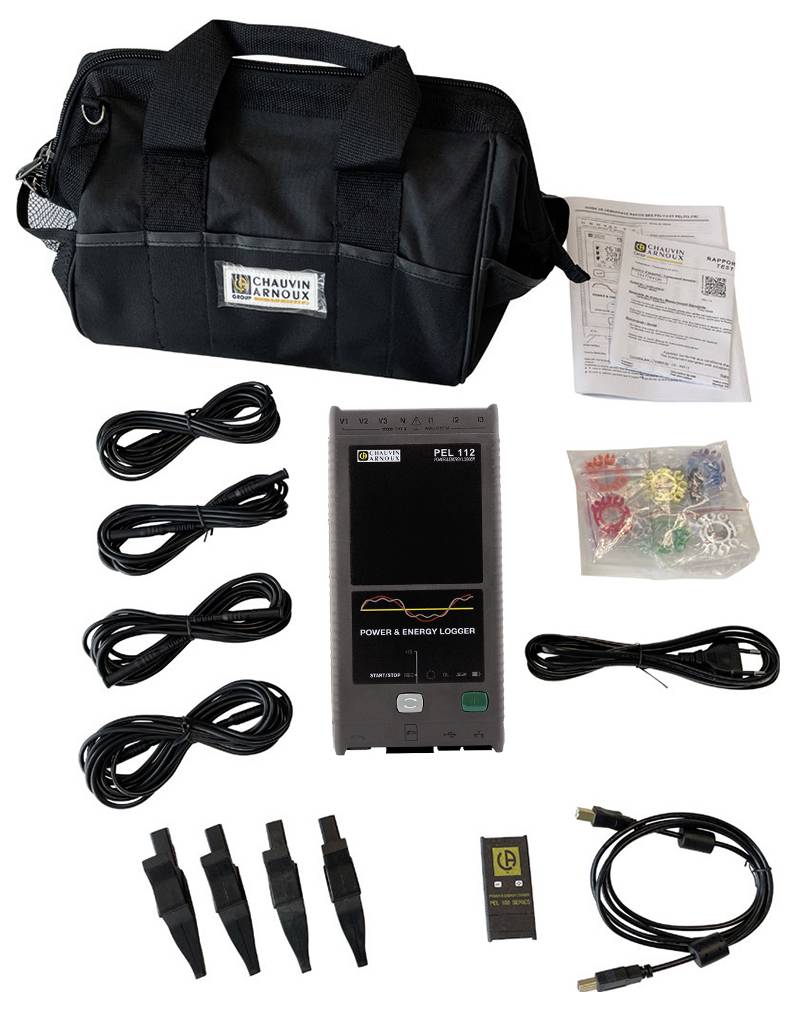

Ingår i leveransen
- 1 transportväska
- 4 spänningsmätledningar
- 4 krokodilklämmor
- 1 sats märkningsdelar
- 1 SD-kort
- 1 adapter SD/USB
- 1 USB-kabel
- 1 nätkabel
- 1 PC-programvara (PEL Transfer) och bruksanvisning för nedladdning från webbplatsen
- 1 snabbmanual
