VOLTCRAFT PA-3000 Nätverksanalysator 3-polig 24-bitars-ingångar, Grafisk display

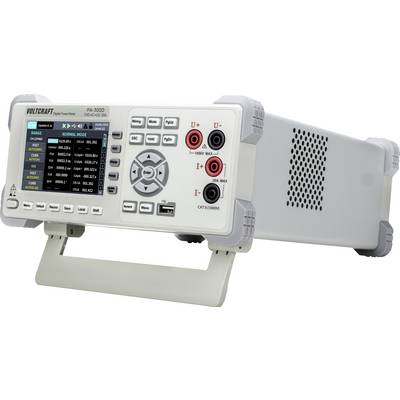

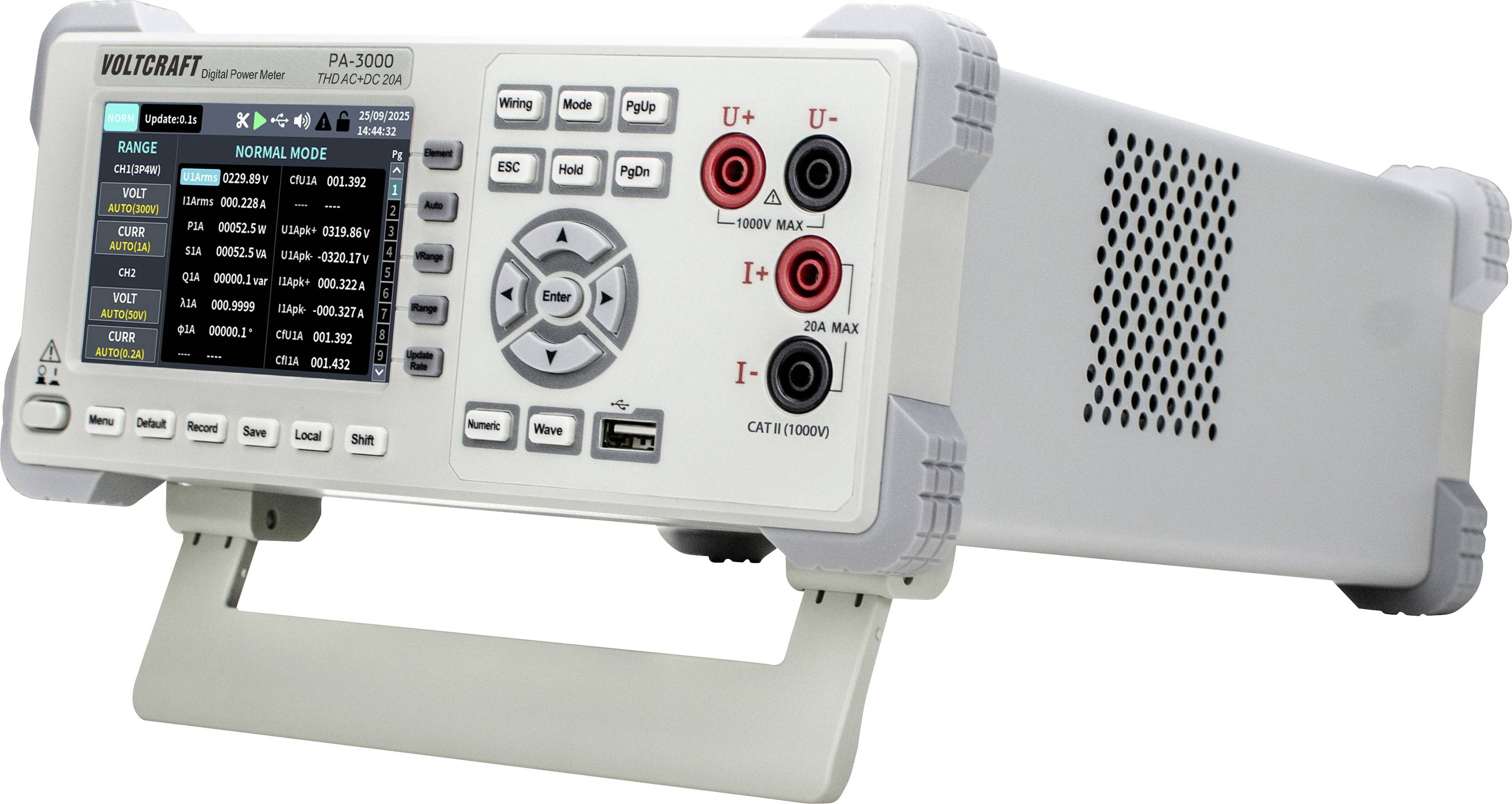

Frontvy av en VOLTCRAFT PA 3000 bänkströmförsörjning med display, kontrollknappar, vridplatta och utgångsterminaler.

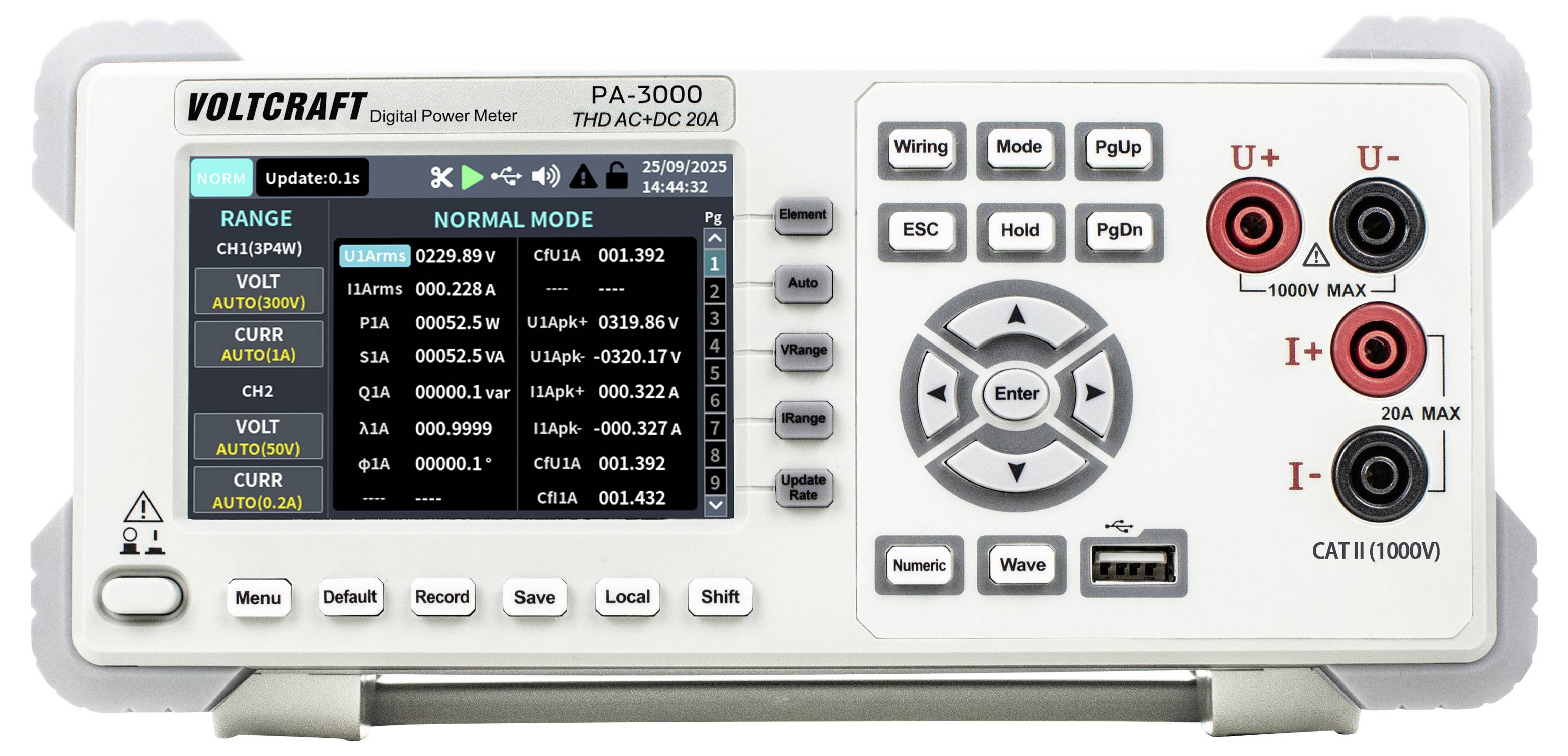

Frontpanel på en VOLTCRAFT PA-3000 digital effektmätare med display, kontrollknappar, navigeringsknappar och ström-/spänningsingångar.

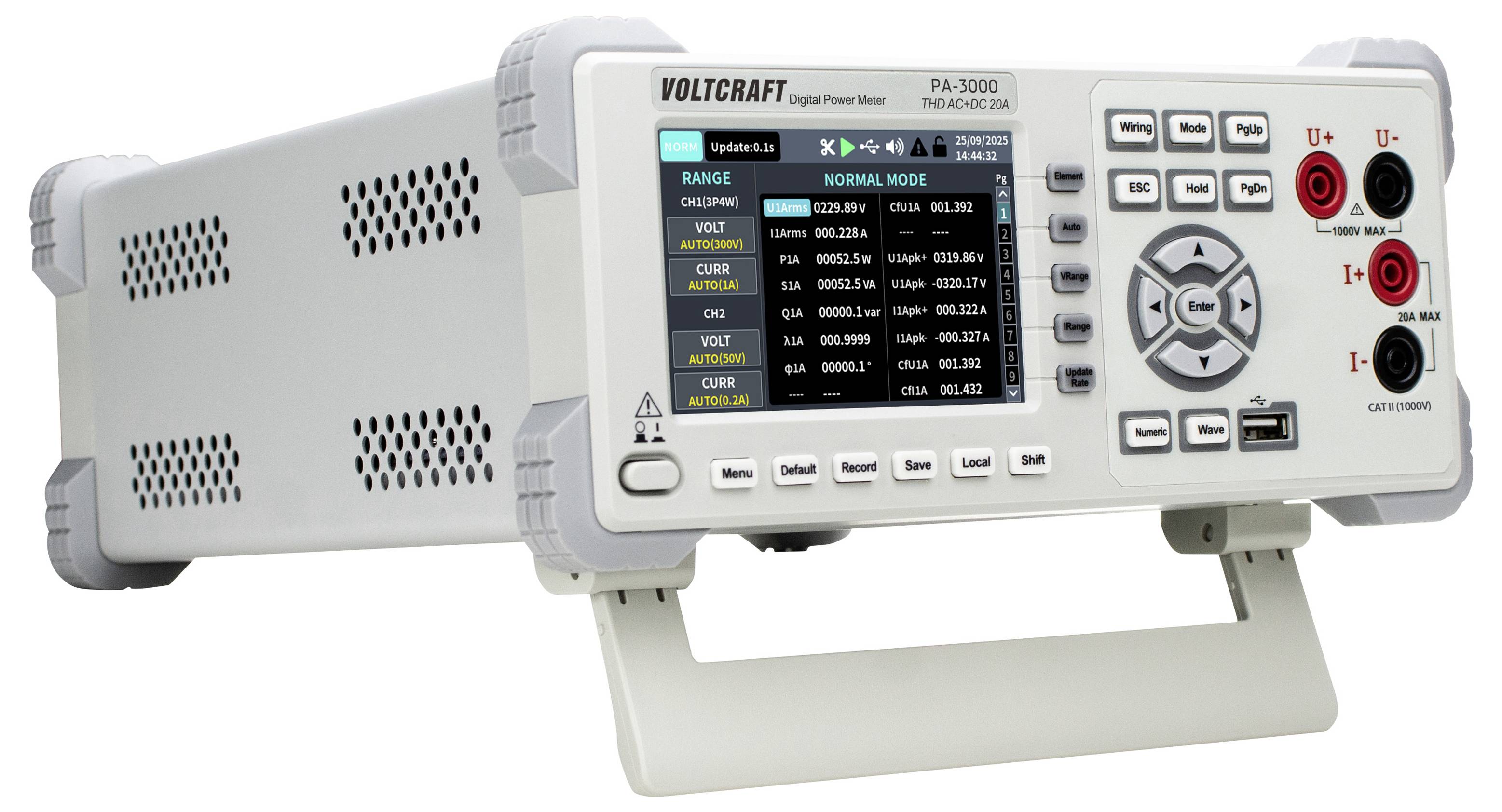

Frontvy av en VOLTCRAFT PA-3000 strömanalysator med display, styrknappar och ingångsterminaler på ett stativ.

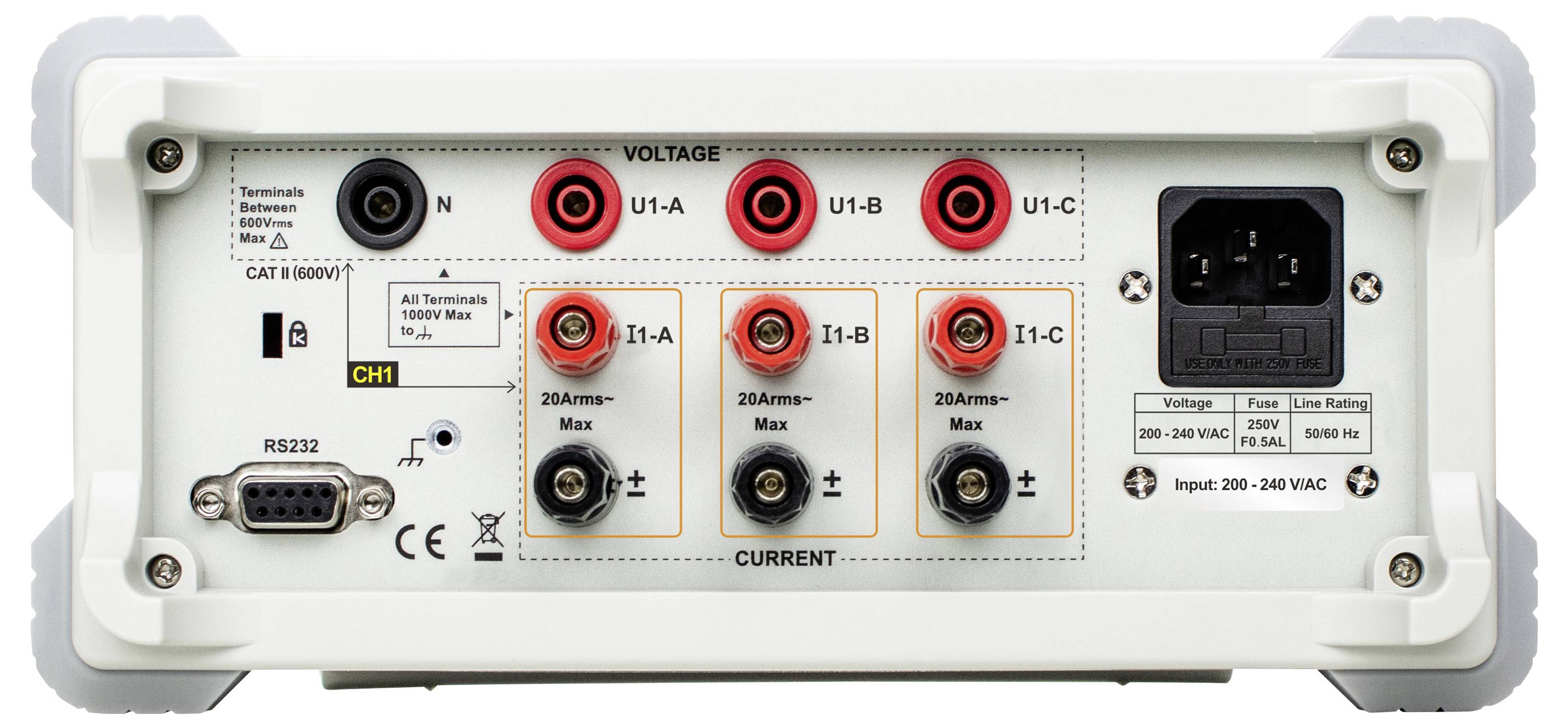

Bakpanel på en elektrisk mätning med spännings- och strömingångar, RS232-port och AC-strömingång.

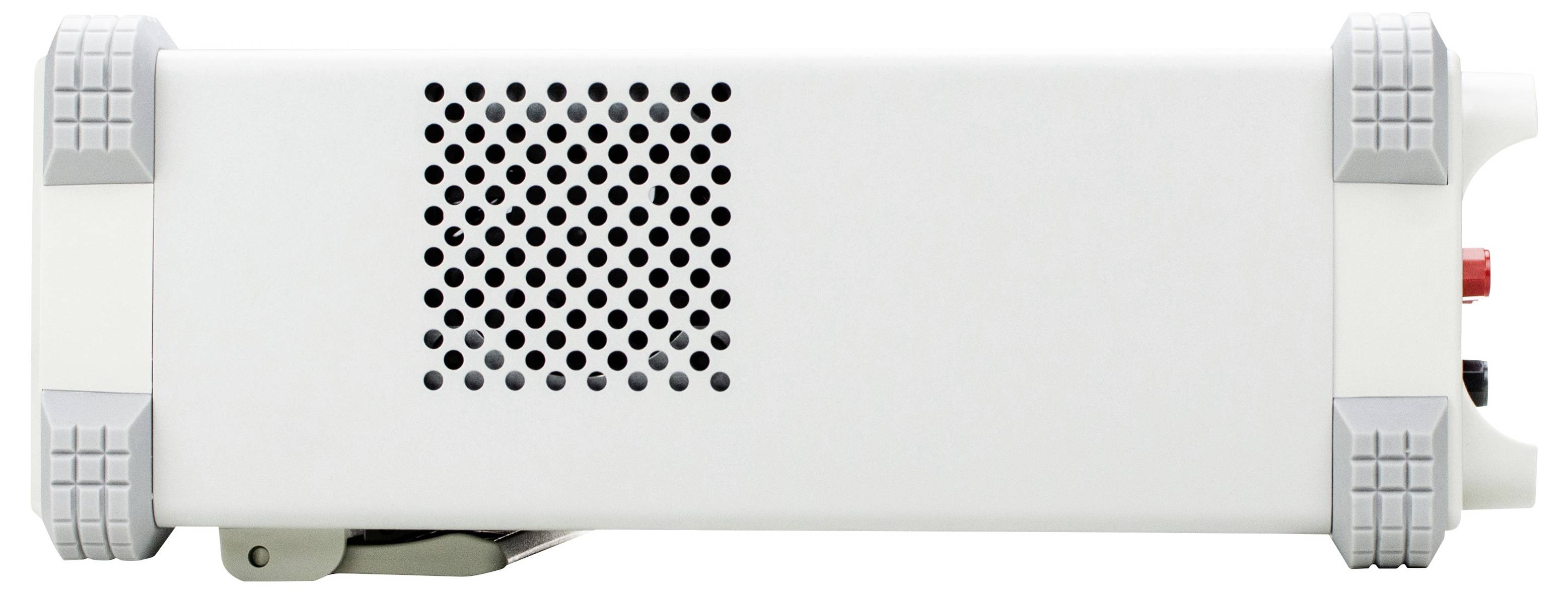

Sidovy av en vit elektronisk enhet med ett svart ventilationsgaller, grå hörnbumpers och röda och svarta kontakter på höger ände.

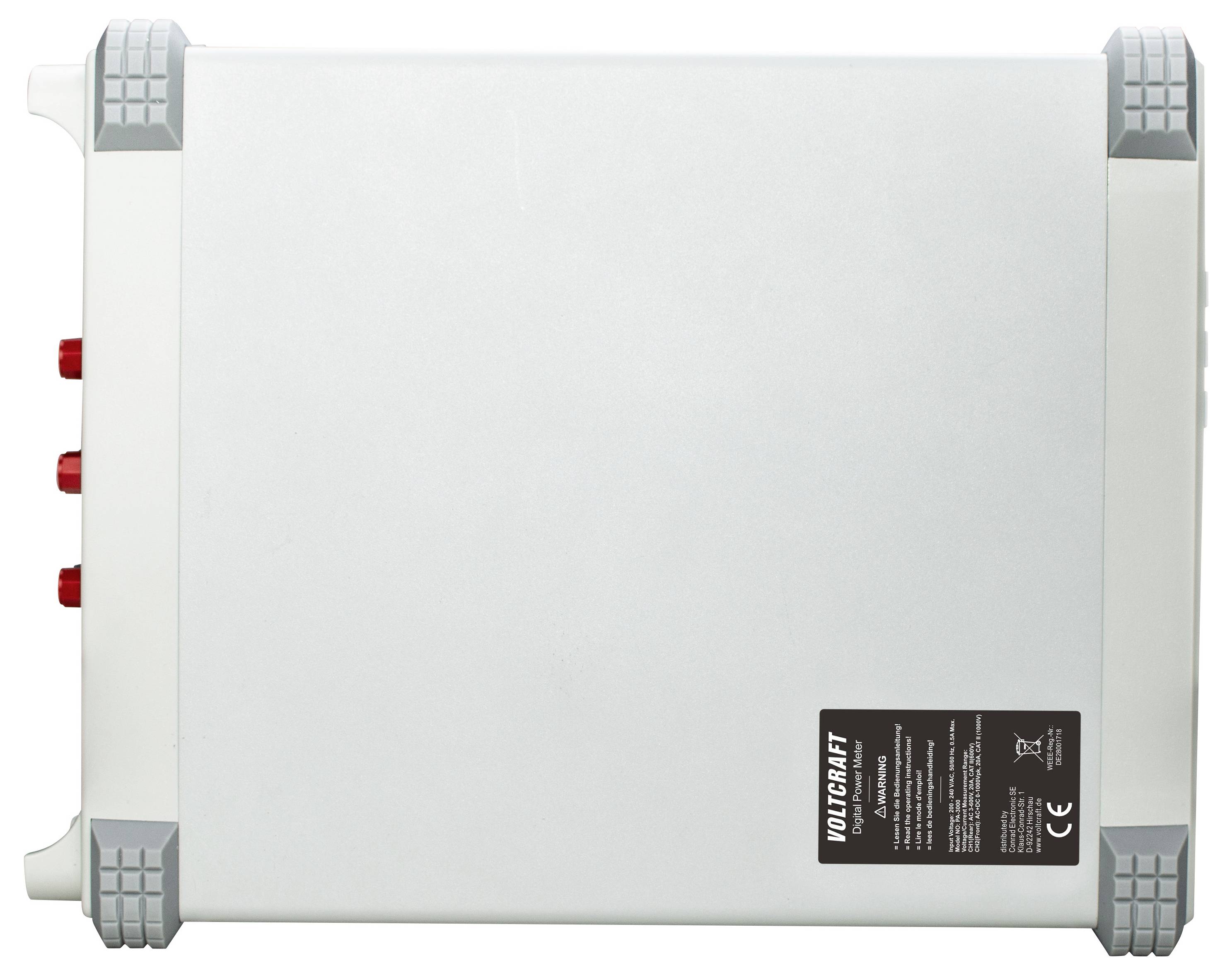

Översta vyn av en silver VOLCART-enhet med fyra grå hörnsskydd och tre röda sidoportar, visad mot en vit bakgrund.

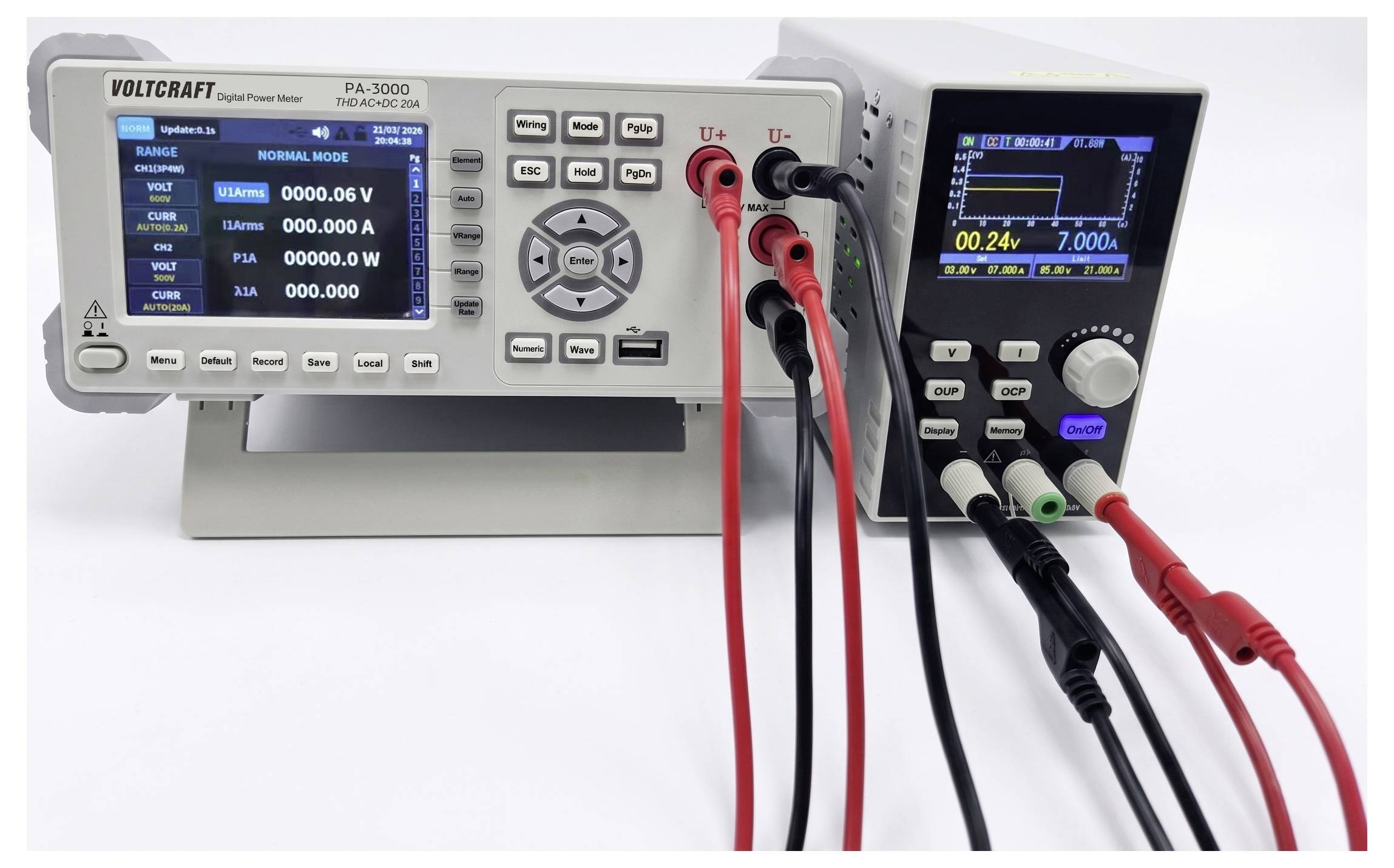

Två bänkpytsmonterade digitala strömförsörjningar medDisplayer och anslutna röda, svarta och gröna mätledningar, uppsatta för elektrisk testning.

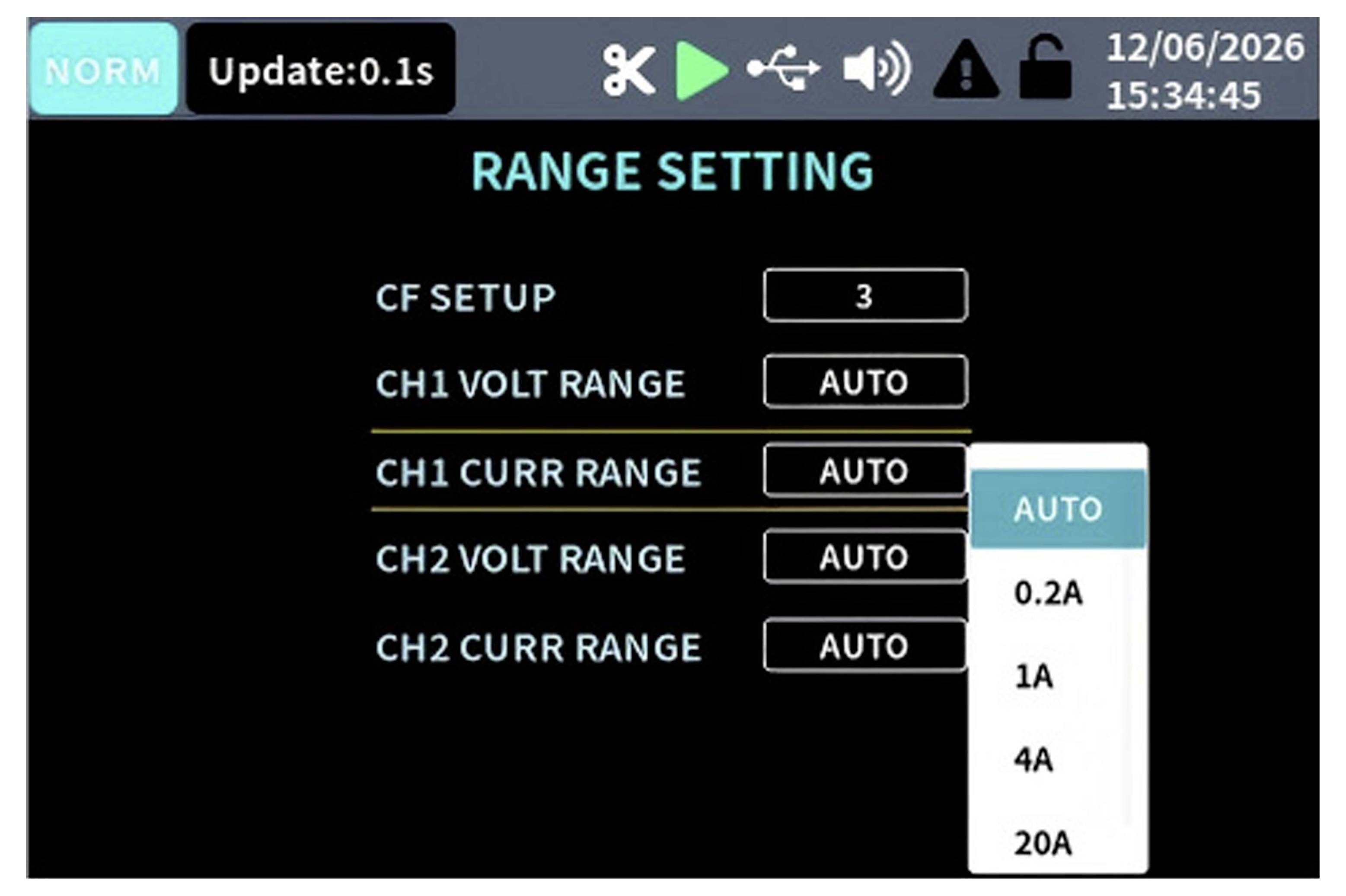

Svart enhetsinställningsskärm med titeln "RANGE SETTING" med fält för CF-inställning och CH1/CH2 spännings- och strömområden; CH1 strömområde rullgardinsmeny är öppen och visar AUTO, 0.2A, 1A, 4A, 20A.

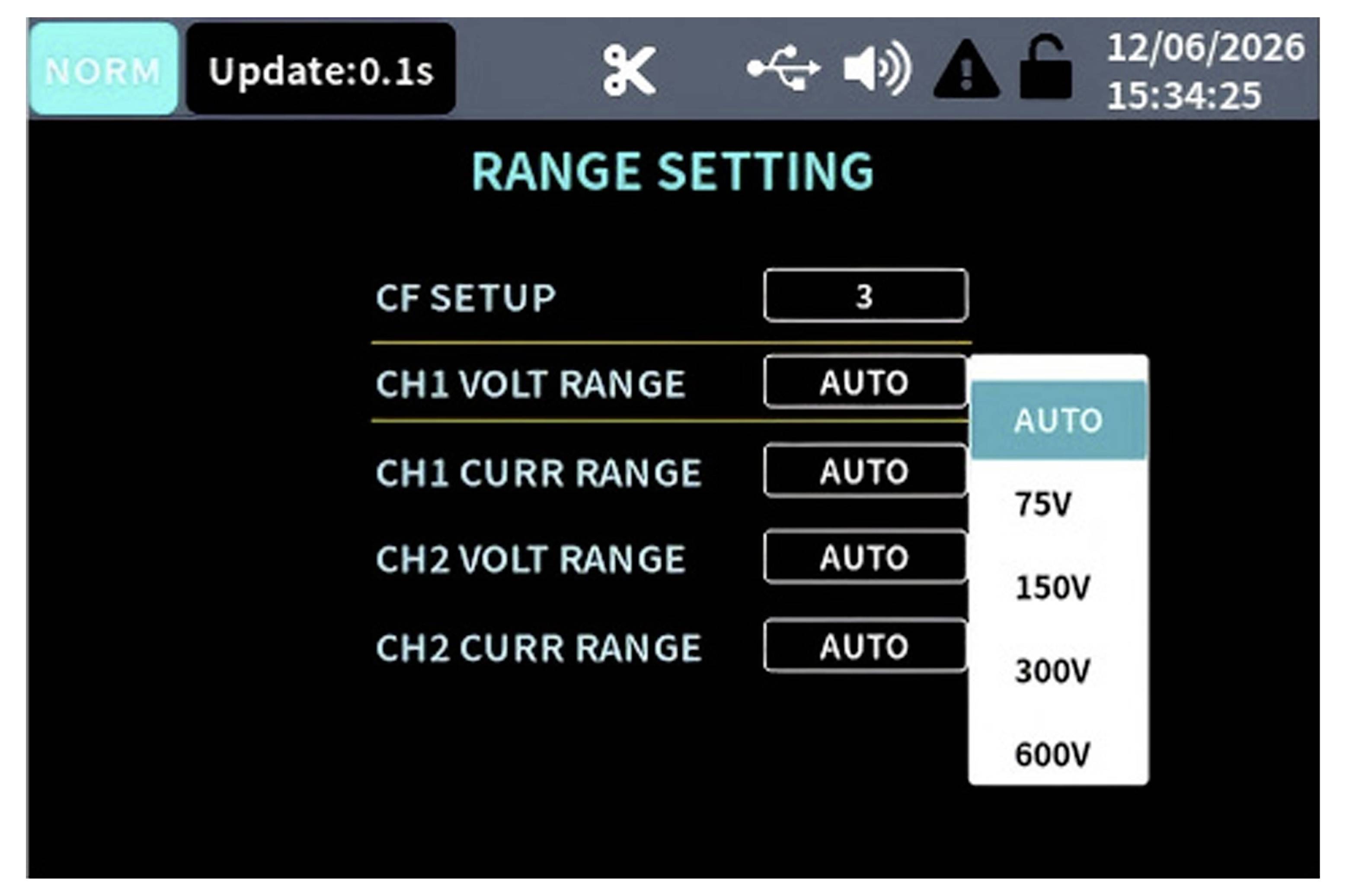

Inställningsskärm för område som visar CF-inställning 3 och CH1/CH2 spännings- och strömintervall inställda på AUTO, med en öppen listruta som visar AUTO, 75V, 150V, 300V och 600V för CH1-spänningsintervall.

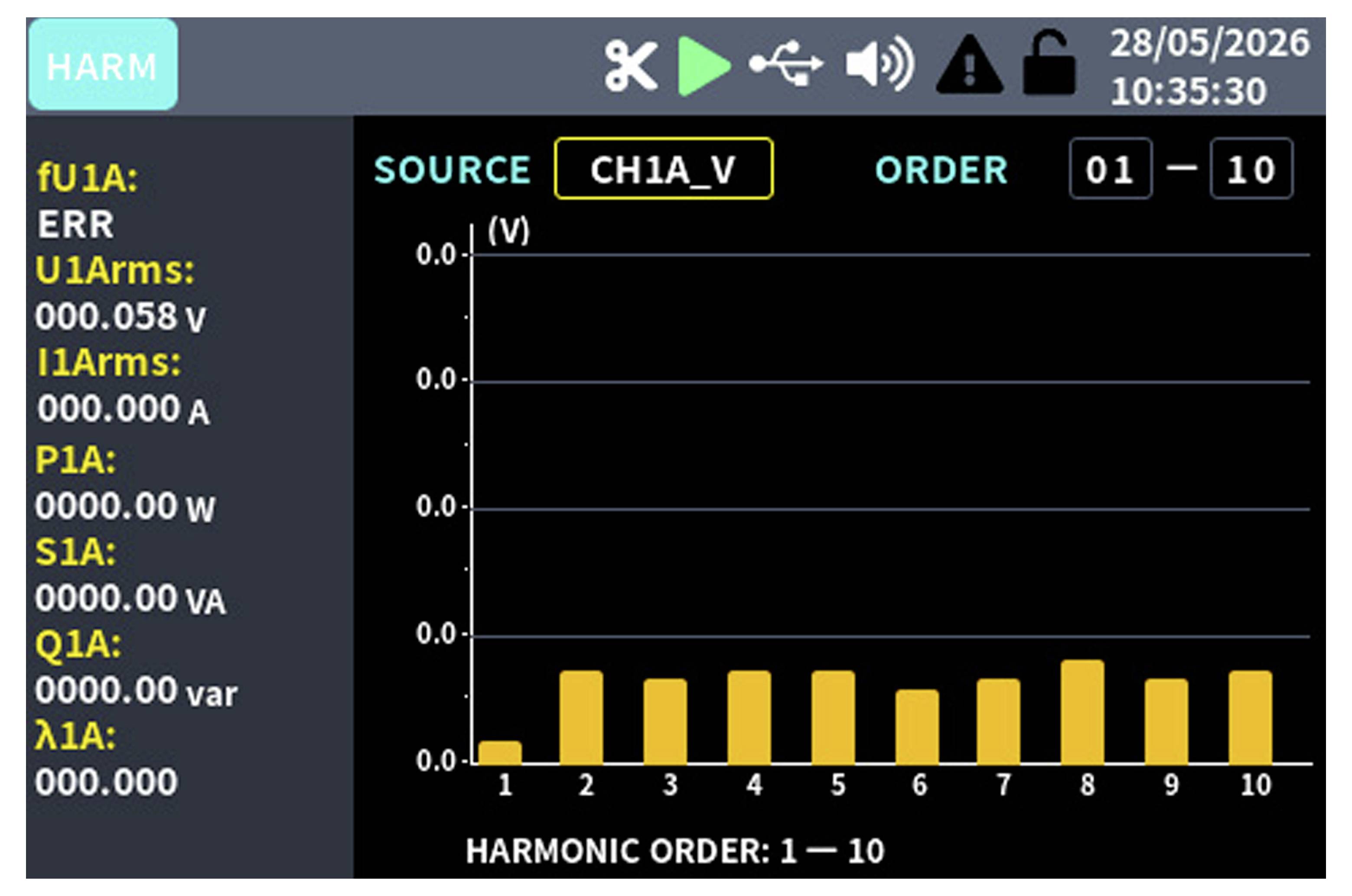

Harmonisk display för källa 'CH1A_V' som visar stapeldiagram över harmonisk ordning 1-10, med ordning 2-10 dominerande och ordning 1 mycket låg; vänster panel listar elektriska mätningar.

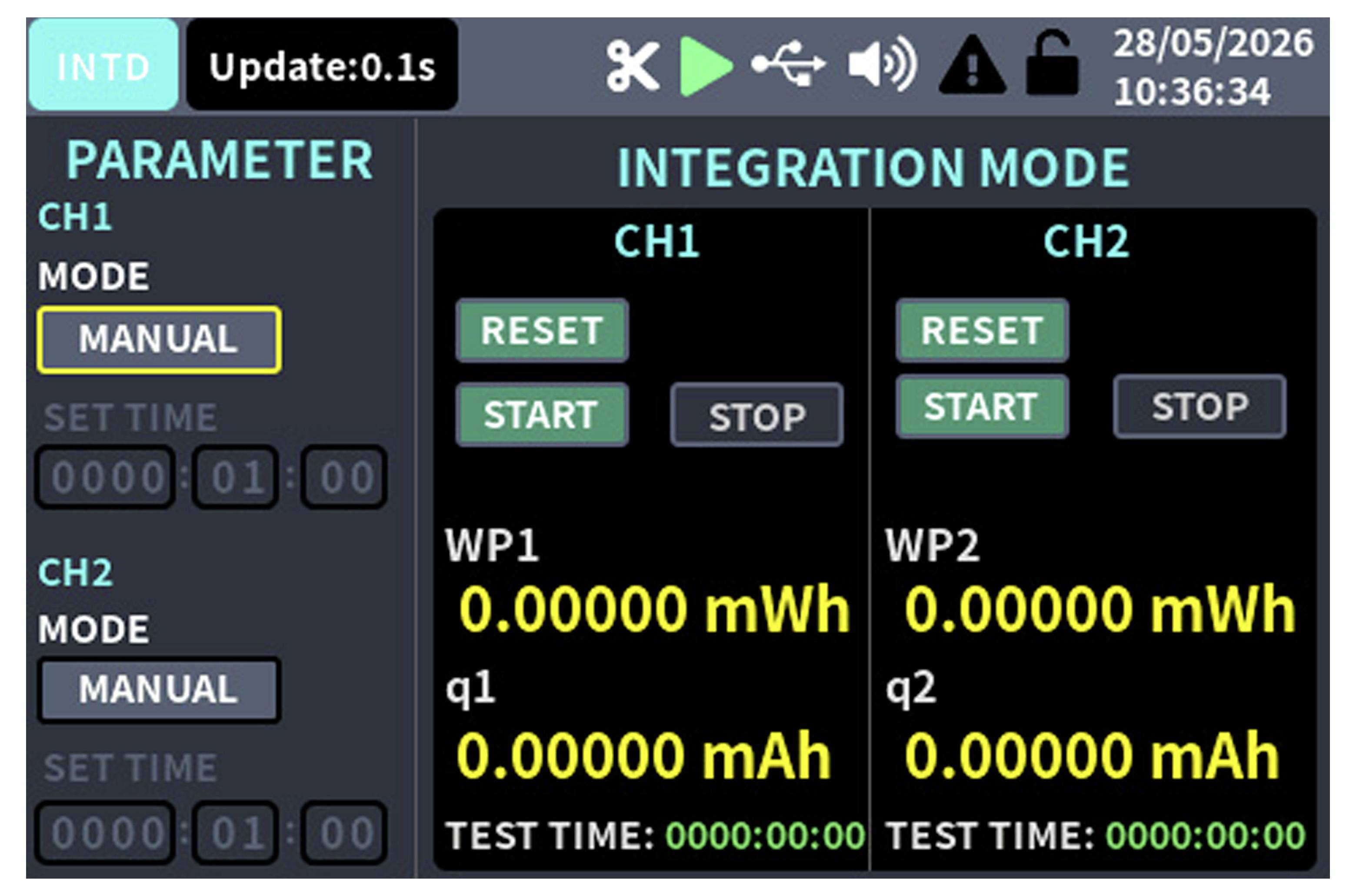

Instrumentpanel för industriell styrning som visar integreringsläge för CH1 och CH2, båda i manuellt läge med knapparna återställ/starta/stoppa och nollställda energiavläsningar (mWh, mAh) och testtid.

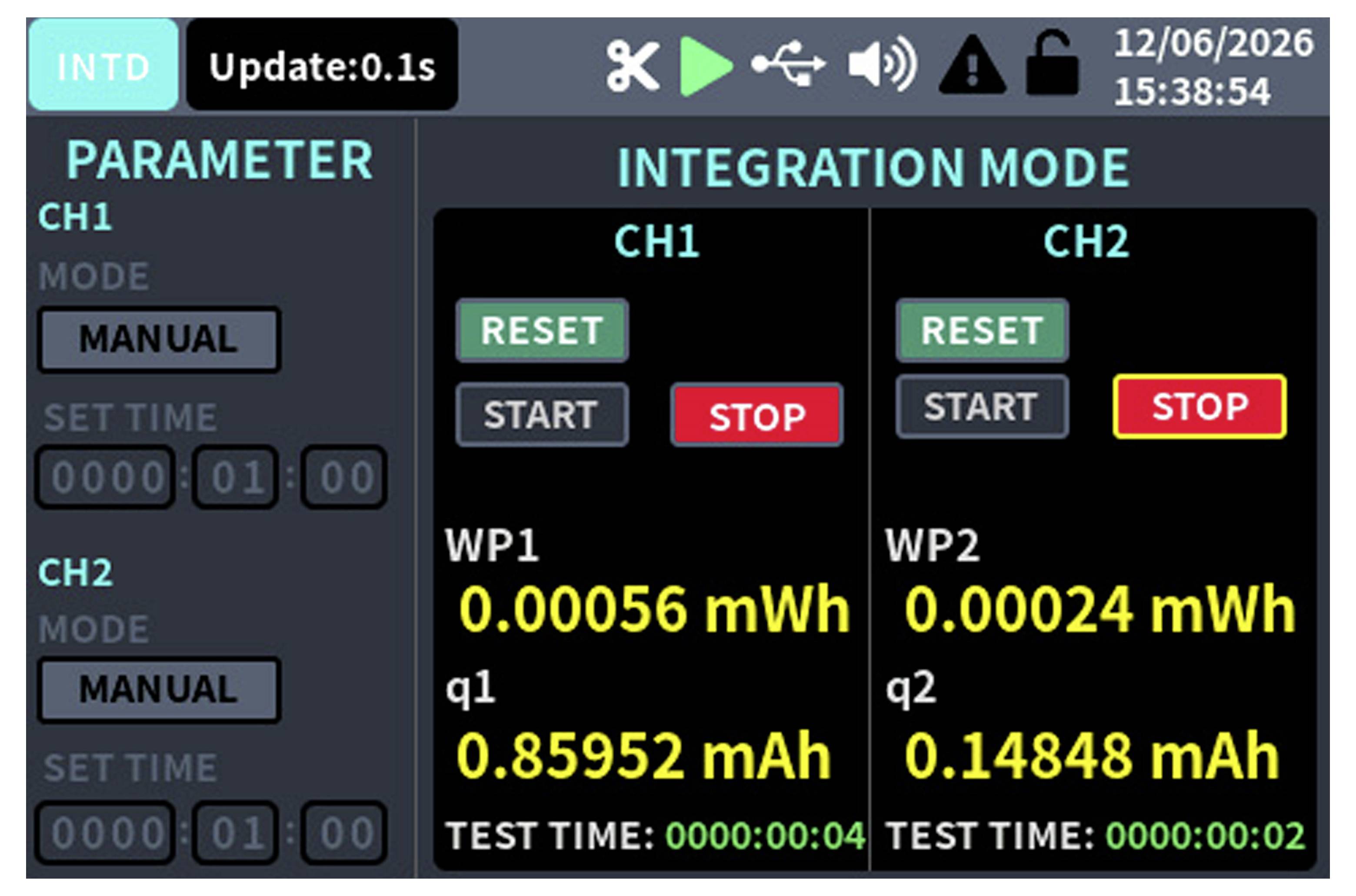

Industriell kontrollskärm som visar integrationläge för CH1 och CH2, med återställnings-/start-/stoppknappar och uppmätta värden WP1 0.00056 mWh, q1 0.85952 mAh; WP2 0.00024 mWh, q2 0.14848 mAh.

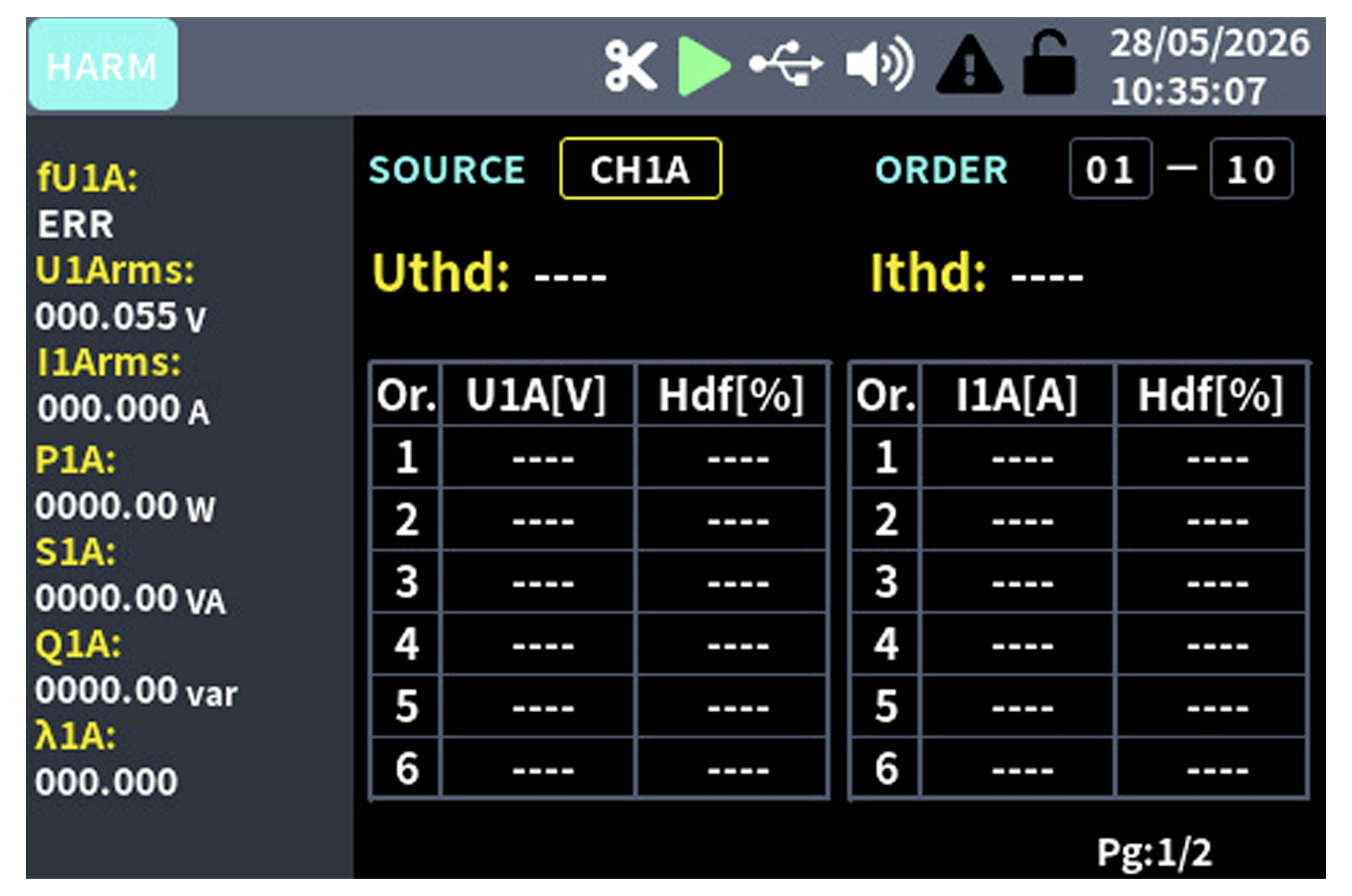

Industriell mätare HARM-skärm som visar källa CH1A och ordning 01-10, med Uthd och Ithd båda tomma och tabeller för spännings- och strömharmoniska ordningar 1-6 på sida 1/2.

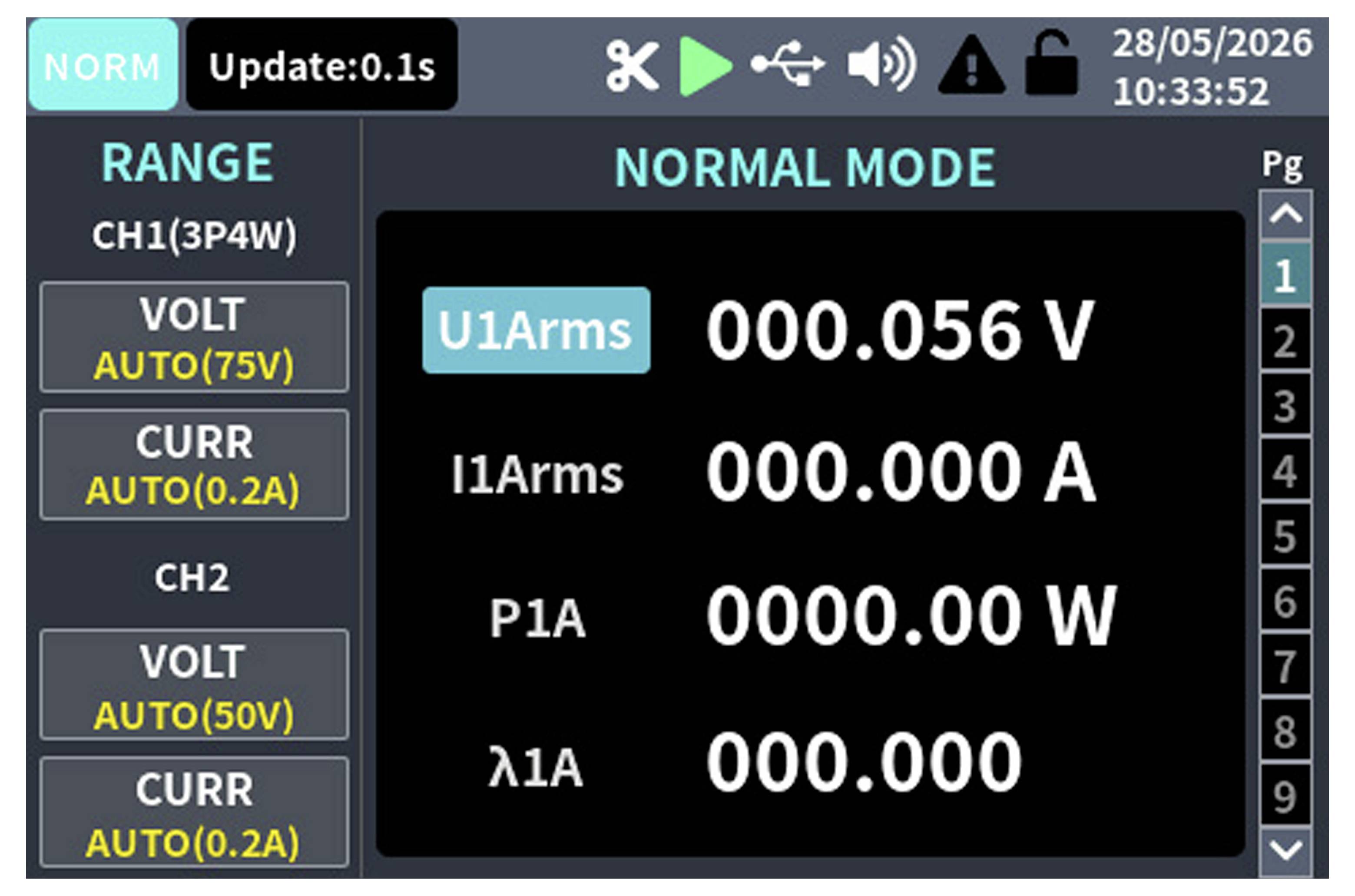

Digital kraftmätardisplay i normalt läge som visar U1Arms 000.056 V, I1Arms 000.000 A, P1A 0000.00 W, och λ1A 000.000, med kanalomfång på vänster sida.

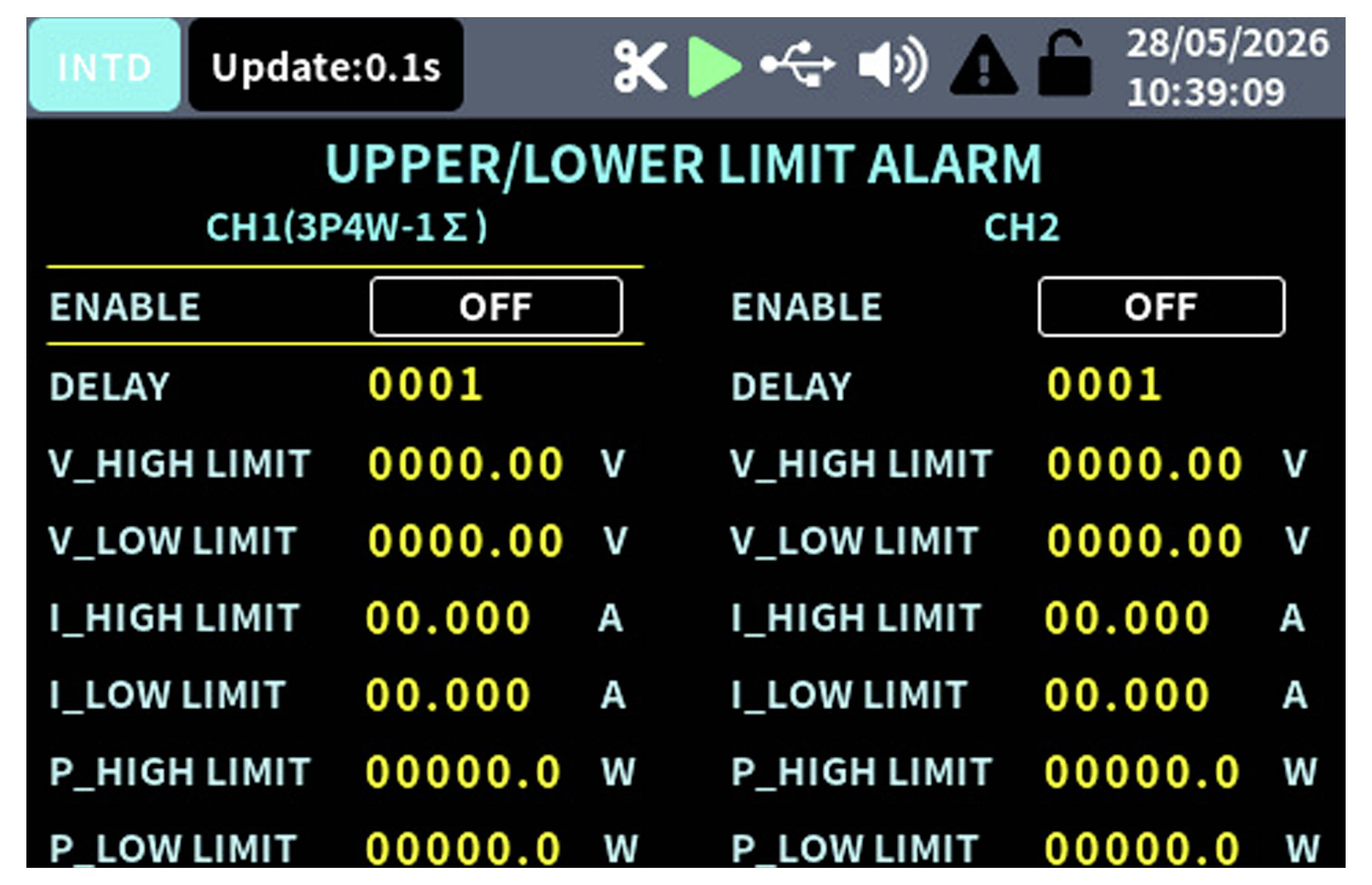

Industriell kontrollskärm som visar övre/nedre gränsvärden för alarmering för CH1 och CH2, båda inaktiverade, med fördröjning 0001 och alla spännings-, strömstyrke- och effektgränser inställda på 0.

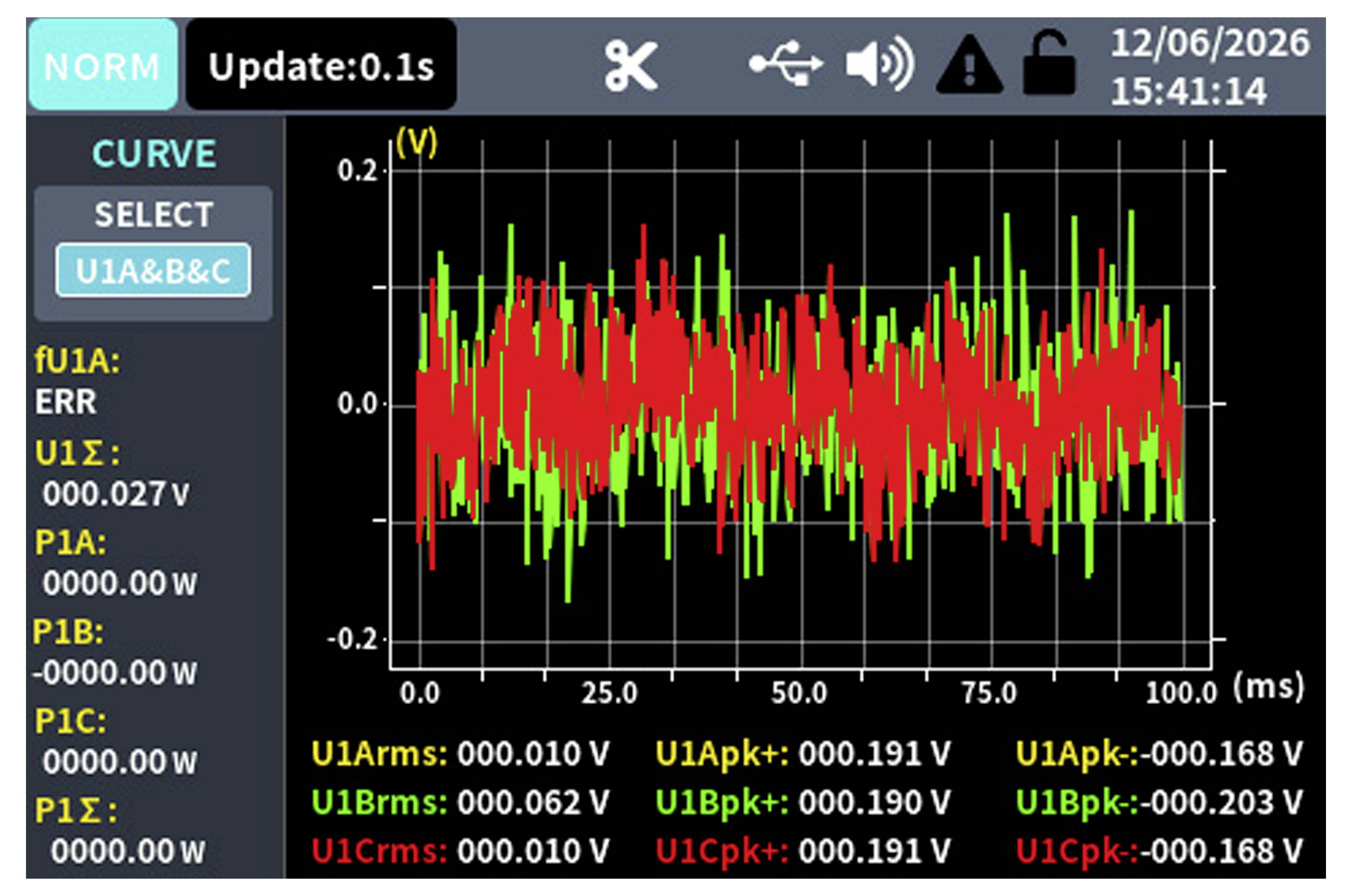

Oscilloskop-liknande graf som visar U1A, U1B och U1C spänningsvågformer över 0–100 ms, med brusiga signaler centrerade nära 0 V.

1/16

Viktig information!

Datablad (PDF)

Leverans tor. 24 sep.

1 Styck

Antal

Styck

Toal (6 632,00 kr / stycken)

6 632,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT pa-3000 effektanalysator 3-fas datalogger 36 kW

3-fas-effektmätning
Mycket exakt klass 0,5
Övertonsdiagnos upp till 63:e ordningen
Två-kanals ingång
10 cm (3,95 ") färg-TFT-display
Seriellt RS232-kommunikationsgränssnitt

Tekniska specifikationer

Typ av produkt: Nätverksanalysator

: (ej certifierad kalibrering)

Mått.: (L x B x H) 235 x 295 x 110 mm

Vikt: 3 kg

Mätning typ: 3-polig

Egenskaper: 24-bitars-ingångar
Grafisk display

Bredd: 295 mm

Höjd: 110 mm

Längd: 235 mm

Gränssnitt: RS232

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3758725 VOLTCRAFT PA-3000 Nätverksanalysator 3-polig 24-bitars-ingångar, Grafisk display

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3758725 VOLTCRAFT PA-3000 Nätverksanalysator 3-polig 24-bitars-ingångar, Grafisk display

Villkor för garanti

Villkor för garanti 3758725 VOLTCRAFT PA-3000 Nätverksanalysator 3-polig 24-bitars-ingångar, Grafisk display

Beskrivning

Exakt 3-fas-effektmätning och nätanalys
3-fas prestandaanalysator från VOLTCRAFT är den optimala partnern för detaljerade undersökningar av elektriska system inom industri och industri. Med en högprecis noggrannhet i klass 0,5 möjliggör mätaren exakt registrering av spänningar, strömmar och effekter. En tvåkanals-ingång och den djupgående övertoner-diagnostiken upp till 63:e ordningen möjliggör snabb identifiering av nätåterverkningarna och störningskällor i komplexa system.
Registrering i realtid och detaljerad avkänningsanalys
Alla drift- och effektdata registreras kontinuerligt i realtid. Systemet omfattar spänning (V), strömstyrka (A), aktiv effekt (W), skenbar effekt (VA), reaktiv effekt (var). effektfaktor (PF/λ), frekvens (Freq/ƒ), crestfaktor (V/i), toppvärden (Upk, IPK) och total harmonisk distorsion (THD). Tack vare en utmärkt upplösning på upp till 0,01 V vid spänning, 0,001 A vid ström och upp till 0,01 W i effektområdet kan även de minsta lastförändringarna dokumenteras exakt
Gränssnitt, visualisering och lagring av mätdata
Visning av mätvärden sker överskådligt på en 10 cm (3,95") stor färg-TFT-display. För långsiktig dokumentation och utvärdering finns en USB-datalogger, som kompletteras av en praktisk skärmbild-funktion för snabb visuell loggning. Ett seriellt RS232-gränssnitt ger tillförlitlig datakommunikation och enkel integrering i befintliga testplatomgivningar.
I leveransen och systemkomponenter
VOLTCRAFT prestandaanalysator levereras med nätkabel, mätkabelset med banankontakter och krokodilklämmor. En utförlig bruksanvisning medföljer också.
