Sonel PQM-700 Nätverksanalysator 1-polig, 3-polig med loggfunktion

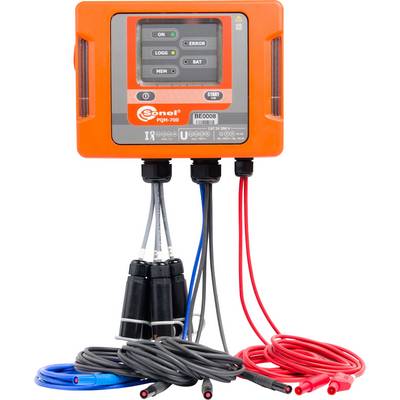

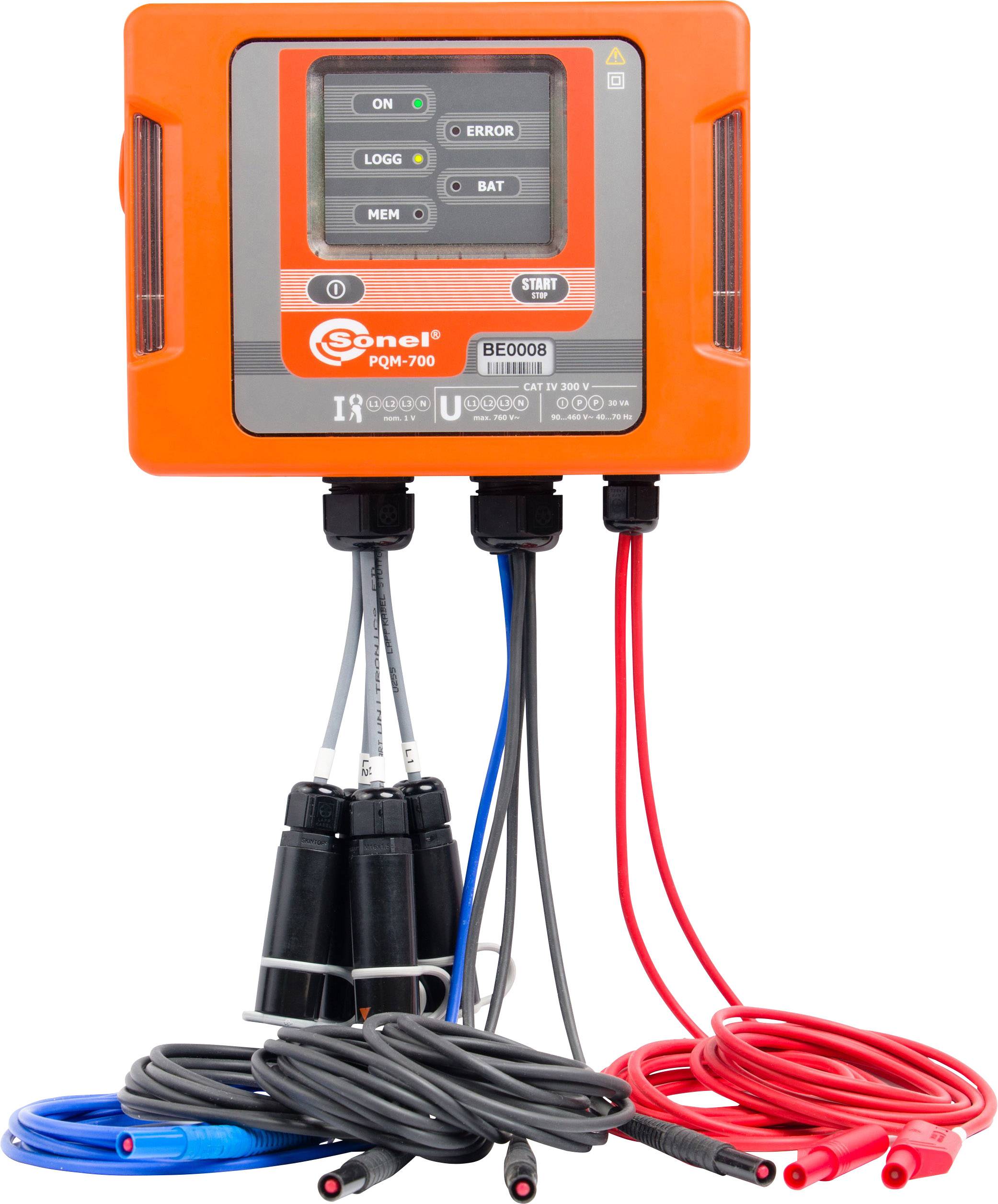

En orange elektrisk mätare med digitalt display och flera kablar, använd för att kontrollera strömflöden och spänning.

Datablad (PDF)

Snabb leverans fre. 2 okt.

1 Styck

Antal

Styck

Toal (17 352,00 kr / stycken)

17 352,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätkvalitetsanalysator PQM-700

Nätkvalitetsanalys enligt IEC61000-4-30, klass S
DIN EN 50160
Mätning av alla viktiga nätparametrar som: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, Pst, Plt
Mätning i nät på 64-760 V med 40-70 Hz
Mätningar upp till 40. Harmonisk
Digital registrering av effektkurvor och vågformer
Arbetstemperatur: -20 till 55 °C

Tekniska specifikationer

Område AC spänning RMS: 0-760 V
Upplösning AC-spänning RMS: 0,01% Un, noggrannhet AC-spänning RMS: ±0,5% Un
Område crestfaktor d. Spänning CFU: 1,00…10,00 (≤ 1,65 vid 690 V), upplösning crestfaktor d. Spänning CFU: 0,01, noggrannhet crestfaktor d. Spänning CFU: ±5 %
Område crestfaktor d. Strömmen CFI: 1,00...10,00 (≤ 3,6 Inom), upplösning crestfaktor d. Strömmen CFI: 0,01, noggrannhet crestfaktor d. Strömmen CFI: ±5 % v.M.
Område AC ström RMS: Avhängigt av strömtång, upplösning AC-ström RMS: 0,01% v.B., noggrannhet AC ström I RMS: ±1% v.B. (Exklusive tänger onoggrannhet)
Område frekvens: 40,00...70,00 Hz, upplösning frekvens 0,01 Hz, noggrannhet frekvens: ±0,05 Hz
Område aktiv effekt (P), skenbar effekt (S), reaktiv effekt (Q), distorsionseffekt (D): Avhängigt av strömtänger och transformator, upplösning aktiv effekt (P), skenbar effekt (S), reaktiv effekt (Q), distorsionseffekt (D): upp till 4 decimaler, noggrannhet aktiv effekt (P), skenbar effekt (S), reaktiv effekt (Q), distorsionseffekt (D): Avhängigt av strömtänger och transformator, område aktiv energi (EP), skenbar energi (ES), reaktiv energi (EQ): Avhängigt av strömtänger och transformator, upplösning aktiv energi (EP), skenbar energi (ES), reaktiv energi (EQ): upp till 4 decimaler
Noggrannhet aktiv energi (EP), skenbar energi (ES), reaktiv energi (EQ): avhängigt av strömtänger och transformator
Område cosϕ och effektfaktor PF: 0,00...1,00: upplösning cosϕ och effektfaktor PF: 0,01, noggrannhet cosϕ och effektfaktor PF: ±0,03
Område tgϕ: 0,00...10,00: upplösning tgϕ: 0,01, noggrannhet tgϕ: avhängigt av noggrannhet i aktiv effekt och reaktiv effekt
Område spänningsövertoner Uh: 0,00...760 V: upplösning spänningsövertoner Uh: 0,01% Un, noggrannhet spänningsövertoner Uh: ±5% Uh för Uh ≥ 1% Un, ±0,05% Un för Uh ˂1% Un
Område strömövertoner Ih: avhängigt av strömtänger: upplösning strömövertoner Ih: 0,01% v.B, noggrannhet strömövertoner: ±5% Ih för Ih ≥ 3% In, ±0,15% In för Ih ˂ 3% In
Område distorsionsfaktor (THD) för spänning och ström: 0,0...100,0% med avseende på RMS-värdet, upplösning distorsionsfaktor (THD) för spänning och ström: 0,1%, noggrannhet distorsionsfaktor (THD) för spänning och ström: ±5%
Område flimmer Pst/lt: 0,40...10,00, upplösning flimmer Pst/lt: 0,01, noggrannhet flimmer Pst/lt: ±10%
Område ojämnhet i spänning och ström: 0,0...10,00%: upplösning ojämnhet i spänning och ström: 0,1%, noggrannhet i ojämnhet i spänning och ström: 0,3%
Område strömtänger F1, F2, F3: 0...3000 A (10000 AP-P)
Område strömtång C-4: 0...1000 A (3600 AP-P)
Område strömtång C-5: 0...1000 A (3600 AP-P)
Område strömtång C-6: 0...10 A (36 AP-P) (utan strömtransformator)
Område strömtång C-7: 0...100 A (360 AP-P)
Gränssnitt/dataöverföring: USB, microSD-kort

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT IV 300 V

: (ej certifierad kalibrering)

Spänningsförsörjning (specifikationer): 64/110 V; 110/190 V; 115/200 V; 220/380 V; 230/400 V; 240/415 V; 400/690 V

Mått.: (L x B x H) 270 x 380 x 210 mm

Vikt: 2.96 kg

Mätning typ: 1-polig
3-polig

Egenskaper: med loggfunktion

Bredd: 380 mm

Höjd: 210 mm

Längd: 270 mm

Gränssnitt: USB

Dokument & nedladdningar

Datablad

Datablad 1427970 Sonel PQM-700 Nätverksanalysator 1-polig, 3-polig med loggfunktion

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1427970 Sonel PQM-700 Nätverksanalysator 1-polig, 3-polig med loggfunktion

Beskrivning

Nätkvalitetsanalysatorn PQM-700 från Sonel, den minsta modellen i PQM-serien, är en nätkvalitetsanalysator enligt 61000-4-30 klass S för nät upp till 690 V.
Med strömtänger kan strömmar upp till 3 kA registreras och, jämte alla andra uppmätta parametrar, avläsas från microSD-kort på datorn eller via USB-kabel från enheten och analyseras med den medföljande professionella analysprogramvara. Loggar skapas automatiskt enligt EN50160. Den interna realtidsklockan (RTC) möjliggör exakt dataregistrering och kvalitetsanalys.
