Siemens 3RU2146-4HB0 Överbelastningsrelä 1 st

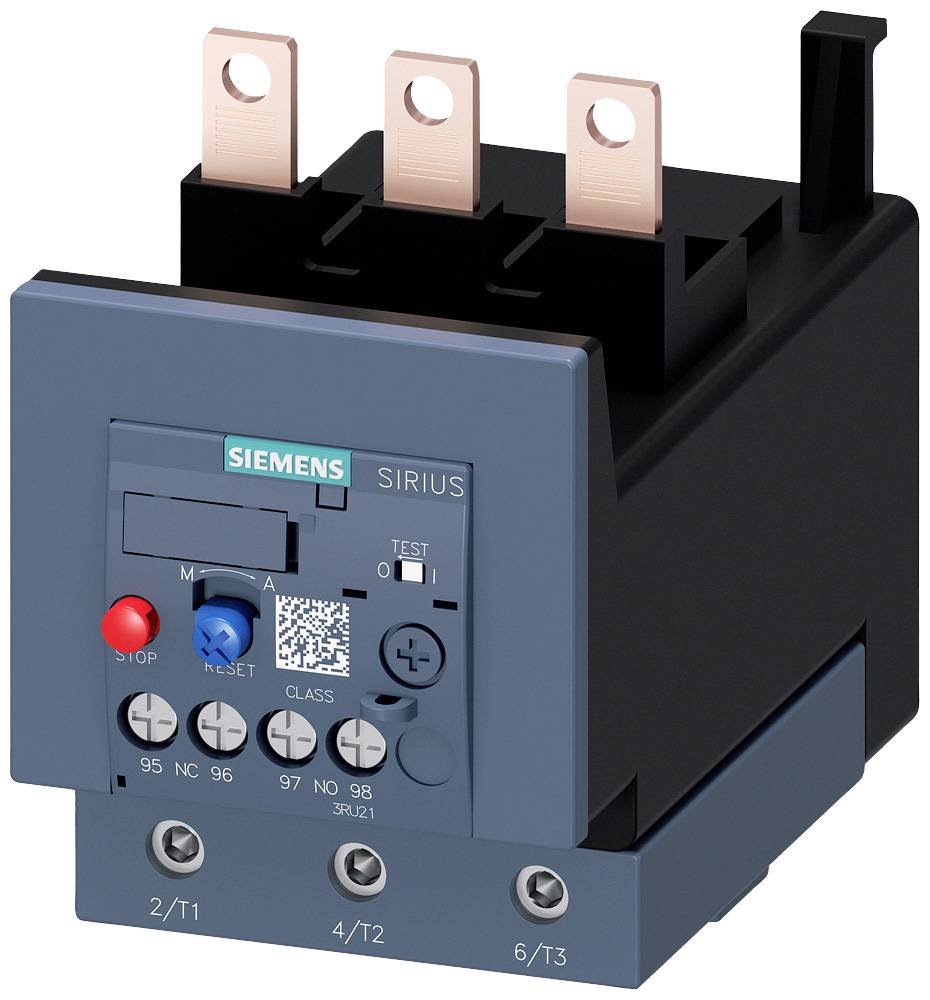

Ett Siemens SIRIUS skyddsrelä med manöverknappar och anslutningsklämmor. Lämpligt för styr- och skyddsapplikationer i elektriska installationer.
En öppnad elskåp visar flera elektriska komponenter, ledningar och säkringar organiserade på hyllor.
Illustration av ett kopplingsschema med komponenter för ett överlastrelä, inklusive återställningsknappar, termiskt överlastrelä och tillbehör.

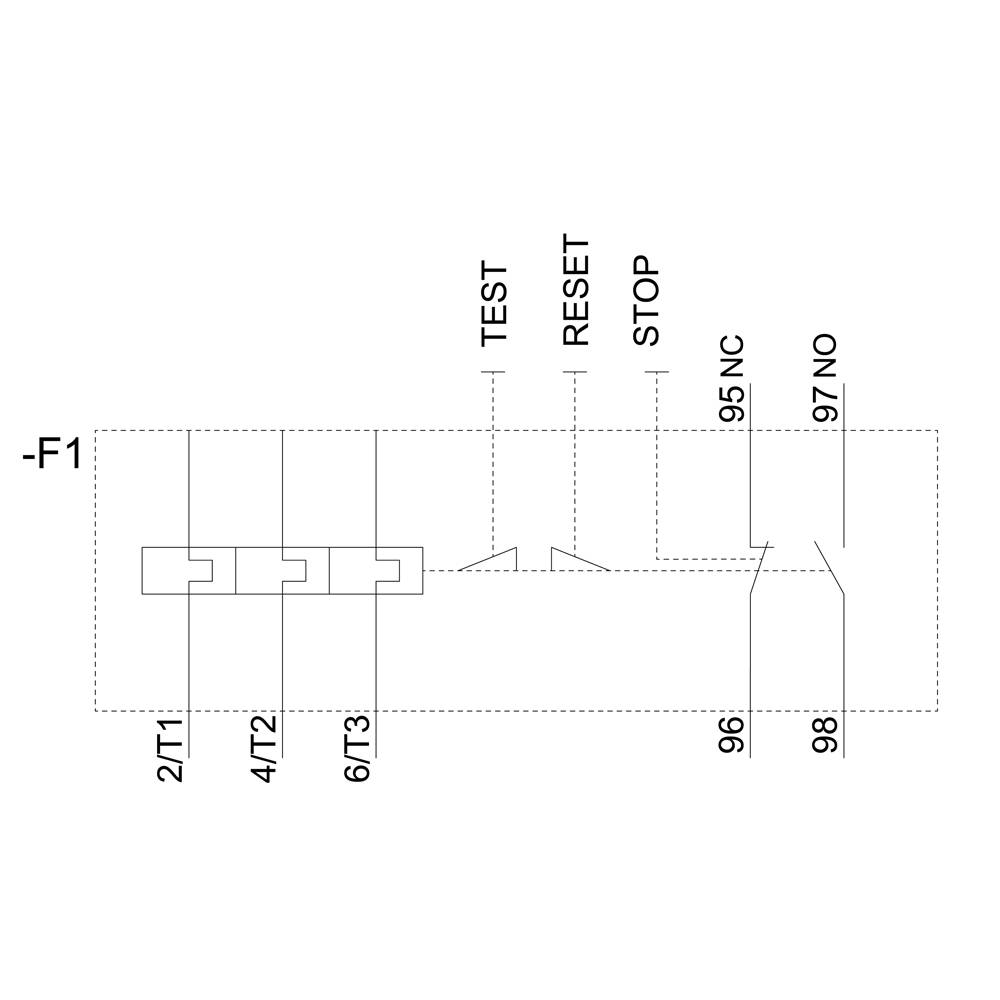

'F1'-kopplingsschemat visar anslutningar med beteckningarna: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 och 98.

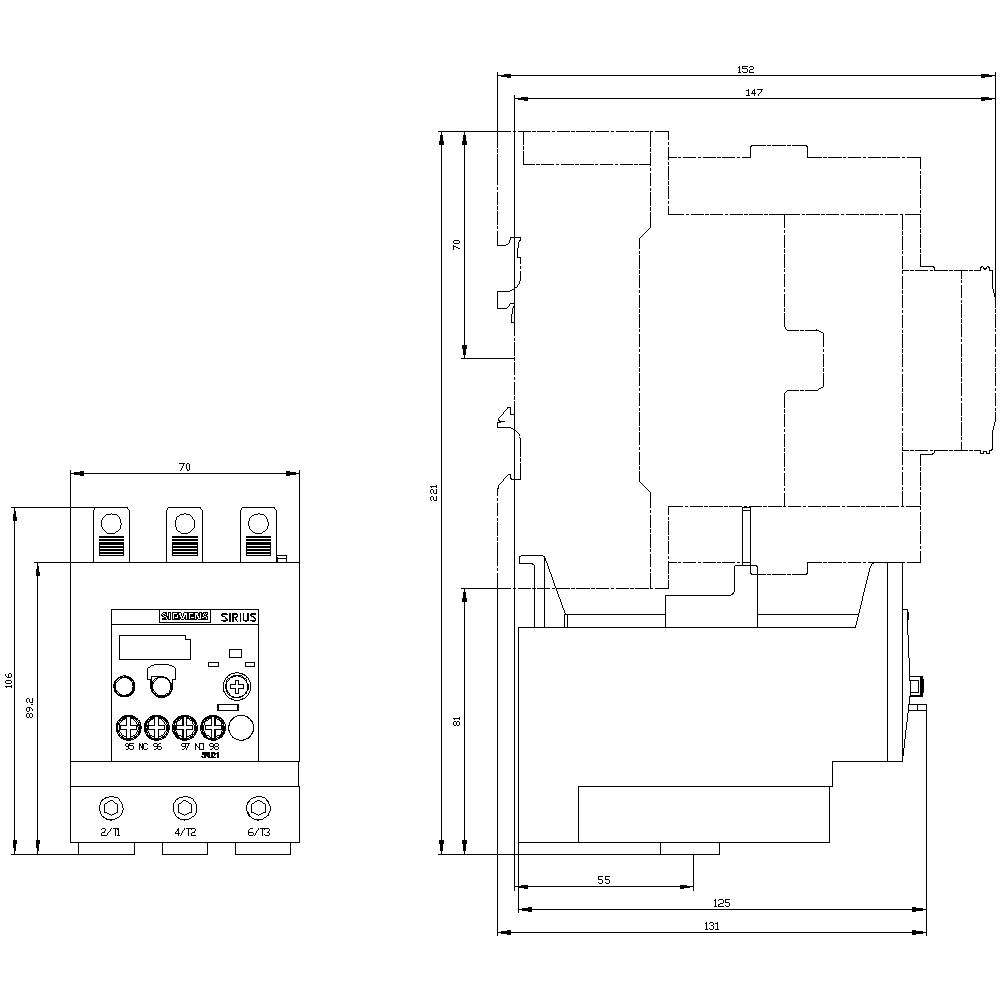

Teknisk ritning av en elektronisk enhet med front- och sidovyer, mått i millimeter och flera knappar.
1/5
Liknande avbildning
Typ av produkt
Överbelastningsrelä
Funktioner
Överlast
Typ
3RU2146-4HB0
Konstruktionsstorlek
S3
funktioner
Auto/manuell omkopplare
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 5 nov.
Antal
Toal (1 432,00 kr / stycken)
1 512,00 kr
-5 %
1 432,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Säkring GG: 6 A, snabb: 10 A.
Typ av produkt

Överbelastningsrelä

Typ

3RU2146-4HB0

Konstruktionsstorlek

S3

Funktioner

Överlast

funktioner

Auto/manuell omkopplare

Driftspänning

690 V

Inställningsområde ström (min.)

36 A

Inställningsområde ström (max.)

50 A

Inställningsområde (ström)

36 - 50 A

Anslutning

Skruv

IP20

Min. temperatur

-40 °C

Max. temperatur

+70 °C

Bredd

70 mm

Höjd

105 mm

Djup

125 mm

Mått.

(B x H x D) 70 x 105 x 125 mm

Innehåll

1 st

AWG max.

1

AWG min.

10

Nominell ström

50 A

Tvärsnitt flexibelt (max.)

50 mm²

Tvärsnitt flexibelt (min.)

2.5 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

1000 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 1749846 Siemens 3RU2146-4HB0 Överbelastningsrelä 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1749846 Siemens 3RU2146-4HB0 Överbelastningsrelä 1 st

Beskrivning

Överbelastningsrelä 36...50 A för motorskydd storlek S3, KLASS 10 skyddsprograektion huvudströmkrets: Skruv hjälpströmkrets: Skruv manuell-automatik-RESET termisk överbelastningsrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning vid överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
