Metz Connect 110730 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Elektronisk modul från METZ CONNECT, modell KMA-FB, 24V AC/DC. Synliga är flera elektriska anslutningar och en switch.

Vit DIN-skena elektrisk modul märkt KMA med anslutningar B1 B2, YR L och A1 A2; frontbrytare märkt OFF och Auto, och en röd inställningsratt med skala 0 till 10.

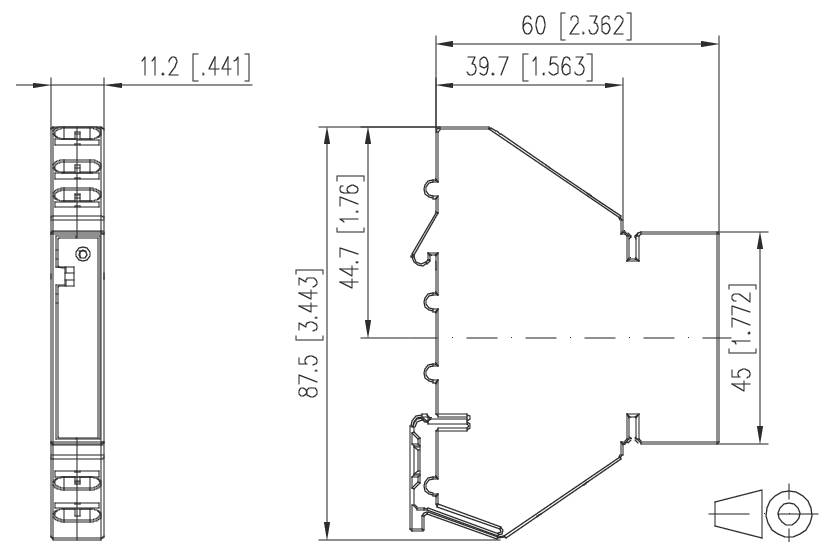

Teknisk måttsatt linjeteckning av en liten elektronisk modul som visar sido- och frontvyer med mått i millimeter och tum.

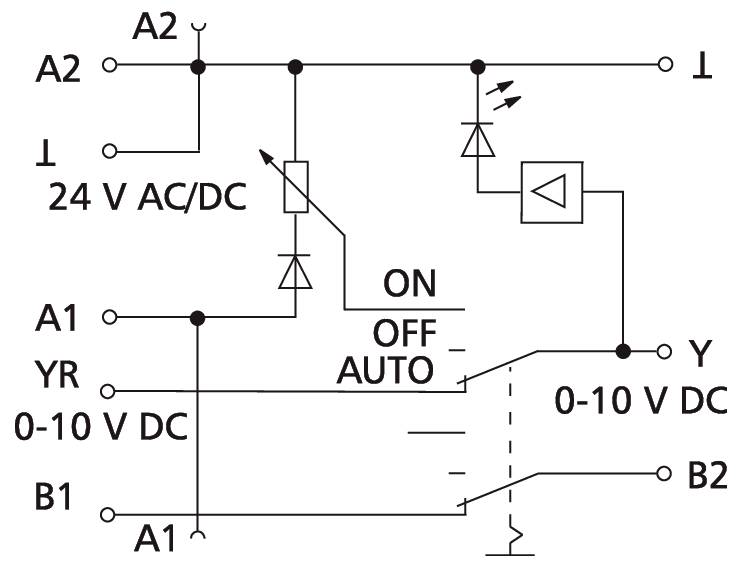

Kopplingsschema för en 24 V AC/DC-styrmodul med A1/A2-strömförsörjning, Y-utgång 0-10 V DC, B1/B2-anslutningar och ON/OFF/AUTO-väljare.

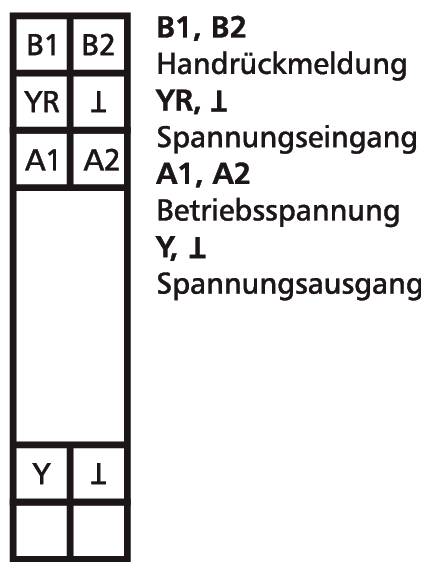

Metz Connect 110730 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st-4

1/5

Typ av produkt

Analogvärdesgivare

Driftspänning max.

24 V/AC

24 V/DC

Typ

110730

Driftspänning

24 V/AC

24 V/DC

Driftspänning

24, 24 V/AC, V/DC (max)

Datablad (PDF)

Snabb leverans fre. 2 okt.

7 Styck

Antal

Styck

Toal (255,20 kr / stycken)

279,20 kr

-9 %

255,20 kr

exkl. moms

Endast 7 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Övervakningsrelä

Höjdpunkter & detaljer

InterfaceteknikGränssnittsklossAnalogvärdesgivareBörvärdesgivareAnge ställstorlekVentillägenStäll in mixningsklaffarManuell driftkopplingskkomponentBTR-reläBTR Netcom

Tekniska specifikationer

Typ av produkt: Analogvärdesgivare

Typ: 110730

Driftspänning: 24 V/AC
24 V/DC

Driftspänning max.: 24 V/AC
24 V/DC

Driftspänning: 24, 24 V/AC, V/DC (max)

Anslutning: Fjäderklämma

: IP40

Min. temperatur: -5 °C

Max. temperatur: +55 °C

Bredd: 11.20 mm

Höjd: 87.50 mm

Djup: 60 mm

Mått.: (L x B x H) 11.7 cm x 11.20 mm x 87.50 mm

Innehåll: 1 st

Vikt: 43 g

Tillverkarfärg: Grå

Längd: 11.7 cm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2860517 Metz Connect 110730 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2860517 Metz Connect 110730 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Information

Information 2860517 Metz Connect 110730 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Beskrivning

Analogvärdesgivaren används för manuell inställning av inställarens storlek, t.ex. för mixventiler, ventillägen, temperaturvärden osv. Modulen kan styras med två lägen, som ställs in via en trestegs brytare (ON, OFF, AUTO) på framsidan. Omkopplarens läge återrapporteras via den externa styrkontakten B1 och B2. Brytarläge ON: Ställstorleken kan ställas in med frontsidans potentiometer. Utgångssignalen 0 till 10 V står på plint Y. Strömbrytarläge AUTO: Ställstorleken kopplas igenom utan förändring via klämman YR till ställstorleksutgången Y. Anslutning med fjäderkraftklämmor (Push-in), börvärdesgivare, handmanövreringsplan med återkoppling, LED-ljusstyrka proportionell mot storleken.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
