Metz Connect 110666 Tröskelvärdesomkopplare 24, 24 V/AC, V/DC (max) 1 switch Piece 1 st

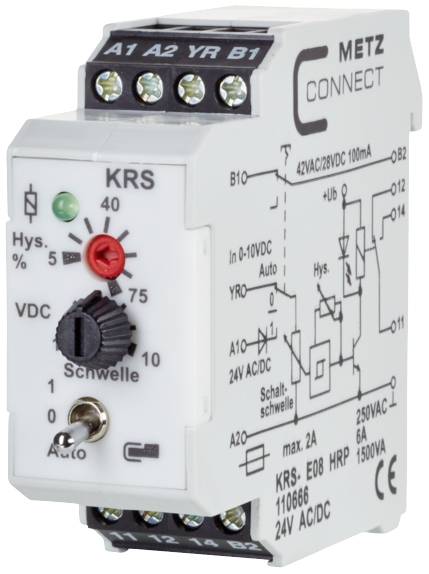

Mall för en elektrisk reläenhet från Metz Connect, visar klämmor för anslutningar, en skala för spänningsinställningar och tekniska diagram.

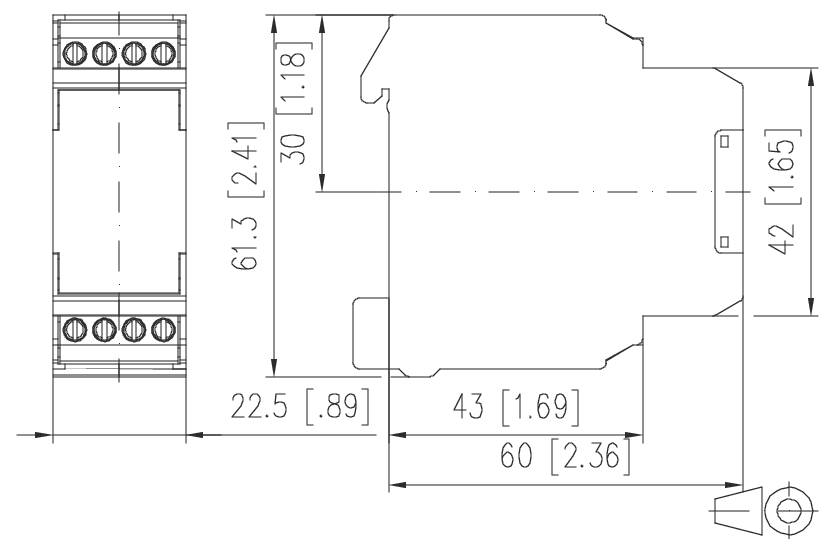

Teknisk måttritning av en elektrisk komponent, visar fram- och sidovyer med mätningar i millimeter och tum.

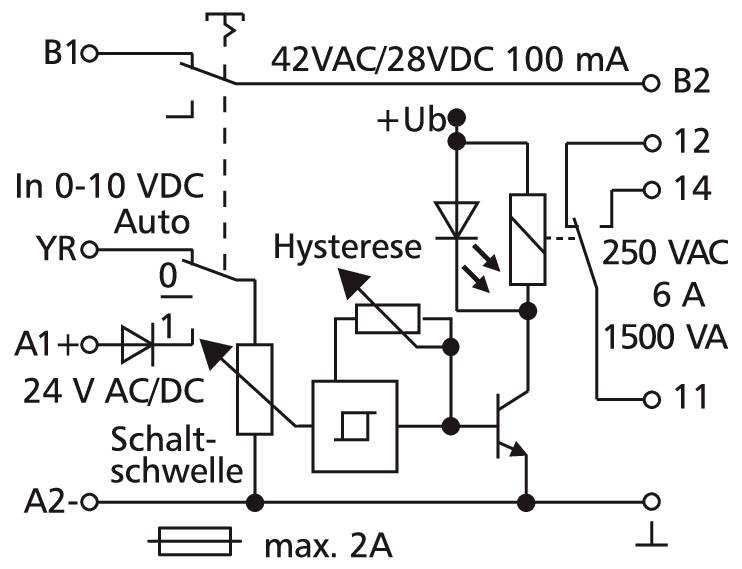

Kopplingsschema för en relä-modul med anslutningar B10/B2, A1/A2 och utgång 11/12/14; visar 24 V AC/DC, 42 VAC/28 VDC samt hysteres och omkopplingströskelvärde.

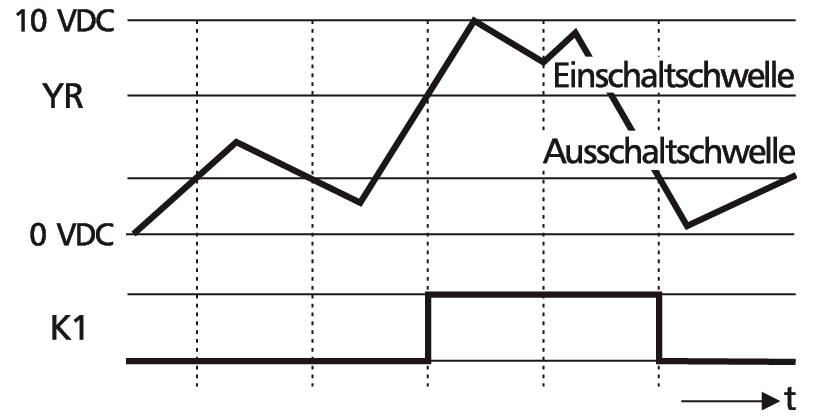

Diagram över en tröskelomkopplare: Ingång YR jämförd med 0–10 VDC med in- och utskaltningströsklar; Utgång K1 slår in och av med tidsfördröjning.

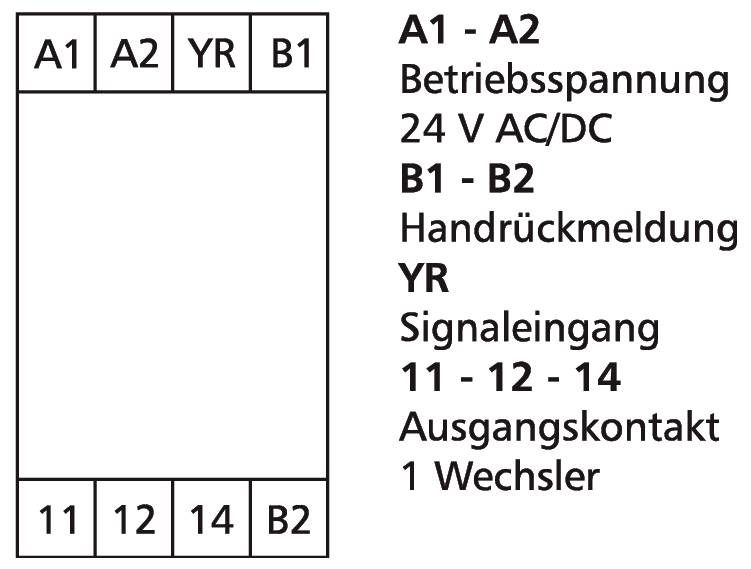

Kopplingsschema för ett relä med anslutningar A1-A2, B1-B2, YR och 11-12-14; 24 V AC/DC, handöverföring, signalingång och 1 växlare.

1/5

Förpackningstyp

Piece

Typ av produkt

Tröskelvärdesomkopplare

Driftspänning max.

24 V/AC

24 V/DC

Kontakttyp

1 switch

Växelspänning (max.)

250 V/AC

Datablad (PDF)

Snabb leverans fre. 2 okt.

31 Styck

Antal

Styck

Toal (399,20 kr / stycken)

440,00 kr

-9 %

399,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Övervakningsrelä

InterfaceteknikGränssnittsklossTröskelvärdesbrytareGränsvärdesövervakningGränsvärdesspänningBrytgränskopplingskkomponentfast1 växlareBTR Netcom

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Tröskelvärdesomkopplare

Typ: 110666

Driftspänning: 24 V/AC
24 V/DC

Driftspänning max.: 24 V/AC
24 V/DC

Driftspänning: 24, 24 V/AC, V/DC (max)

Kontakttyp: 1 switch

Växelspänning (max.): 250 V/AC

Anslutning: Skruvklämma

: IP40

Min. temperatur: -10 °C

Max. temperatur: +50 °C

Bredd: 22.50 mm

Höjd: 61.30 mm

Djup: 60 mm

Mått.: (B x H x D) 22.50 x 61.30 x 60 mm

Innehåll: 1 st

Vikt: 70 g

Tillverkarfärg: Grå

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2860528 Metz Connect 110666 Tröskelvärdesomkopplare 24, 24 V/AC, V/DC (max) 1 switch Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2860528 Metz Connect 110666 Tröskelvärdesomkopplare 24, 24 V/AC, V/DC (max) 1 switch Piece 1 st

Beskrivning

Tröskelvärdesbrytaren används för koppling av aggregat, pumpar, fläktar, brännare osv. Så fort ingångsspänningen nått kopplingströskeln, slås reläet på. Om ingångsspänningen faller under avstängningströskeln, slås reläet åter av. Anslutning med skruvklämmor, med handmanövrerade nivåer, påslagningsspänning och hysteres ställbart.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
