Metz Connect 110660 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

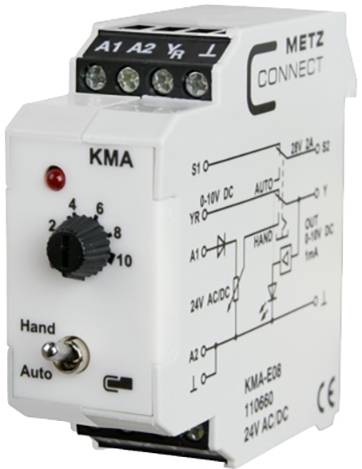

'En vit elektronisk modul från METZ CONNECT med vred, omkopplare för manuell/automatisk drift och anslutningskontakter.'

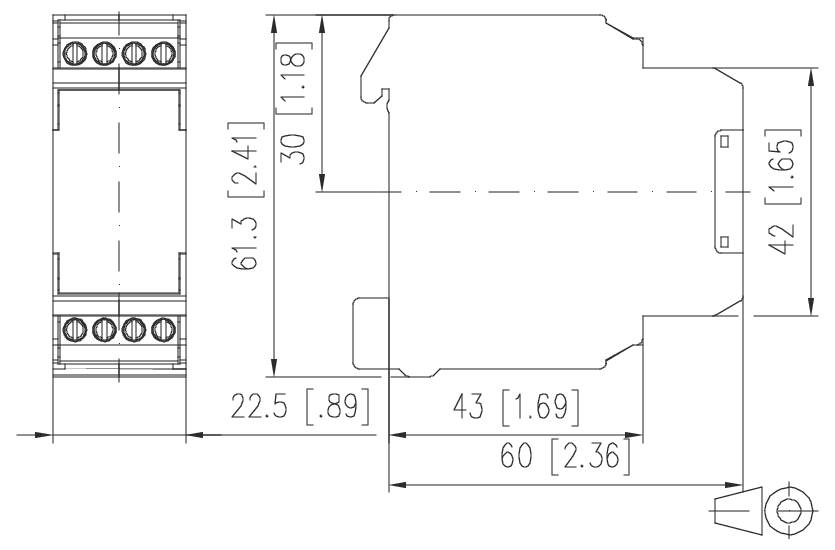

Teknisk dimensionering av en elektrisk enhet, visande fram- och sidovyer med mätningar i millimeter och tum.

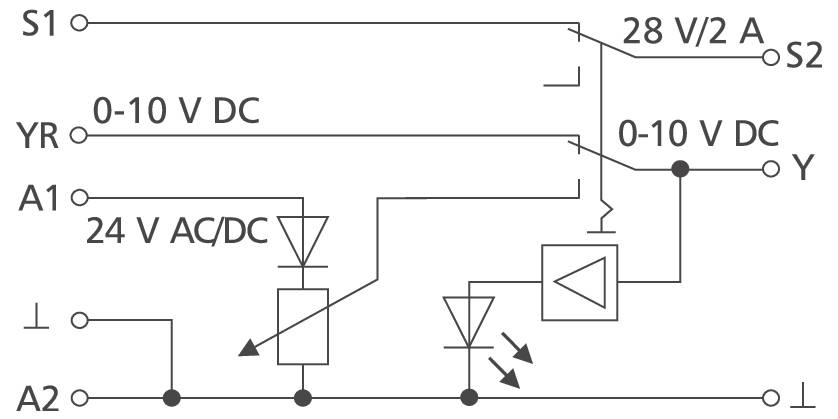

Kopplingsschema för en sensor/relä med anslutningar S1, S2, YR, Y, A1 och A2, vilket visar 28 V/2 A och 0-10 V DC-anslutningar.

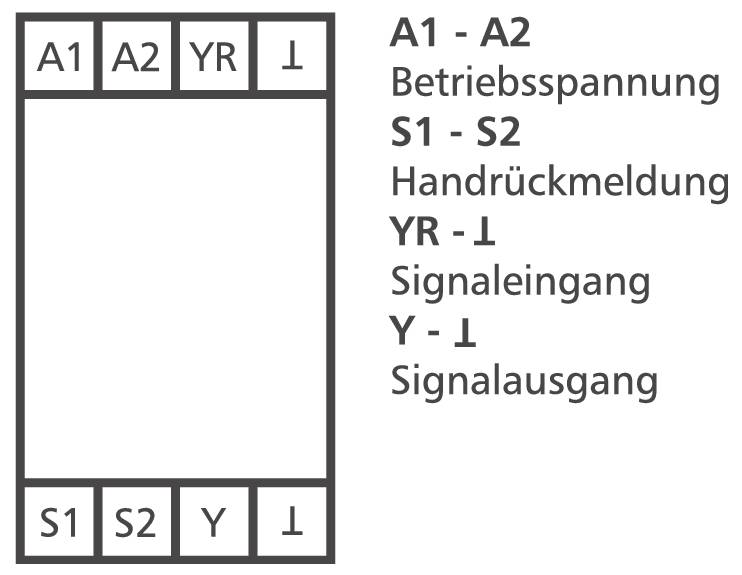

Kopplingsschema för ett relä med terminaler A1, A2, YR, I, S1, S2, Y och I; till höger förklaras funktionerna för drift- och signalöverföringsanslutningar.

1/4

Typ av produkt

Analogvärdesgivare

Funktioner

AUTO-funktion

Driftspänning max.

24 V/AC

24 V/DC

Växelspänning (max.)

24 V DC/AC

Typ

110660

Datablad (PDF)

Snabb leverans fre. 2 okt.

23 Styck

Antal

Styck

Toal (303,20 kr / stycken)

327,20 kr

-7 %

303,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Övervakningsrelä

Höjdpunkter & detaljer

InterfaceteknikGränssnittsklossAnalogvärdesgivareBörvärdesgivareAnge ställstorlekVentillägenStäll in mixningsklaffarManuell driftkopplingskkomponentBTR Netcom

Tekniska specifikationer

Typ av produkt: Analogvärdesgivare

Typ: 110660

Funktioner: AUTO-funktion

funktioner: Med brytare

Driftspänning: 24 V/AC
24 V/DC

Driftspänning max.: 24 V/AC
24 V/DC

Driftspänning: 24, 24 V/AC, V/DC (max)

Växelspänning (max.): 24 V DC/AC

Anslutning: Skruvklämma

: IP40

Min. temperatur: -10 °C

Max. temperatur: +50 °C

Bredd: 22.50 mm

Höjd: 61.30 mm

Djup: 60 mm

Mått.: (B x H x D) 22.50 x 61.30 x 60 mm

Innehåll: 1 st

Vikt: 70 g

Tillverkarfärg: Grå

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2860520 Metz Connect 110660 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2860520 Metz Connect 110660 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Information

Information 2860520 Metz Connect 110660 Analogvärdesgivare 24, 24 V/AC, V/DC (max) 1 st

Beskrivning

Analogvärdesgivaren fungerar som en ställstorsgivare för manuell inställning av storlek, t.ex. Blandningsventiler, ventillägen, temperaturvärden osv. Modulen kan styras med två lägen, vilka är omkopplingsbara med en inbyggd tvåstegsladds brytare (HAND, BIL). Via de externa styrkontaktklämmorna S1 och S2 rapporteras kopplingsläget bakåt. Strömbrytarläge HAND: Ställstorleken kan ställas in med hjälp av potentiometern på framsidan. Utgångssignalen 0... 10 V står på plint Y. Strömbrytarläge AUTO: Ställstorleken kopplas igenom utan förändring via klämman YR till ställstorleksutgången Y., börvärdesgivare, handdriven nivå med återkoppling, LED-ljusstyrka proportionell mot storleken på enheten.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
