Siemens 3RU2136-4ED1 Överbelastningsrelä 1 st

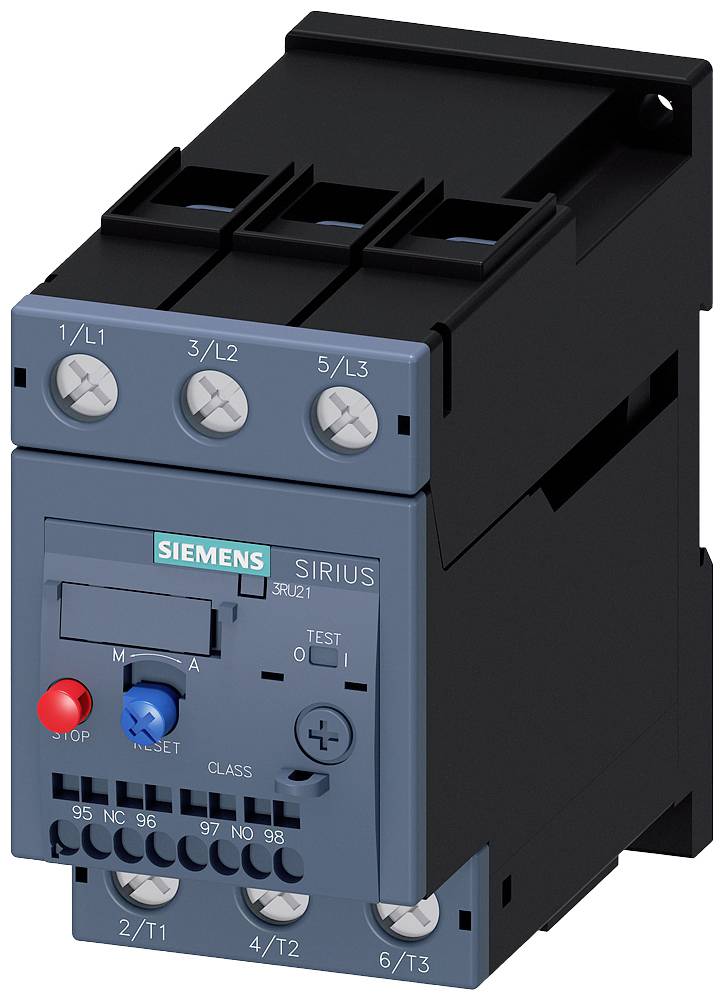

En blå Siemens-kontaktor, modell Sirius 3RU21, med anslutningar på över- och undersidan.
Ett öppet elskåp med flera rader av ledningar, säkringar och elektroniska komponenter.

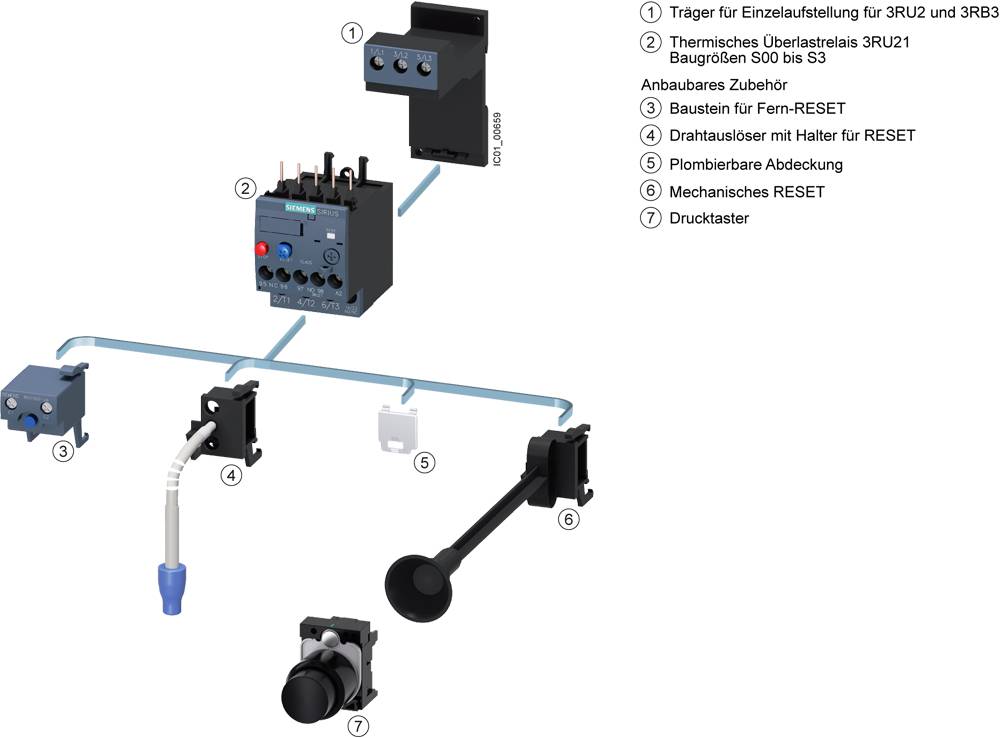

Översikt över elinstallationskomponenter: bärare, utlösare, moduler och omkopplare; numrerade och anslutna med ledningar.

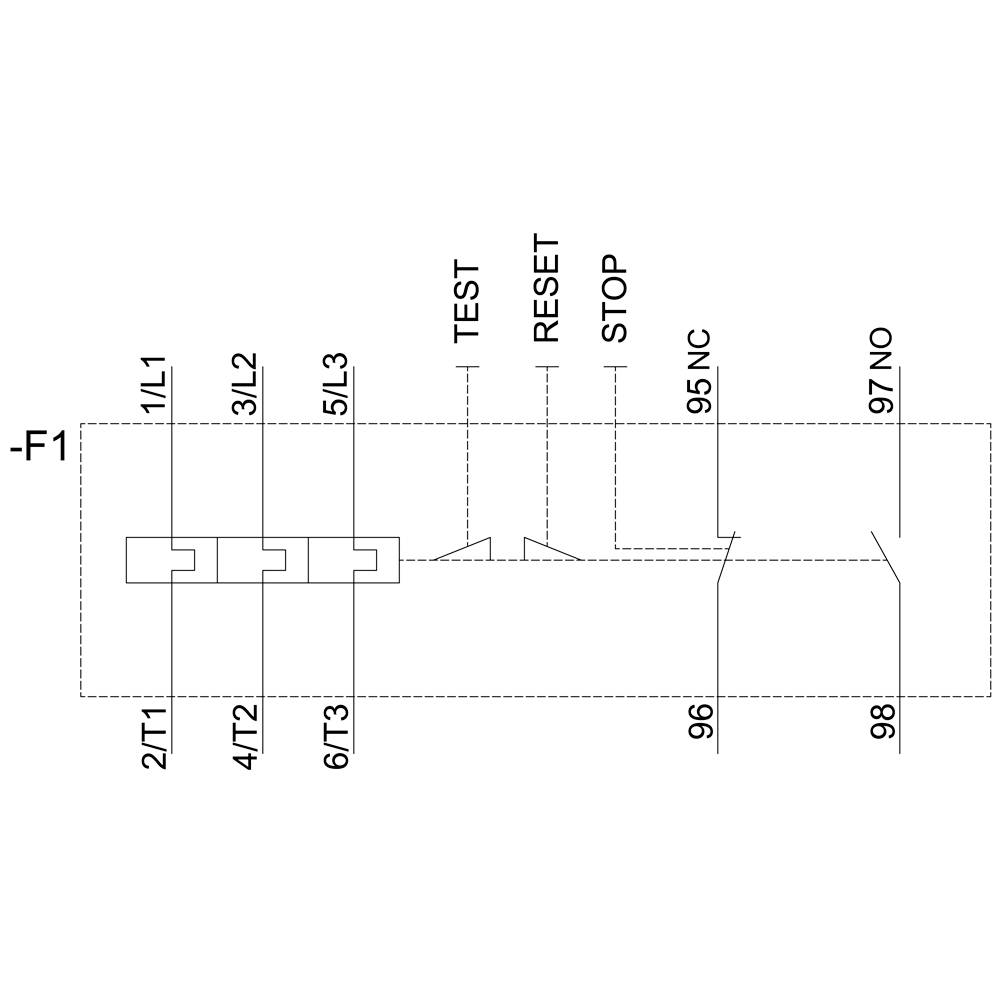

Kopplingsschema för en elektrisk styrning med markerade anslutningar: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOPP, 95NC, 97NO, 96, 98.

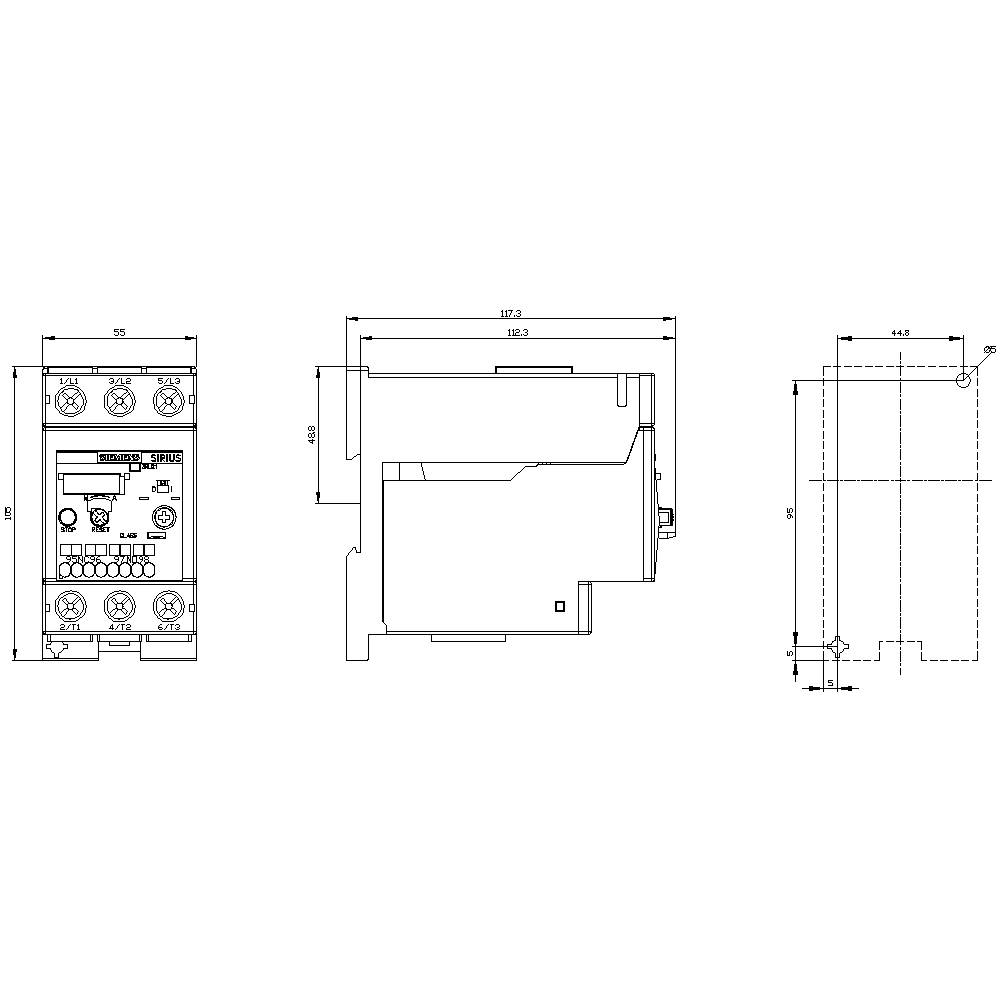

Teknisk ritning av en elektronisk enhet med dimensioner i millimeter från tre vinklar: fram-, sido- och toppvy.

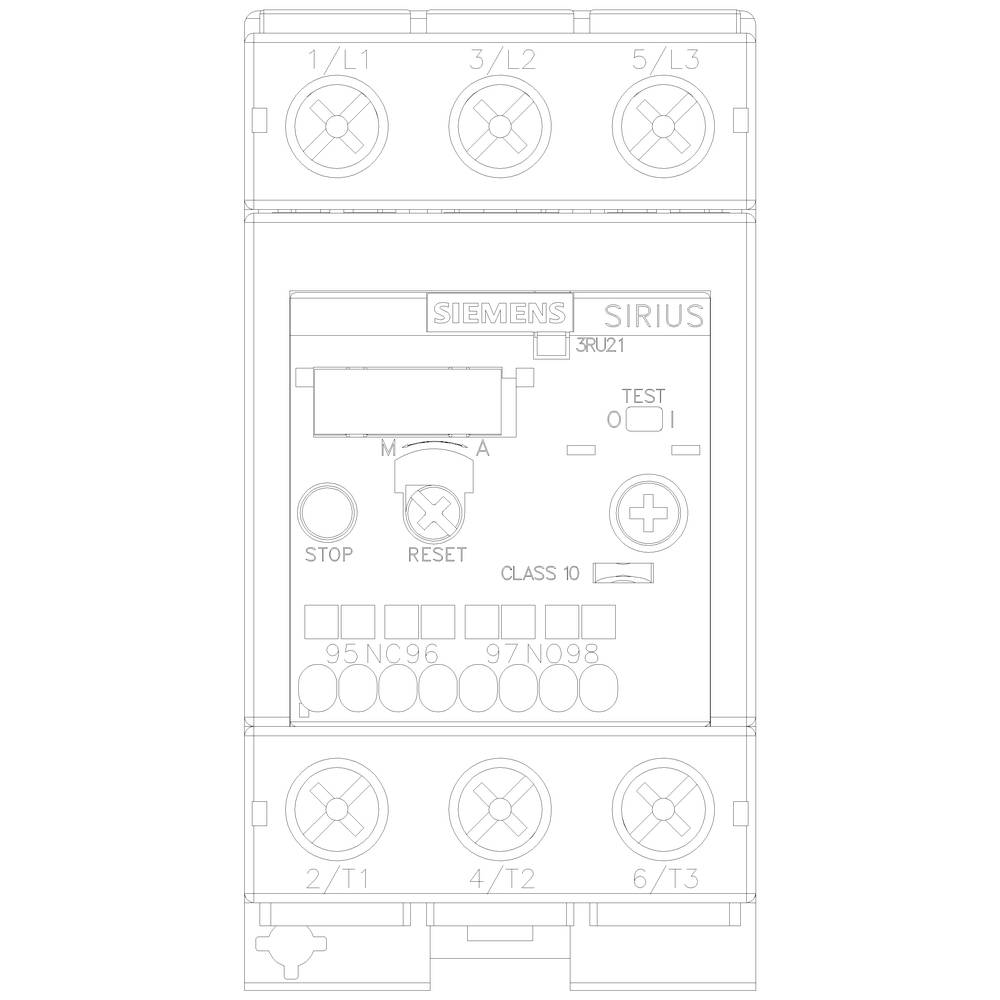

En elektrisk Siemens Sirius-enhet med manöverkomponenter för styrning och skydd av motorer. Huvudsakliga funktioner: testknapp, återställning, indikatorlampor.
1/6
Liknande avbildning
Typ av produkt
Överbelastningsrelä
Funktioner
Överlast
Typ
3RU2136-4ED1
Konstruktionsstorlek
S2
funktioner
Auto/manuell omkopplare
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 9 nov.
Antal
Toal (1 512,00 kr / stycken)
1 832,00 kr
-17 %
1 512,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Säkring GG: 6 A, snabb: 10 A.
Typ av produkt

Överbelastningsrelä

Typ

3RU2136-4ED1

Konstruktionsstorlek

S2

Funktioner

Överlast

funktioner

Auto/manuell omkopplare

Driftspänning

690 V

Inställningsområde ström (min.)

22 A

Inställningsområde ström (max.)

32 A

Inställningsområde (ström)

22 - 32 A

Anslutning

Skruv

IP20

Min. temperatur

-40 °C

Max. temperatur

+70 °C

Bredd

55 mm

Höjd

105 mm

Djup

117 mm

Mått.

(B x H x D) 55 x 105 x 117 mm

Innehåll

1 st

AWG max.

1

AWG min.

18

Nominell ström

32 A

Tvärsnitt flexibelt (max.)

35 mm²

Tvärsnitt styv (max.)

10 mm²

Tvärsnitt flexibelt (min.)

1 mm²

Tvärsnitt styv (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 1744896 Siemens 3RU2136-4ED1 Överbelastningsrelä 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744896 Siemens 3RU2136-4ED1 Överbelastningsrelä 1 st

Beskrivning

Överbelastningsrelä 22...32 A för motorskydd storlek S2, KLASS 10 individuell grundströmscirkel: Skruv reservströmskrets:fjäderdragklämma hand-automatik-RESET termiskt överbelastningsrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drivning mot oacceptabelt hög Uppvärmning på grund av strömavbrott eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
